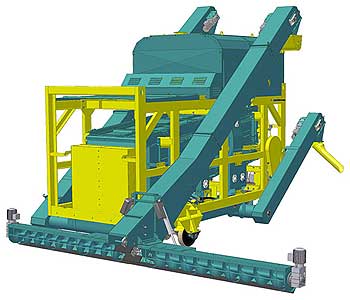

Сепаратор вороха самопередвижной (СВС-40)

Описание

Производство прекращено.

Предназначен для предварительной и первичной (товарной) очистки на открытых токах (площадках) и в складских помещениях с ровным, твердым, горизонтальным, бетонным или асфальтированным покрытием поступающего от комбайнов или других молотильных устройств зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких сорных и зерновой примесей, отделимых воздушным потоком и решетами, с целью лучшего сохранения семян и зерна, подготовки их к сушке и активному вентилированию, повышения эффективности последующей очистки, доведения содержания примесей в заготовляемом зерне до базисных кондиций (при первичной (базисной) очистке), кроме случаев засоренности исходного материала примесью, для выделения которой требуются триерные, магнитные, фрикционные и др. машины.

Устройство и работа машины.

Сепаратор состоит из рамы с ходом с механизмом самопередвижения, элеватора загрузочного с двумя Т-образно расположенными питателями, элеватора отгрузочного с приемным шнеком, приемника зерна, четырех попарно соединенных решетных станов, системы аспирации, рамы системы аспирации, привода, питающего устройства, распределительного устройства, главного вала, элеватора отходов, выгрузного носка, шнека отходов, зернопровода. Сепаратор обслуживает механик.

Все регулировки вынесены в зону обслуживания.

При движении сепаратора зерновой ворох шнековыми питателями подводится к загрузочному элеватору, который передает его в питающее устройство, где с помощью шнека равномерно распределяется по ширине приемной камеры системы аспирации. Битер приемной камеры вбрасывает зерновой ворох в воздушный канал системы аспирации, в которой восходящий поток воздуха выносит легкие примеси (солому, легкие колосья, головки сорняков и т.д) в отстойную камеру. В камере происходит их осаждение, а участвующий в рабочем цикле воздух направляется на вентилятор для повторного использования. Скорость воздушного потока регулируется жалюзийной заслонкой. Легкие примеси шнеком отходов выводятся из отстойной камеры в вертикальную течку легких примесей зернопровода и дальше в нижнюю секцию элеватора отходов.

Пройдя очистку в камере системы аспирации, зерновой ворох распределяется на две части и поступает в распределительное устройство, где в свою очередь каждая из частей делится на две равные части и подается на решета четырех параллельно работающих решетных станов.

Решета (подсевные) выделяют из зернового вороха мелкие минеральные примеси, сорняки, которые по течке зернопровода направляются в нижнюю секцию элеватора отходов. На следующих решетах (колосовых) осуществляется очистка зернового вороха от крупных примесей, которые направляются сходом в течку крупных примесей зернопровода и направляется в нижнюю секцию элеватора отходов, а чистое зерно направляется в приемник зерна, а оттуда приемным шнеком подается в элеватор отгрузочный и по поворотному носку выгрузному выводится наружу (в кузов транспортного средства или на чистую площадку за сепаратором, образуя бурт чистого зерна). Собранные нижней секцией элеватора отходов фуражные отходы передаются промежуточным шнеком в верхнюю секцию элеватора отходов и по поворотному носку выгрузному выводятся наружу (на чистую площадку за сепаратором, образуя бурт фуражных отходов).

Производительность указана на пшенице с натурой исходного материала 760 г/л.

Технические характеристики

СВС-40
Производительность на предварительной очистке, т/ч	40 (влажн. 20%, сорной прим. 10%, в т.ч. соломистой 1%)
Производительность на первичной очистке, т/ч	25 (влажн. 18%, зерновой примеси 10% и сорной 3%)
Обслуживающий персонал, чел.	1
Установленная мощность, кВт	16
Срок службы, лет	9 (при годовой наработке 260 ч)
Ширина захвата питателями, мм	4260
Габаритные размеры и масса
Длина, мм	5530
Ширина, мм	2440
Высота, мм	3875
Масса, кг	4080
Масса с полным комплектом сменных рабочих органов и приспособлений, кг	4130
