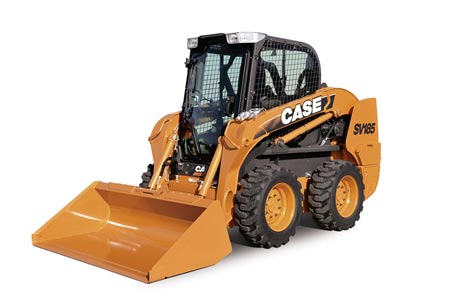

Погрузчик универсальный с бортовым поворотом (Case IH SR(SV))

Описание

Предназначен для погрузки и перемещения различных матариалов, в том числе при провендении ландшафтных и строительных работ, возведении дорог и мостов и т.п.

Погрузчик оснащён турбированным, 4-х цилиндровым двигателем стандарта Tier 3. Гидросистема погрузчика опирается на работу шестеренчатый гидронасоса при подъеме и перемещении грузов. Гидравлический контур для подключения навесного оборудования стандартно устанавливается на все мини-погрузчики, дополнительный гидравлический контур с повышенной мощностью для более сложных работ поставляется опционально.

Шасси погрузчика полностью сварное стальное. На погрузчик устанавливается либо радиальный (модели SR) либо вертикальный (модели SV) механизм подъема стрелы. Стандартная быстросменная сцепка совместима с рабочим оборудованием как для 4 серии, так для 3 серии колесных или гусеничных мини - погрузчиков Case. Сцепка для установки навесного оборудования угнифицирована с оборудованием основных производителей мини-погрузчиков. Также доступна дополнительная гидравлическая быстросменная сцепка.

Откидная кабина оператора и поворотная задняя дверца моторного отсека обеспечивает простоту доступа для ежедневного ТО, что сокращает время обслуживания и увеличивает производительность.

Механическое или электро-гидравлическое управление в европейской версии работает по схеме ISO, это означает, что левый рычаг управления обеспечивает движение, а правый управление ковшом и стрелой. Не европейская версия может оборудоваться как по ISO так ипо классической схеме H Case, в которой левый рычаг контролируют левые колеса и стрелу, тогда как правый контролирует правые колеса и ковш. Для увеличения комфорта оператора машина может быть оборудована различными опциями: «Ride Control» (система стабилизации ковша во время движения), дополнительное освещение, сидение на пневмоподвеске и т.д.

Стандартный гидравлический контур, установленный на стреле мини-погрузчика, оборудован торцевыми быстроразъемными соединениями стандарта ISO для быстрой и легкого подключения навесного оборудования. Также могут быть установлены: дополнительная возвратная система Case (шланг для стравливания давления), дополнительный контур высокопоточной гидравлики или дополнительный электрический контур необходимые для подключения гидравлических инструментов, таких как фрезы или измельчители.

Мини-погрузчики SR175, SR200, SR220 могут быть оборудованы двухскоростными гидромоторами, позволяющими развивать максимальную скорость 17-18 км/ч. Универсальный погрузчик с бортовым поворотом CASE SR130 и SR150 развивают максимальную скорость до 12 км/ч, т.к двухскоростные гидромоторы не предусмотрены.

Кабина 4 серии с боковым освещением, оборудована защитой ROPS/FOPS. Панорамная крыша позволяет следить за ковшом, когда он находится вверху. Заднее окно достаточного большого размера, чтобы служить аварийным выходом. Широкий эргономичный подлокотник и ремень безопасности являются стандартным оснащением. Гидравлические функции минипогрузчика оснащены системой блокировки, обеспечивающей защиту от непреднамеренных движений стрелы. Аварийные выключатели и панели управления расположены в стойках кабины.

Технические характеристики

Case IH	SR130	SR150	SR175	SR200	SR220	SR250	SV185	SV250	SV300
Грузоподъемность, кг	590	680	790	905	1000	1135	840	1135	1360
Высота погрузки, мм	2250		2470	2500	2600		2380	2600
Угол запрокидывания ковша на максимальной высоте, °	95,2		98,6		99,7	86	87,6	86
Угол запрокидывания ковша в нижнем положении, °	26,1		31,6	31	30,7	35
Угол запрокидывания ковша при транспортировке, °	40,2		39,6		38,3	53,5	51,9	53,5
Вылет кромки ковша при разгрузке на максимальной высоте, мм	470		540	520	500	700	780	700
Высота подъёма точки крепления рабочих органов, мм	2840		3100	3120	3200	3300	3050	3300
Сила отрыва ковша, кгс	18,5		31,8		38,2		24,2	38,2
Опрокидывающая нагрузка, кг	1179	1374	1588	1814	2000	2270	1678	2270	2720
Высота погрузки штучных грузов, мм	2680		2900		3000	3100	2900	3100
Габаритные размеры и масса
Длина, мм	3030		3300		3600		3300	3600
Ширина, мм	1517		1627-1785	1627-1930	1785-1930		1627-1785	1785-1930
Высота, мм	1920		1970	2000			1970	2000
Масса эксплуатационная, кг	2270	2400	2812	3130	3350	3490	2950	3630	3765
Высота по ковшу в верхнем положении, мм	3600		3900		4000	4200	3820	4200
Дорожный просвет, мм	180			200			180	200
Колёсная база, мм	940		1130		1300		1130	1300
Радиус поворота по ковшу, мм	1920		2000		2200	2100	2000	2100
Радиус поворота по корпусу, мм	1430		1600		1800		1600	1800
Радиус поворота по креплению рабочих органов, мм	1240		1300		1400		1300	1400
Колея, мм	1250		1350		1400		1350	1400
Длина без рабочих органов, мм	2440		2690	2670	3000		2710	3000
Длина от задней оси до бампера, мм	860		920		1000	1400	920	1400	1000
Гидросистема
Давление в гидросистеме, МПа	20,7
Производительность насоса, л/мин	102			115			102	115
Диаметр гидроцилиндра подъёма стрелы, мм	57,2			63,5			57,2	63,5
Диаметр штока подъёмного гидроцилиндра, мм	34,9		38,1	44,5			34,9	44,5
Диаметр гидроцилиндра опрокидывания ковша, мм	57,2		69,9		76,2		63,5	76,2
Диаметр штока гидроцилиндра поворота ковша, мм	31,8		34,9		38,1		34,9	38,1
Время подъёма стрелы, с	3,4		3,5	3,7		4,1	3	4,1
Время опускания стрелы, с	2,1		2	1,9		2,6	2,4	2,6
Врема опрокидывания ковша, с	1,9		2,7	2,3	2,7		2,2	2,7
Время запрокидывания ковша, с	1,3		2	1,7	2		1,5	2
Ход гидроцилиндров опрокидывания ковша, мм	370		410
Длина гидроцилиндра поворота ковша в закрытом состоянии, мм	594		610
Ход гидроцилиндров подъема стрелы, мм	645		804,9	805	817,9	891,5	681	891,5
Длина подъёмного гидроцилиндра в закрытом состоянии, мм	989		1158			1200	982	1200
Двигатель
Номинальная мощность двигателя, кВт	32 (SAE J1349)	36 (SAE J1349)	42 (SAE J1349)	52 (SAE J1349)	57 (SAE J1349)	63 (SAE J1349)	42 (SAE J1349)	57 (SAE J1349)	63 (SAE J1349)
Номинальная мощность двигателя, л.с.	43 (SAE J1349)	49 (SAE J1349)	57 (SAE J1349)	70 (SAE J1349)	76 (SAE J1349)	84 (SAE J1349)	57 (SAE J1349)	76 (SAE J1349)	84 (SAE J1349)
Марка	ISM 420/M3	ISM 420T/M3	ISM 422T/M3	Case 432T/M3			ISM 422T/M3	Case 432T/M3
Количество цилиндров, шт.	4
Номинальная частота вращения, об/мин	2900			2500			2900	2500
Максимальный крутящий момент, Нм	130,5	148	171	275	305	340	171	305	340
Частота вращения при максимальном крутящем моменте, об/мин	1750		1800	1400			1800	1400
Объём двигателя, л	2		2,2	3,2			2,2	3,2
Ёмкость топливного бака, л	60,5		75,5		96,5		75,5	96,5
Диаметр цилиндров, мм	84			99			84	99
Ход поршня, мм	90		100	104			100	104
Тип системы охлаждения	жидкостная
Максимальная мощность, л.с.	46 (SAE J1349)	52 (SAE J1349)	60 (SAE J1349)	74 (SAE J1349)	82 (SAE J1349)	90 (SAE J1349)	60 (SAE J1349)	82 (SAE J1349)	90 (SAE J1349)
Максимальная мощность, кВт	34 (SAE J1349)	39 (SAE J1349)	45 (SAE J1349)	55 (SAE J1349)	61 (SAE J1349)	67 (SAE J1349)	45 (SAE J1349)	61 (SAE J1349)	67 (SAE J1349)
Заправочные ёмкости
Объём масла в картере двигателя, л	7,5		8,5	10			8,5	10
Ёмкость гидросистемы, л	15,3		20		22,4	22,75	16,2	22,75
Трансмиссия
Транспортная скорость, км/ч	6,7		7,4 (11,5 опция)	7,2 (11,9 опция)			7,4 (11,5 опция)	7,2 (11,9 опция)
Ходовая часть
Шины	10 x 16.5; 27 x 15		10 x 16.5; 12 x 16.5	10 x 16.5; 12 x 16.5; 33 x 15.5	12 x 16.5; 33 x 15.5; 14 x 17.5		10 x 16.5; 12 x 16.5	12 x 16.5; 33 x 15.5; 14 x 17.5
Электросистема
Напряжение бортовой сети, В	12
Аккумулятор, ССА	1000
Генератор, А	95
Стартер, кВт	2		2,2	4			2,2	4

Производители

Организация	Цена от *	Примечание
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	3 706 051 руб.	SR175
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	113 096 руб.	ковш для лёгких материалов: ширина 84" (2134mm), насыпной объём 19,4 куб.футов
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	3 549 265 руб.	SR150
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	115 249 руб.	ковш: ширина 72" (1854mm), насыпной объём 16,7 куб.футов
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	4 336 101 руб.	SR200
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	4 755 991 руб.	SV250
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	5 528 515 руб.	SV300
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	3 317 260 руб.	SR130
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	4 018 439 руб.	SV185
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	104 165 руб.	низкопрофильный ковш 72" (1829 mm), насыпная ёмкость 14,5 куб.футов
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	5 040 401 руб.	SR250
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	4 529 367 руб.	SR220
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации)	166 793 руб.	ковш усиленный: ширина 84" (2134mm), насыпной объём 19,4 куб.футов

* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
