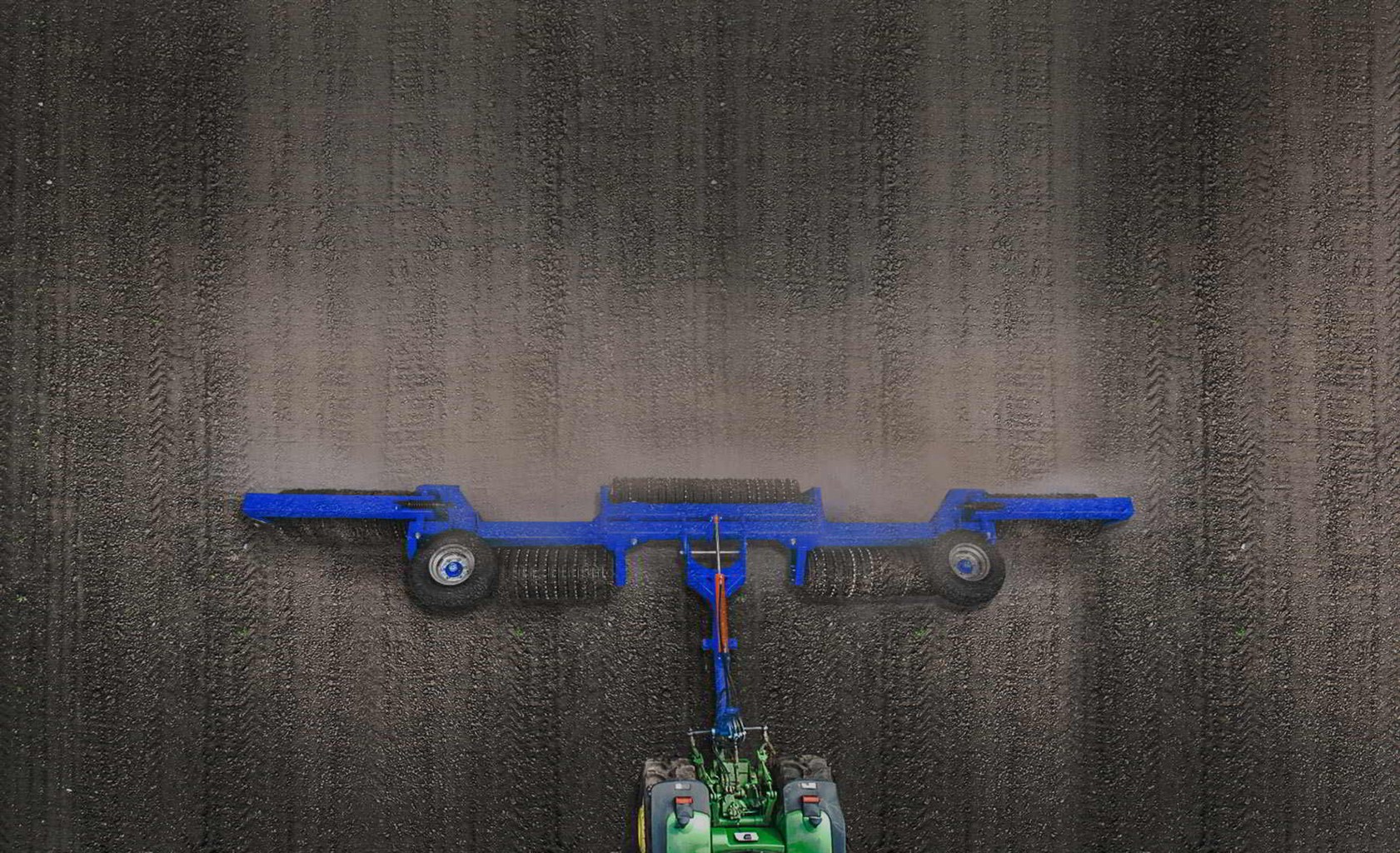

Каток кольчато-зубчатый (Самба)

Описание

Предназначен для предпосевного и послепосевного прикатывания на тяжелых и легких почвах. Тяговый класс тракторов, необходимый для агрегатирования от 1,4 до 3,0.

Благодаря работе кольчато-зубчатого катка происходит:

разрушение комков, почвенной корки;
рыхление поверхности до 4 см;
уплотнение почвы до 10 см;
дробление крупных комьев;
уплотнение не осевшей почвы;
снижается урон, который наносят семенам птицы;
выравнивание пашни;
после прикатывания весной снижаются возможные потери от вымерзания;
почва сильнее прогревается;
происходит прирост урожайности;
создаются более подходящие условия для работы посевной техники.

Предпосевное использование кольчато-зубчатого катка «Самба» по предварительно прокультивированной или вспаханной почве улучшает прогревание пашни и замедляет процесс испарения влаги, создает наилучшие условия для работы опорных колес сеялки, поскольку однородный выровненный фон минимизирует их проскальзывание и улучшает равномерность и увеличивает глубину высева семян. После обработки катком улучшается структура верхнего слоя почвы, увеличивается аэрация и впитывание влаги. Послепосевное применение прикатывающих катков «Самба» обеспечивает плотное соприкосновение семян с плодородным слоем, повышается водоносность в области семенного ложа, положительно влияя на сроки прорастания семян и равномерность всходов. Обработка почвы катком позволяет устранить неблагоприятные естественные процессы, повышая урожайность посевов, особенно в засушливых районах с редким выпадением осадков, и с наличием ветровой эрозией. Каток разбивает образующуюся после высыхания на поверхности почвы корку, которая мешает прорастанию семян и проникновению влаги.

Преимущества кольчато-зубчатого катка «Самба»:

отличное прикатывание;
безопасность и надежность в использовании;
длительная эксплуатация и гарантия производителя;
легко трансформируется из транспортного состояния в рабочее положение и обратно;
управление системой складывания размещается в кабине трактора;
возможность транспортировки по дорогам общего пользования;
обеспечивается долгосрочное, экологически правильное использование почвы;
налипание влажной почвы не происходит благодаря радиальному зазору зубчатых колец в зажатом состоянии, свободному вращению и радиально перемещению на ступицах дисков;
вследствие оригинальной конфигурации катков с большим диаметром 530 мм минимизировано бульдозерное сопротивление (в сравнении с катками меньшего диаметра), облегчается перекатывание и снижается нагрузка на трактор.

Кольчато-зубчатые катки «Самба» изготавливаются в двух вариантах исполнения: с шириной захвата 9 и 6 м. Рабочие органы изготовлены из набранных на оси клинчатых и зубчатых колец. Девятиметровый каток производится на заводе из пяти секций, которые удерживаются на раме посредством шарнирного соединения, шестиметровый состоит из трех секций. Каждый блок с рабочими органами крепится на двух подшипниках. Благодаря такому строению каток быстро переводится в транспортировочное положение, в котором рама сложенного агрегата фиксируется при помощи тяг. К трактору кольчато-зубчатый каток присоединяется посредством дышла, а к его гидросистеме с помощью рукавов высокого давления. Подготовка катка к работе и перевод в транспортное положение при помощи гидроцилиндра. Колеса катка, вращающиеся на роликовых конических подшипниках, служат для его транспортировки.

Особенности эксплуатации.

Необходимое давление в гидросистеме трактора до 16 МПа (160 атм.)

Во избежание поломок запрещается движение задним ходом на тракторе с опущенным катком. Запрещается ремонтировать или регулировать узлы в процессе работы прикатывающего катка, техобслуживание разрешается выполнять только при заглушенном двигателе трактора. Производить какие-либо работы под секциями катка в транспортном положении разрешается только с блокировкой навески.

Оптимальные условия для работы:

влажность почвы - от 14 до 23%;
высота гребней почвы - не должна превышать 85 мм;
отсутствие на поле скоплений пожнивных остатков;
во время стоянки колеса катка необходимо зафиксировать противооткатными упорами.

Технические характеристики

	Самба 6	Самба 9
Производительность, га/ч	6	9
Ширина захвата, м	6	9,2
Рабочая скорость, км/ч	0-10
Диаметр катка, мм	530
Количество секций, шт.	3	5
Требуемая мощность трактора, кВт	74-89	96-111
Требуемая мощность трактора, л.с.	100-120	130-150
Транспортная скорость, км/ч	20
Габаритные размеры и масса
Дорожный просвет, мм	360
Длина транспортная, мм	6300
Ширина транспортная, мм	2300
Масса, кг	3200	6040
Ширина центральной секции, мм	2300
Ширина боковых секций, мм	2200
Ширина крайних секций, мм	-	1900
Показатели качества выполнения технологического процесса
Крошение почвы (массовая доля фракций размером до 50 мм), %	100
Гребнистость поверхности почвы, не более, см	4
Уплотнение почвы, г/см²	до 1,2

Производители

Организация	Цена от *	Примечание
Кубаньжелдормаш, АО (Россия, Краснодарский край)	580 000 руб.	Самба-6; диаметр колец 520 мм
Кубаньжелдормаш, АО (Россия, Краснодарский край)	780 000 руб.	Самба-9; диаметр колец 520 мм
