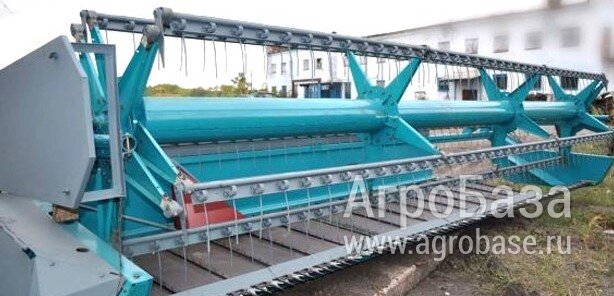

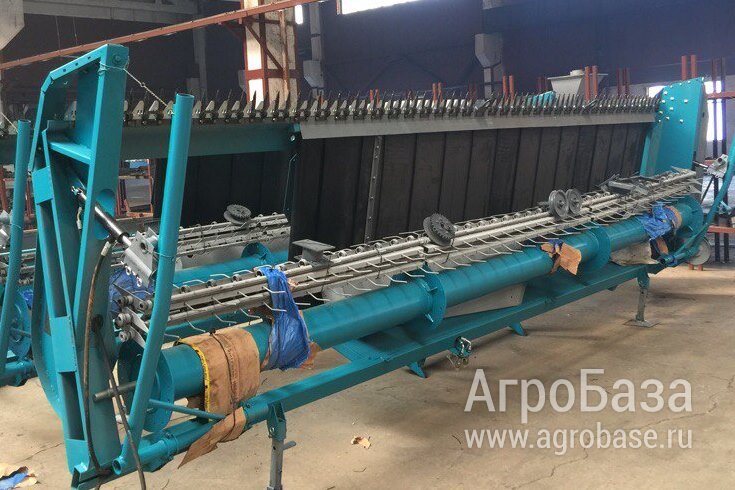

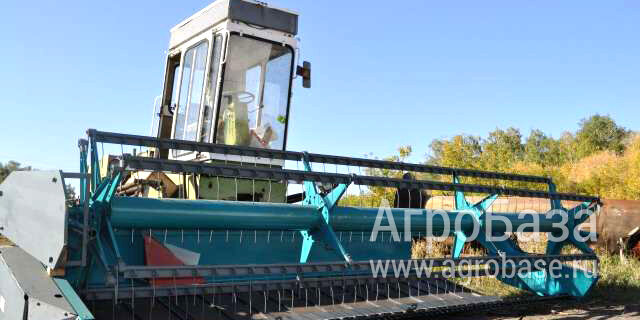

Жатка валковая навесная (ЖВН)

Описание

Предназначена для косовицы с укладкой в валок зерновых колосовых культур и трав в степных и лесостепных регионах.

Транспортеры жатки ремено-планчатые, четырехручьевые. Выгрузное окно - слева. Скошенная масса укладывается на стерню так, что колосья располагаются сверху валка, что способствует ускорению дозревания зерна и его просушки после дождя.

цельносварная мощная рамная конструкция без разделения на ходовую и жатвенную части;
ременно-планчатый транспортер обеспечивает большее удобство при монтаже и подготовке жатки к работе, облегчает натяжение транспортера, повышает надежность в работе, дает большую "живучесть" (жатка сохраняет работоспособность при выходе из строя четырех лент - на каждой из сторон - по 2), малозатратный вариант при ремонте;
использование планетарного механизма привода "Шумахер" обеспечивает передачу вращательного движения в поступательное движение ножа без каких-либо колебаний в других плоскостях и вибрации;
использование кованых пальцев производства компании "Шумахер" не требует регулировки, что значительно снижает трудоемкость при монтажных работах;
использование закаленных по всей поверхности сегментов ножа производства компании "Шумахер" обеспечивает его излом, а не изгиб при попадании посторонних предметов, что значительно экономит проведение ремонтных работ;
использование составной спинки ножа (2 метра) позволяет, в случае необходимости, быстро произвести транспортировку и его замену;
использование болтового соединения при креплении сегментов ножа позволяет быстро производить замену сегмента;
специальный метод установки сегментов ножа - поочередно зубцами вверх и вниз- позволяет производить самоочистку пальцевого зазора;
высокая скорость реза (1000-1200 ходов ножа в минуту) обеспечивает возможность производить скашивание зерновых в валок на больших скоростях;
гидравлический домкрат (гидропятка) позволяет облегчить перевод жатки из транспортного в рабочее состояние и обратно;
применение гидроаккумулятора позволяет установить уровень среза с использованием гидравлики, который остается постоянным до новой переустановки, при необходимости рама жатки поднимается гидравлически и после прохода препятствия опускается ровно до установленного уровня среза;
применен рычажно-пружинный стабилизатор поперечной устойчивости хода жатки, препятствующий отклонению жатки назад при движении;
за счет большой ширины захвата жатка формирует более мощный валок, что значительно повышает производительность при уборке зерновых;
применены надежные зубчатые ремни вариатора импортного производства;

Жатка ЖВН-9,1 имеет возможность переналадки выбросного окна в процессе эксплуатации, что дает возможность укладывать зерновую массу в сдвоенный валок хорошего качества и максимальной мощности с ширины захвата 18,2 м, при этом на 100% загружается комбайн на подборе валков, достигается значительная экономия горючего при уборке раздельным методом. Это обеспечивает высокую производительность работы при скашивание на свал за счет увеличенной ширины захвата и поступательной скорости комбайна.

Технические характеристики

	ЖВН-6М	ЖВН-9,1
Исполнение		с выносным ножом
Ширина захвата, м	6	9,1
Рабочая скорость, км/ч	8,5-10
Масса, кг	1360	2300
Высота среза, мм	70-200
Производительность, га/ч	4,3-5,4	9,1-12,75
Тип жатки	навесная
Расположение выбросного окна	слева
Агрегатирование	"Нива", "Енисей", "Сибиряк"
Тип мотовила	планчатое
