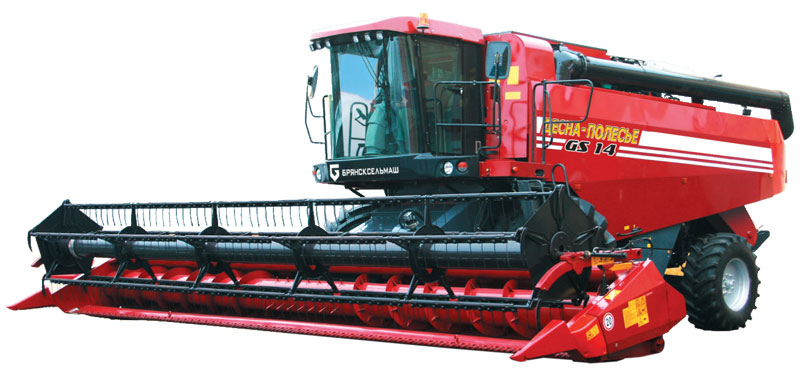

Комбайн зерноуборочный Палессе GS14 (КЗС-1420)
Описание
Предназначен для сельхозпредприятий с большими размерами посевных площадей и высокой урожайностью. Расчитан на производительность более 20 тонн бункерного зерна в час.
Зерноуборочный комбайн КЗС-1420 «ПАЛЕССЕ GS14» оснащен молотильным аппаратом шириной 1700 мм. Оптимизация обмолота производится путем предварительного ускорения потока хлебной массы. Преимуществом комбайна также являются длинный шестиклавишный соломотряс внушительной площади (7,5 м²) и двигатель мощностью 400 л.с. с огромным моторесурсом.
Жатка с полностью автоматическим копированием рельефа поля, наклонная камера с системой пылеудаления, скоростная система выгрузки зерна. Также достоинствами комбайна являются высокий уровень автоматизированного управления выполняемыми процессами, просторная эргономичная кабина и комфорт оператора, а также эффективные решения для повышения стабильности работы и сокращения времени на техническое обслуживание.
Двухбарабанная система обмолота, благодаря предварительному ускорению движения хлебной массы перед обмолотом, создает ряд преимуществ, обеспечивая максимальную эффективность всех последующих процессов. Поток массы становится равномерным и движется в разы быстрее; увеличение центробежной силы повышает эффективность сепарации; до 30% всех зёрен отделяются уже на подбарабанье барабана-ускорителя, что, в свою очередь, снижает нагрузку на молотильный барабан и основное подбарабанье.
Длинный шестиклавишный соломотряс с площадью сепарации 7,5 м² легко справляется с сепарацией остаточного зерна. Благодаря интенсивному встречному движению клавиш и высоким ступеням каскадов соломистая масса энергично встряхивается, что обеспечивает эффективное выделение зёрен. По отдельной скатной доске очищаемая масса подаётся на стрясную доску. Это предотвращает образование скоплений массы, облегчая последующую очистку.
Большая площадь решётного стана, простота и удобство регулировки степени открытия жалюзи, турбовентилятор с равномерным распределением регулируемого из кабины воздушного потока по решётам - всё это делает систему очистки ПАЛЕССЕ GS14 эффективным инструментом для получения качественного, конкурентного на рынке зерна.
Кабина с увеличенным объёмом рабочего пространства и большой площадью остекленения отвечает всем требованиям, предъявляемым к уровню комфорта рабочего места оператора. Кондиционер с отопителем, полностью регулируемые рабочее кресло и рулевая колонка, откидное мягкое сиденье для инструктора или помощника, холодильный отсек, эргономично размещённые приборы и органы управления - эффективные решения для высокопроизводительной работы без напряжения и усталости.
Пульт и рукоятка управления скоростью движения связаны с креслом оператора, регулируются по высоте вместе с креслом и всегда находятся в одинаково доступном, удобном для оператора положении. На рукоятке управления скоростью движения сосредоточены функции управления, требующие быстрого реагирования. Это направление движения (вперёд/назад) и скорость движения; подъём/опускание наклонной камеры; увеличение/уменьшение оборотов мотовила, подъём/опускание мотовила, его перемещение вперёд/ назад; включение/выключение шнеков выгрузки; поворот выгрузного шнека.
Терминал с LCD-экраном связан посредством CAN сети с шестью модулями бортовой информационно-управляющей системы (БИУС):
- модулем управления трансмиссией;
- модулем потерь;
- модулем CAN панели управления;
- модулем управления решётами;
- модулем жатки;
- модулем базовым.
Информационно-управляющая система System Control на базе бортового компьютера объединяет в себе функции информационного обеспечения, регистрации, статистики, управления и контроля. Компьютер находит оптимальное соотношение регулировок в зависимости от убираемой культуры, её урожайности, влажности и засоренности. Терминал обеспечивает интерактивный диалог оператора с БИУС, давая ему возможность контроля и управления рабочих органов комбайна, двигателя, трансмиссии, хода исполнения рабочих и сервисных операций, наблюдения за состоянием систем комбайна. С экрана терминала оператор также получает статистические данные о ходе уборки, а также информацию о возможных аварийных ситуациях.
Современная наклонная камера отличается надежностью, стабильной качественной подачей хлебной массы, обеспечивает высокую производительность и качество обмолота.
В сухую жаркую погоду жатка порой полностью скрывается из поля зрения комбайнёра за плотной завесой пыли. Эту проблему помогает решить установленная в наклонной камере комбайна система отсоса пыли от работающей жатки.
Реверс транспортёра наклонной камеры - без выполнения этой операции не обойтись, особенно в сложных условиях уборки. Применение гидромотора в конструкции наклонной камеры даёт возможность бесступенчато реверсировать транспортёр, экономя при этом время.
Начиная с 2001 года, все комбайны ПАЛЕССЕ оснащаются планетарными редукторами и элементами режущего аппарата, в том числе и жатка комбайна ПАЛЕССЕ GS14 шириной захвата 9,2 м.
Электрогидравлическая система копирования жаткой рельефа поля «Автоконтур» обеспечивает в полностью автоматическом режиме поддержание заданной высоты среза, давления на почву и положения жатки относительно почвы как в продольном, так и в поперечном направлениях.
Сигналы, которые поступают от копировальных дуг, расположенных под жаткой, непрерывно сравниваются с заданными значениями. Гидроцилиндры поперечного копирования на наклонной камере постоянно удерживают жатку параллельно поверхности почвы. «Автоконтур» - это уверенная работа в тёмное время суток, на склонах и каменистых полях, что даёт ощутимую прибавку в производительности.
Двигатели Cummins Mer Cruiser Diesel серии Quantum - это результат десятилетий исследований и передовых инноваций.
Достоинства двигателея Quantum:
- Надежный запуск в холодную погоду;
- Практически бездымная работа;
- Меньший вес при большей мощности;
- Простой контроль над параметрами двигателя;
- Меньшая шумность на холостых оборотах;
- Совместимость с системой SmartCraft;
- Большой моторесурс;
- Сертификация EPA Tier 2, IMO and RCD.
Использование автоматической централизованной системы смазки позволяет экономить временя на ежесменное техническое обслуживание. За счет более точного дозирования автоматикой экономится смазка, увеличивается срок работы смазываемых узлов и машины в целом.
Серийное оснащение:
- Система копирования Auto Contour;
- Гидропривод мотовила;
- Авторегулировка скорости вращения мотовила;
- Стеблеподъемники;
- Аварийный остонов жатки;
- Тележка для перевозки жатки;
- Гидравлический реверс наклонной камеры;
- Вентилятор удаления пыли от жатки;
- Камнеуловитель;
- Двухбарабанная система с барабаном-ускорителем;
- Электрорегулировка изменения зазора подбарабанья из кабины;
- Домолот в молотильном барабане;
- Авторегулировка жалюзи решет;
- Регулировка частоты вращения вентилятора очистки из кабины;
- Вертикальная «башенная» подача зерна на выгрузку Quick Lift;
- Кабина повышенной комфортности;
- Кондиционер, вентилятор;
- Многофункциональный рычаг управления;
- Информационно-управляющая система на базе бортового компьютера с ЖК-монитором;
- Гидрообъемный привод ходовой части;
- Электрогидравлическое управление КПП;
Опциональное оснащение:
- Беспальцевый режущий аппарат для работы на мелиорированных торфяниках;
- Автоматическая централизованная система смазки;
- Отопитель;
- Приспособление для уборки рапса шириной захвата 9,2 м;
- Комплект оборудования для уборки кукурузы на зерно (8 рядков);
- Приспособление для уборки подсолнечника (12 рядков);
Технические характеристики
GS14 | |
---|---|
Пропускная способность, кг/с | 14 (хлебная масса) |
Бункер | |
Ёмкость зернового бункера, л | 9000 |
Скорость опорожнения, л/с | 100 |
Габаритные размеры и масса | |
Масса без жатки, кг | 17210 |
Длина, мм | 10950 |
Ширина по жатке, мм | 9700 |
Высота, мм | 4870 |
Масса с жаткой, кг | 20160 |
Высота выгрузки, мм | 4100 |
Вылет выгрузного шнека, м | 4,93 |
Угол поворота выгрузного шнека, ° | 101 |
Дорожный просвет, мм | 380 |
Колея передних колёс, мм | 3190 |
Колея задних колёс, мм | 3230 |
Колёсная база, мм | 3790 |
Длина транспортная, мм | 20270 |
Высота транспортная, мм | 4000 |
Ширина транспортная, мм | 4100 |
Жатка | |
Марка жатки | Super Cut |
Ширина захвата жатки, м | 9,2 |
Скорость движения ножей, ход/мин | 1108 |
Высота среза при копировании рельефа, мм | 50-200 |
Высота среза без копирования рельефа, мм | 50-1100 |
Молотильно-сепарирующее устройство | |
Количество молотильных барабанов, шт. | 2 |
Диаметр молотильного барабана, мм | 600 |
Ширина молотильного барабана, мм | 1700 |
Площадь подбарабанья, м² | 1,26 |
Частота вращения молотильного барабана, об/мин | 582-1152 |
Частота вращения молотильного барабана с понижающим редуктором, об/мин | 243,6-483,6 |
Частота вращения барабана-ускорителя, об/мин | 618-1230 |
Частота вращения барабана-ускорителя с понижающим редуктором, об/мин | 260,5-516,6 |
Диаметр отбойного битера, мм | 380 |
Камнеуловитель | серийно |
Количество клавиш соломотряса, шт. | 6 |
Длина соломотряса, мм | 4360 |
Площадь соломотряса, м² | 7,5 |
Диаметр барабана ускорителя, мм | 450 |
Моторная установка и ходовая часть | |
Марка двигателя | Cummins QSM11 |
Номинальная мощность двигателя, кВт | 294 |
Номинальная мощность двигателя, л.с. | 400 |
Ёмкость топливного бака, л | 800 |
Диапазон скоростей движения, км/ч | 10-20 |
Автоматическая централизованная система смазки | серийно |
Шины ведущих колес (передние) | 900/60R32 |
Шины управляемых колес (задние) | 600/65R28 |
Транспортная скорость, км/ч | 20 |
Система очистки | |
Площадь решет очистки, м² | 5,8 |
Частота вращения вентилятора очистки, об/мин | 504-1560 |
Количество каскадов системы очистки, шт. | 3 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Брянсксельмаш, АО (Россия, Брянская область) | - | по запросу |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
