Блочно-модульные насосные станции

08.06.2026 в 14:26

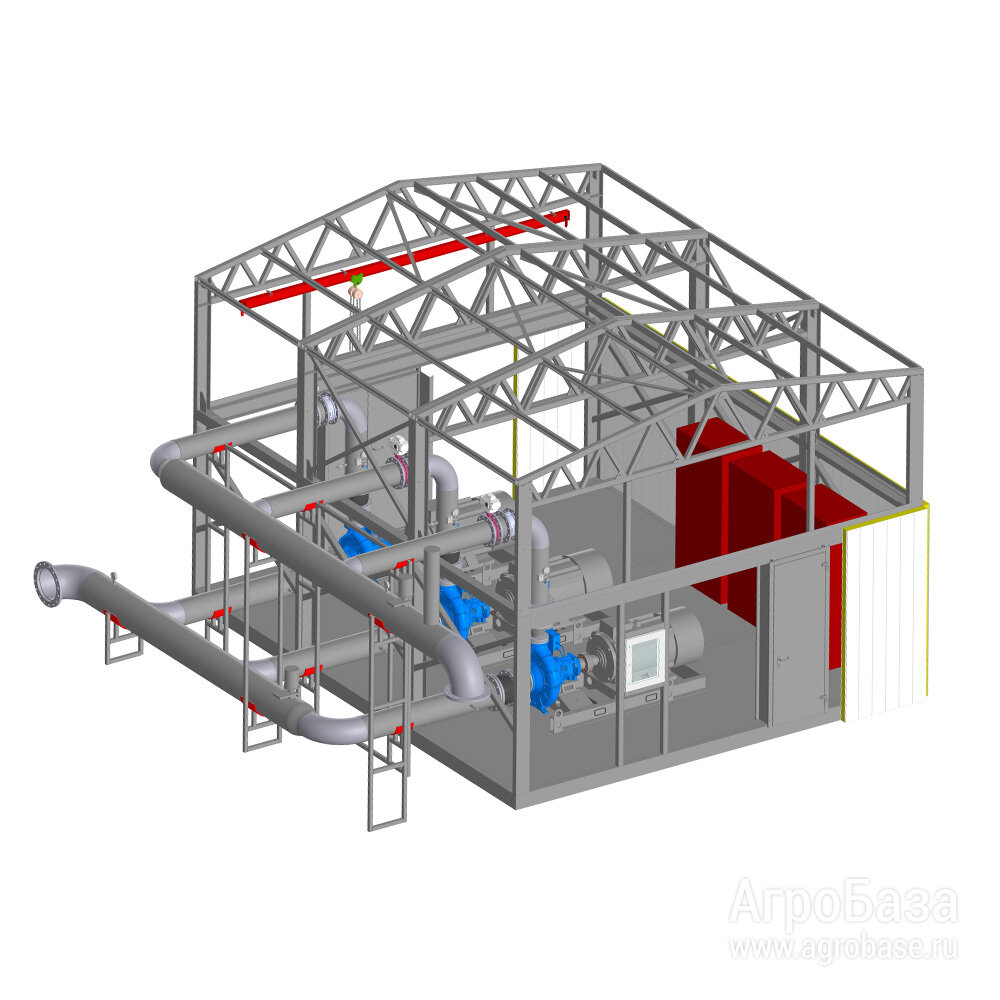

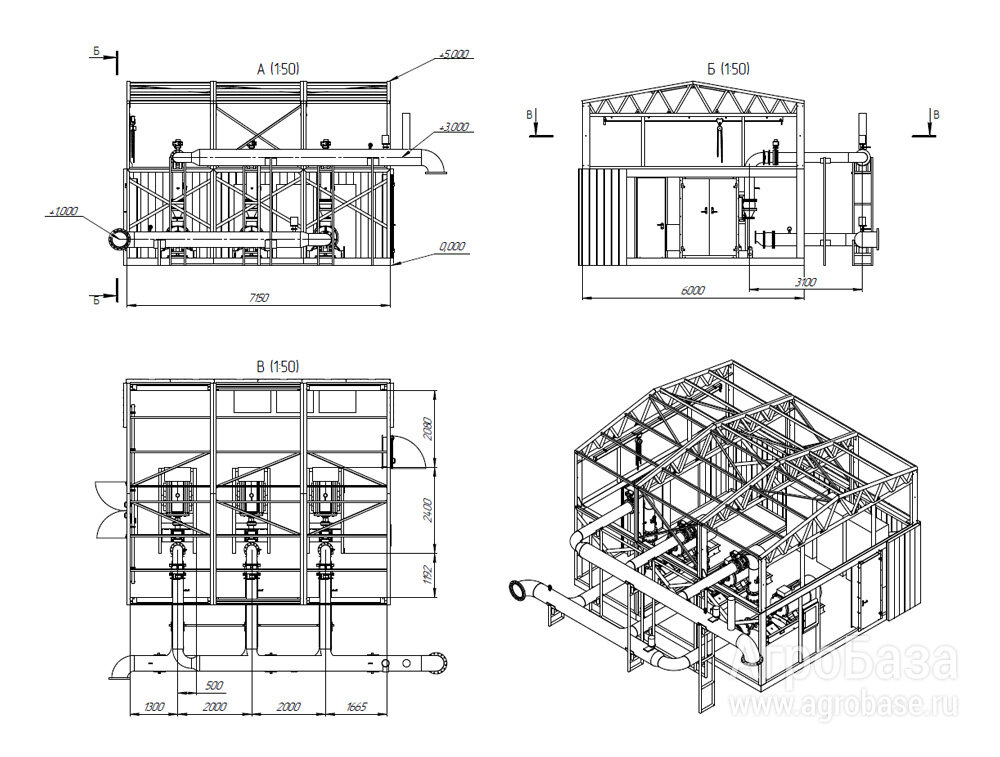

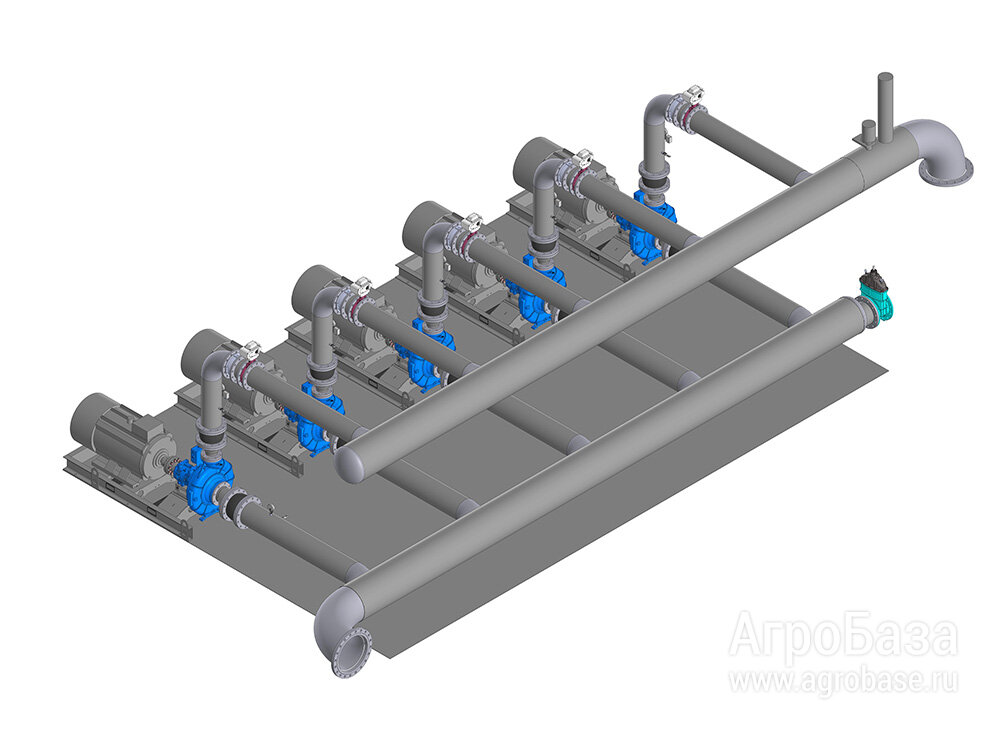

Характеристики блочно-модульной насосной станции: Насос: Zvezda RUS / AMOS MCL / AMOS MCST Производительность (м3/ч): до 10000 Напор (м): до 150 Полная автоматизация всех процессов и автономность. Встроенная система автоматики сама включает/отключает насосы в зависимости от давления или расхода, контролирует аварии и может удаленно передавать данные диспетчеру. Исполнения для любых климатических условий. Станции могут работать в температурном диапазоне от -50°C до +45°C. Защита от взлома, возможность установки сигнализации и систем видеонаблюдения. Шумоподавление. Возможность работы в непосредственной близости с жилой застройкой. Возможность демонтажа и транспортировки. При необходимости БМНС можно демонтировать, погрузить на трал и переместить на новую точку, сохранив всё оборудование. Главное преимущество БМНС — заводская сборка и полная внутренняя обвязка. Основное оборудование Насосные агрегаты (2–4 шт., включая резервный или аварийный) — центробежные, многоступенчатые либо промышленные консольные (К, Д, 1Д). Обвязка насосов — трубопроводы из стали (с ППУ-изоляцией при необходимости), нержавейки или напорного полиэтилена. Обязательно: обратные клапаны, запорная арматура (задвижки, шаровые краны), фильтры грубой и тонкой очистки. Мембранный расширительный бак (для компенсации гидроударов и поддержания давления при малых расходах). Подпорный клапан (регулятор давления «после себя») и перепускная линия с предохранительным клапаном. Коллектор подачи на выход из станции с установкой датчиков давления/расхода. Система управления и автоматики (ШУН) Шкаф управления с программируемым логическим контроллером (ПЛК) и частотными преобразователями (опционально) — для автоматического пуска/останова, переключения ведущего/резервного насоса, поддержания заданного давления вне зависимости от расхода. Система защиты по сухому ходу, перегреву обмотки, току, вибрации, перекосу фаз. Контроллер удаленного мониторинга (GSM, Ethernet, RS-485 Modbus, Profibus DP) — интеграция в автоматизированные системы диспетчерского управления (АСУД, SCADA) Модуль-контейнер (блок-бокс) Каркас из стальных гнутых профилей, обшивка оцинкованным металлом. Утеплитель (минвата, ППУ) толщиной 80–150 мм в зависимости от климатического исполнения. Внутренняя отделка — оцинкованный лист или панели. Внутренние инженерные системы Электрика: Вводной щит, внутреннее освещение (рабочее/аварийное), розетки 220В, кабельные стойки. Микроклимат: Отопление (электрические ТЭНы или трубчатые электронагреватели (ТЭНы) с терморегулятором, реже — водяное подключение к внешней системе) и система принудительной вентиляции для отвода тепла от насосов летом. Дополнительно: Дренажная система (насос для откачки возможных протечек), датчики протечки, противодымная защита (при требовании пожарных служб). Климатическое исполнение и условия эксплуатацииБМНС проектируются под любой климат согласно ГОСТ 15150 для макроклиматических районов: ХЛ1 (Холодный климат, категория 1) — работа при температурах окружающего воздуха до -60°C. Толщина утеплителя стен/пола/крыши от 150 мм. Используются нагревательные кабели в полу, сдвоенные тамбурные двери с подогревом уплотнителя, масляные ТЭНы в отсеке насосов с запасом мощности 200%. УХЛ3, УХЛ4 (Умеренно-холодный) — от -40°C до +45°C. Базовая толщина утеплителя 80–100 мм. Подогрев пола + воздушный обогреватель с автоматической поддержкой +5…+7°C (чтобы при отключении циркуляции вода не замёрзла в течение 12–24 часов). Т (Тропический климат) — защита от конденсата, ультрафиолета, коррозии. Наружная покраска RAL 7035 (или заказной цвет) с полиуретановой эмалью, климат-контроль (кондиционер в дополнение к вентиляции). Все электрические компоненты — с влагозащитой IP65+. ОМ (Общемашиностроительное — морское) — для шельфовых проектов, плавучих буровых, прибрежных зон. Антикоррозионное покрытие типоразмера C5-M, герметичные вводы кабелей, взрывозащита по категориям IIB, IIC. Также существует взрывозащищенное исполнение (Ex) — для работы в зонах класса В-Iг, В-II, В-Iа (нефтепереработка, ЛВЖ, угольная промышленность). В таком блоке нет искрящих элементов; лампы, кнопки и шкаф управления имеют оболочки Exd (взрывонепроницаемая оболочка) или Exe (повышенная надежность), а насосы — с медными покрытиями для исключения искры при ударе. Продукция ООО "МЗ "ПОТОК" включена в реестр Российской промышленной продукции в соответствии с ПП РФ № 719 от 17.07.2015г.
