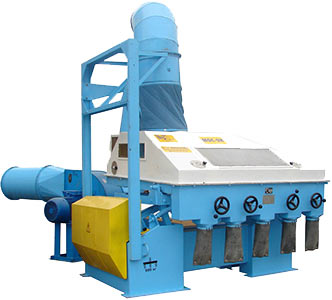

Машина окончательной очистки (пневмосортировальный стол) (МОС-9Н)

Описание

Предназначена для очистки и выделения из семян зерновых, зернобобовых, технических, масличных, культур трудноотделимых примесей, которые не могут быть выделены на рабочих органах воздушно-решетных и триерных машин: головневых образований и склероций спорыньи, комочков земли и камней; малопродуктивных семян: травмированных, проросших, пораженных вредителями; семян других растений. Сортирование по плотности с выделением выполненных - физиологически зрелых семян.


Состав и исполнение.

Станина, вибропривод с изменяемым экцентриситететом, загрузочный бункер, дека с зонтом, приемник фракций, механизмы изменения продольного и поперечного углов наклона деки, частотный регулятор колебаний, вентилятор и воздуховоды с заслонкой для регулировки напора воздуха.

  • Вакуумный принцип организации движения воздуха через деку обеспечивает устойчивое состояние псевдоожиженного слоя и циркуляцию материала.
  • Силовой самобалансный привод обеспечивает стабильную траекторию движения деки и устойчивую работу машины без передачи вибрации на конструкции сооружения (здания).
  • Горизонтальное исполнение вала вибропривода обеспечивает неизменяемое направление действия возмущающей силы в вертикальной плоскости и исключает вторичное перемешивание слоев (фракций).
  • Изменение амплитуды и частоты колебаний предоставляет возможность качественной настройки режима сортирования.
  • Машина может быть укомплектована загрузочным бункером по заказу потребителя.

Технологический процесс.

Материал из бункера через питатель с воздушным затвором поступает на деку, совершающую плоские возвратно-поступательные колебания, и распределяется по всей рабочей поверхности.

Одновременно вентилятор создает разряжение в замкнутом объеме зонта, и воздухом, всасываемым через проницаемую деку и обрабатываемый материал, образует псевдоожиженный слой.

Из слоя соударяющихся частиц тяжелые фракции опускаются вниз к поверхности деки, легкие “всплывают” вверх.

Качественное разделение на фракции достигается оптимальным сочетанием амплитуды и частоты колебаний, скорости воздушного потока сквозь проницаемую поверхность деки и углов ее наклона.

Легкие фракции скатываются с разгрузочной кромки напротив места загрузки, семена и примеси с большей плотностью продвигаются поверхностью деки в направлении колебаний и сходят на последующих участках.

Сход с кромки деки: 4-5 фракций, отличающихся по составу и плотности семян.


Технические особенности.

Исходный материал: семена сельскохозяйственных растений, после обработки на воздушно-решетных машинах и триерах, отвечающие требованиям ГОСТ Р 52325 и нормам чистоты, не менее 96-97% при влажности 16%.

Для других культур производительность определяется качеством конечного продукта с учетом фактического состояния вороха семян и наличия трудноотделимых примесей зерна.

Качество очищенного зерна: семена для посева категорий РС и РСт нормы ГОСТ Р 52325 на соответствующие культуры при отсутствии трудноотделимых примесей зерна.

Технические характеристики

МОС-9Н
Производительность, т/ч0,9-6
Установленная мощность, кВт16,1
Производительность на очистке кукурузы, т/чдо 6
Производительность на очистке подсолнечника, т/чдо 1,8
Производительность на очистке пшеницы, т/чдо 6
Производительность на очистке риса, т/чдо 2,4
Производительность на очистке ячменя, т/чдо 4,2
Производительность на очистке проса, т/чдо 0,9
Чистота исходного материала, %96-97
Влажность исходного материала, %16
Габаритные размеры и масса
Длина, мм2600
Ширина, мм1900
Высота, мм2000
Масса, кг1180

Производители

Организация Цена * Примечание
Зерноочистка, ОАО ГСКБ (Россия, Воронежская область) 825 956 руб. МОС-9Н; ПСС-6 в комплекте с аспирацией, вентилятором и пультом управления

Цены указаны в: Рубль c НДС (18%).

* Информация получена из открытых источников.
Не является публичной офертой.

Отзывы о Машина окончательной очистки (пневмосортировальный стол) (МОС-9Н)

Анатолий, ООО Чебаркульская птица, Инженер 09 декабря 2017, 07:31

Челябинская область

На машине при работе начало ломать раму . Выяснилось что на машине нельзя работать без частотника, ну и придется варить новую раму. покупать в ГСКБ Зерноочистка Воронеж очень дорого порядка 70000р. Планирую сварить ее не из профильной трубы, а из 8 швеллера для увеличения прочности рамы. А в остальном машина работает нормально.
