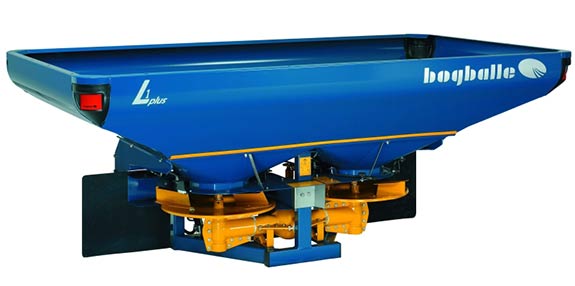

Разбрасыватель удобрений (Bogballe L-line)

Описание

Предназначен для поверхностного внесения твердых удобрений или разбросного посева семян. Расчитана для использования в маленьких и средних хозяйствах. Разбрасыватели серии L оснащены бункерами шириной 120 или 210 см и вместительностью от 500 до 2.550 литров. Покрыты устойчивой порошковой окраской “Flexi Coat”. Система разбрасывания и основа бункера сделаны из нержавеющей стали.
Вносимое количество удобрений регулируется гидравлически, с помощью кабеля или с по мощью калибратора Icon.

Встроенная система разбрасывания на поворотной полосе или в пределах поля является стандартной функцией разбрасывателей серии L. Другими особенностями машины являются: разбрасывающие лопатки из высокомарганцевой стали в три раза превосходящие по долговечности нержавеющую сталь; необслуживаемая и водостойкая предохранительная фрикционная муфта; 3-точечная навеска для нормального и позднего внесения; бесступенчатая шкала с указателем; встроенные смотровые окна на бункерах.

Настройка нормы расхода устанавливается в диапазоне от +40% до –40% и может быть оптимизирована надлежащим образом. Один набор дисков может быть использован на всей рабочей ширине разбрасывания.

Калибровку удобрений можно легко и быстро провести с помощью S-индикатора, поставляемого с разбрасывателем. Тест занимает 30 секунд, простой расчет составляет основу для точной настройки расхода удобрений. Этот метод очень гибок в использовании, поскольку скорость и норму внесения можно поменять. Необходимо произвести только новый расчет. Калькулятор со встроенным секундомером поставляется в стандартной комплектации и используется для расчета нормы внесения. Вся эта процедура занимает менее 2 минут.

Разбрасывание к центру и по поворотной полосе.

Разбрасывающая система Trend объединяет лучшие качества разбрасывания «к центру» и «от центра». Система разбрасывания «к центру» используется для обыкновенного полевого разбрасывания; разбрасывающие диски вращаются друг другу навстречу с 4-кратным перекрытием. Таким образом, достигается «четырех двойных перекрытий». Система разбрасывания «От центра» используется для разбрасывания по поворотной полосе; разбрасывающие диски вращаются друг от друга и распределяют удобрения налево и направо соответственно. Эта система обеспечивает прекрасное распределение удобрений, как к границам поля, так и в центр. Систему разбрасывания по поворотной полосе может заблокировать одну из сторон разбрасывателя. Эта система расчитана для использования на лугах и вдоль ручьев и каналов. Система разбрасывания отвечает Европейским нормам по охране окружающей среды EN 13739-1.

Полезные функции.

Установка рабочей ширины с помощью встроенного угломера.
Мешалка вращается эксцентрически со скоростью 12-60 об/мин в зависимости от плотности удобрений и потока.
Разбрасывая легкие и пористые удобрения, мешалка автоматически начинает вращаться медленнее для более мягкого обращения с удобрениями.
Встроенный защитный конус обеспечивает равномерный поток удобрений на разбрасывающие диски и предотвращает дробление мешалкой, так как защищает их от прямого давления размещенной
сверху массы.
Центральная регулирующая система автоматически устанавливает точку падения удобрений на разбрасывающие диски.
Разбрасыватель оснащен двойными заслонками с разной скоростью открытия. Таким образом, регулирующая система поддерживает идеальную точку падения на диск и картину разбрасывания, независимо от изменений нормы расхода или скорости движения.
Для разбрасывания мелких гранул, семян масляных культур или подобного гранулированного материала может быть установлен дополнительный набор.

Тележка L-Trail позволяет использовать небольшой трактор с большим разбрасывателем. Ширину колеи можно регулировать на 1600-2200 мм. Разбрасыватель может также использоваться на 3-точечной навеске для позднего внесения.

Подъемник ВXL 1300. Подъемник мешков «биг бэг» ВXL 1300 прикреплен с помощью 3-точечного соединения разбрасывателя. Выдвижная подъемная стрела может поднимать мешки прямо с земли или с машины. С полностью выдвинутой стрелой ВXL 1300 может поднимать 1300 кг. Гидравлические цилиндры оснащены специальными клапанами для оптимальной безопасности во время работы. Подъемник ВXL 1300 подходит для разбрасывателей серии L до 2050 литров.

Калибратор Icon.

Устанавливает зависимость нормы разбрасывания от скорости движения, что увеличивает производительность, так как скорость движения может быть оптимально адаптирована под полевые условия.

Перед началом полевых работ, за 30 секунд проводится калибровка. Как альтернатива, можно сразу ввести значения с таблицы разбрасывания. Нажатием кнопок «+/-» вовремя разбрасывания можно увеличить или уменьшить норму расхода в процентном соотношении. Данные для разных полей можно загрузить в ПК и отобразить в Excel. Ведется учет нормы внесения удобрений (кг/га), суммарной площади разбрасывания (га) и суммарное количество удобрений (кг), использованных на каждом конкретном поле.

Для более высоких потребностей можно использовать калибратор Zurf с USB портом и компьютерной программой для планировки и документации полевых работ, бортовой компьютер, счетчик наполненности бункера.

Преимущества использования калибратора:

переключение с режима обычного разбрасывания на разбрасывание по поворотной полосе, которое осуществляется непосредственно с водительского места (опция);
встроенная система контроля и тревоги, которая предупреждает отказы и сбои;
регулируемое количество разбрасывания с помощью клавиш +/-;
подключение к GPS и другим дополнительными системами внесения;
удобное и понятное для пользователя меню;
запись данных с 99 полей.

Система взвешивания.

Для точного внесения заданной нормы расхода, требуется постоянный контроль потока удобрений. Система параллельного взвешивания регистрирует любые изменения потока удобрений и на основе этой информации, можно автоматически контролировать расход. Для управления системой взвешивания мы используется калибратор Zurf.

Калибратор Zurf и параллельная система взвешивания постоянно проводят точные измерения в движении и автоматически настраивают заслонки. Датчики веса беспрерывно измеряют содержимое бункера, и на основе этих данных проходит автоматическая калибровка на ходу. Даже на склонах и неровных полях взвешивание содержимого бункера проходит корректно. Таким образом, точно контролируя используемое количество удобрений, обеспечиваются оптимальные вносимый расход и контроль затрат.

Все разбрасыватели, оснащенные системой взвешивания, могут поставляться с системой
управления Isobus, соответствующей нормам ISO 11783. Система управления Isobus осна-
щена разъемом для быстрого соединения с сетью/терминалом Isobus.

Особенности использования.

Зеленые территории. Игровые поля и парки предрасположены к изнашиванию. Поэтому для роста травы необходимо, чтобы она регулярно удобрялась. Разбрасыватели серии L разработаны для внесения малых норм внесения удобрений с высокой точностью. “Частое и в небольшом количестве” внесение удобрений обеспечивает сбалансированный рост травы. Дополнительно разбрасыватель может использоваться для повторного посева и восстановления травы, например, на дорожках, а также для разбрасывания мелких гранул.

2-рядное оборудование. Для работ на узких междурядьях. Разбрасыватель L1 может быть оснащен рядковым оборудованием, сделанным из нержавею-
щей стали, которое подходит для использования в виноградниках, фруктовых садах и при выращивании ягод. Для работы на очень узких расстояниях между рядами растений, кустов или деревьев, разбрасыватель может быть оснащен бункером шириной всего 125 см.

Рядовое оборудование размещает удобрения на расстоянии 100-120 см от основания растения, что оптимизирует использование полезных веществ. Настройка ширины междурядья, 1.5 - 5 метров, осуществляется с помощью угловых клапанов с каждой стороны.

2-рядное оборудование можно навешивать или снимать с помощью всего одного рычага. Без рядкового оборудования разбрасыватель может работать на ширине от 10 до 18 метров.

Комплектация

	L2W plus	L2W plus	L2 plus	L1 plus	L1 base
Полностью автоматическая система взвешивания	+	+	-	-	-
Управляющий компьютер	Калибратор Zurf	Isobus	o	o	o
Средства контроля за разбрасыванием по поворотной полосе
Электрон. управление, «к границе» с помощью Zurf / Icon и Isobus	o	o	o	-	-
Электрон. управление, «от границы» с помощью Zurf / Icon и Isobus	o	o	o	-	-
Электрон. управление, «к/то границы» с помощью Zurf и Isobus	o	o	o	-	-
Электрон. управление, «к границе» и ручное управление «к/от границы» с помощью Icon	-	-	o	-	-
Электрон. управление, «к границе» и кабель «к/от границы» с помощью Icon	-	-	o	-	-
Кабель «к границе»	-	-	o	o	o
Кабель «от границы»	-	-	o	o	o
Кабель «к/от границы»	-	-	o	-	-
Ручное управление «к границе»	+	+	+	+	+
Ручное управление «от границы»	-	-	o	+	+
Ручное управление «к/от границы»	-	-	o	+	+
Опции
Ручное управление разбрасывания по поворотной полосе к границе	+	+	+	+	+
Ручное управление разбрасывания по поворотной полосе от границы	o	o	o	+	+
Муфта	+	+	+	+	+
Водонепроницаемая предохранительная фрикционная муфта	+	+	+	+	+
Фильтры	+	+	+	+	+
Угломер	+	+	+	+	+
Щитки	+	+	+	+	+
Защита, согласно EN14017	+	+	+	-	+
Калибратор Zurf, включая тестовый набор для анализа удобрений	+	-	o	-	-
Система управления Isobus, включая тестовый набор для анализа удобрений	-	+	-	-	-
Калибратор Icon, включая тестовый набор для анализа удобрений	-	-	o	o	o
Гидравлический контроль (включая S-индикатор)	-	-	o	o	o
Управление тросом (включая S-индикатор)	-	-	o	o	o
Фонари заднего хода	o	o	o	o	o
Складываемый тент на бункер	o	o	o	o	o
Гидравлическое управление на тент бункера	o	o	o	o	o
Транспортировочные колеса	o	o	o	o	o
Складная лестница	o	o	o	-	-
Широкие щитки	+	+	o	-	-
Редукционный комплект	o	o	o	o	o
Редуктор 1000/540 и 540/540, включая транспортировочные колеса	o	o	o	o	o
Гидравлический мотор	o	o	o	o	o
Регулятор расхода, в сборе с контролем расхода топлива и об/мин.	o	o	o	o	o
Отражатели	o	o	o	o	o
Муфта перезагрузки	o	o	o	o	o
Приводной обратный клапан, предохраняющий от протеканий масла в гидрав. управл.	-	-	o	o	o
Рычажная передача / соединительные шпильки	o	o	o	o	o
Мешалка травяных семян	o	o	o	o	o
S-индикатор для коррекции скорости (входит в гидравлический и тросовый контроль)	-	-	o	o	o
Калибровочный комплект	o	o	o	o	o
Рядное оборудование, 2-ряда	-	-	o	o	o
Удлиненные соединительные шпильки, 100 мм категории I и II (макс. 1200 кг)	-	-	o	o	o
Соединительные шпильки категории I	-	-	o	o	o
Тестовый набор для анализа удобрений	+	+	o	o	o
Модуль plus 275 литров	o	o	o	o	o
Модуль plus 450 литров	o	o	o	o	o
Модуль base 275 литров	-	-	-	-	o
Легенда	"+" - стандаотное оборудование "о" - опция "-" - недоступно

Дополнительная информация

Может комплектоваться следующим оборудованием:

Технические характеристики

Bogballe	L2W plus
Комплектация: по объёму бункера	1150		1600		2050		700
Исполнение: по управляющему компьютеру	Isobus	Zurf	Isobus	Zurf	Isobus	Zurf	Isobus	Zurf
Вместимость бункера, л	1150		1600		2050		700
Грузоподъемность, кг	1260		1760		2000		770
Ширина разбрасывания, м	12-24
Количество рассеивающих дисков, шт.	2
Управляющий компьютер	Isobus	Zurf	Isobus	Zurf	Isobus	Zurf	Isobus	Zurf
Габаритные размеры и масса
Длина бункера, мм	120
Ширина бункера, мм	210
Высота, мм	1010		1190		1380		830
Масса, кг	369	362	401	394	433	426	337	330
Расстояние от точки навески до оси разбрасывания, мм	680

Bogballe	L1 base			L1 plus			L2 plus
Комплектация: по объёму бункера	1050	500	775	1150	1600	700	1150	1600	2050	700
Вместимость бункера, л	1050	500	775	1150	1600	700	1150	1600	2050	700
Грузоподъемность, кг	1155	550	850	1250	1600	770	1260	1760	2000	770
Ширина разбрасывания, м	10-18						12-24
Количество рассеивающих дисков, шт.	2
Габаритные размеры и масса
Длина бункера, мм	120
Ширина бункера, мм	125			210
Высота, мм	1240	870	1050	1040	1230	860	1010	1190	1380	830
Масса, кг	246	198	222	242	274	210	300	332	364	268
Расстояние от точки навески до оси разбрасывания, мм	440						640

Производители

Организация	Цена от *	Примечание
Bogballe A/S (Дания)	707 699 руб.	L2-24M

* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
