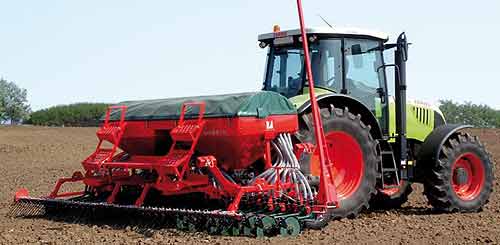

Сеялка пневматическая (MasterDrill)

Описание

Производство прекращено в 2016 году.

Предназначена для посева как при традиционной обработке почвы, так и при высеве в мульчу.

Преимущества MasterDrill A:

Простота навешивания и снятия на почвообрабатывающее орудие с использованием треугольника для навески и соответствующих откидных стоек.
Привод вентилятора для работы при частоте вращения вала отбора мощности 1000 об/мин серийно оснащен центробежной муфтой, которая предохраняет от перегрузок и обеспечивает плавный разгон.
Вместимость серийного бункера 840 л за счет использования приставки может быть увеличена до 1250 л.
Для передачи приводного усилия на дозирующий орган посредством колеса с почвозацепами установлена центробежная муфта. За счет этого удается избежать повреждения дозатора в результате непреднамеренного вращения назад (например, на краю поле при недостаточно поднятой машине).
Колесо с почвозацепами движется в пределах рабочей ширины агрегата по обработанной почве и тем самым точно и равномерно приводит в движение дозатор.
По желанию могут поставляться модели MasterDrill A с гидравлическим устройством выглубления сошниковой планки. Оно существенно увеличивает просвет между сошниками и почвой, тем самым предотвращая их от повреждения.

Модель MasterDrill A подходит для навешивания на активные агрегаты для предпосевной обработки почвы и высева любого вида. Особенно при работе с ротационными боронами или ротационными культиваторами VN модель MasterDrill A проявляет себя как необычайно надежная комбинированная система для проведения посевных работ, используя которую, даже на самых тяжелых почвах за один рабочий процесс можно одновременно провести предпосевную обработку почвы и высев.

Использование сеялки возможно не только на ротационных боронах VN. Высеивающая планка закреплена на параллелограмме, который регулируется по высоте и длине, и тем самым может использоваться в различных ситуациях, в том числе с агрегатами производства других компаний.

По желанию возможна установка на отдельное шасси для использования непосредственно для трехточечной навески.

Особенности MasterDrill D/DF:

Большие шины помогают уменьшить давление на почву и не оставляют следов.
Удачное расположение центра тяжести позволяет снизить необходимое подъемное усилие. Таким образом, даже при работе с небольшими тракторами можно производить высев на большой рабочей ширине.

Модель MasterDrill D со своей трехточечной навеской подходит для использования непосредственно с трактором или же в комбинации с различными ведомыми почвообрабатывающими орудиями. Сеялки MasterDrill D идеально подходят для эффективного высева в ходе ступенчатых режимов работы с незначительной требуемой мощностью (6,00 м, начиная примерно со 100 л.с.).

Имеются следующие варианты исполнения:

MasterDrill D 250-450: Жесткий вариант для рабочей ширины от 2,50 до 4,50 м.
MasterDrill DF-Ha 400-450: Гидравлическое откидывание параллелограмма с высеивающей планкой - ширина транспортировки менее 3 м.
MasterDrill D 600-800: Орудия шириной 6,00 и 8,00 м серийно оснащены приспособлением для продольного движения для транспортировки по дорогам (см. рисунок). При этом после перестановки ходовых колес и перевешивания с помощью быстроразъемного треугольника сеялку можно перевозить по дорогам, установив ее в продольном направлении.
MasterDrill DF-M 400-450: Агрегаты модели MasterDrill DF-M с рабочей шириной 4,00 или 4,50 м оснащены механически откидывающейся сошниковой планкой. Посредством параллелограмма агрегат, поддерживаемый рессорой, откидывается по всей ширине транспортировки, составляющей менее 3,00 м.

Особенности MasterDrill HD:

Приводное усилие для дозирования передается без проскальзывания и равномерно посредством больших ходовых колес, что позволяет добиться точного внесения высеваемого материала.
Удачное расположение центра тяжести позволяет снизить необходимое подъемное усилие, за счет чего даже при работе с небольшими тракторами можно производить высев на большой рабочей ширине.
Использование быстроразъемного треугольника облегчает, например, навешивание на ведомые почвообрабатывающие орудия.

Модель MasterDrill HD со своей трехточечной навеской подходит для использования непосредственно с трактором, однако она специально построена для использования в комбинации с различными большими, ведомыми почвообрабатывающими орудиями (например, культиваторами, дисковыми боронами с короткими дисками) с соответствующим навесным приспособлением, на выбор - без какого-либо переоборудования - для одиночного применения или в комбинации с другими устройствами. Сеялки MasterDrill HD идеально подходят для комбинированного посева с соответствующей предварительной обработкой почвы. Поставляются с вариантами рабочей ширины 5,00 и 6,00 м.

Большие шины (31x15,5-15) позволяют снизить давление на почву и не оставляют следов.

Дополнительно: гидравлическое шасси и тяговое дышло. За счет этого агрегат превращается в ведомую сеялку и тем самым может использоваться даже с относительно небольшими тракторами (начиная примерно с 80 л.с.).

Гидравлическое откидывание на транспортную ширину 3,00 м, включая следоуказатель, проволочную борону или другое дополнительное оснащение.

Особенности MasterDrill FT:

Низкая конструкция фронтального бункера, что позволяет получить хороший обзор впереди.
Оптимизированное распределение веса; фронтальный бункер служит одновременно в качестве балласта, как следствие этого - равномерная нагрузка на переднюю и заднюю ось, незначительные следы от колес.
Отличный обзор расположенного сзади почвообрабатывающего орудия; за счет отсутствия бункера для посевного материала водитель трактора может видеть все элементы и наблюдать за всеми операциями процесса обработки почвы.
Внесение удобрений (опция): Очередное рационализаторское решение путем комбинирования рабочих процессов. За счет специального исполнения дозирующих органов и транспортных узлов при использовании такой комбинации с соответствующим задним устройством (например, просто почвообрабатывающее орудие, такое, как культиватор или дисковая борона, или сеялка точного высева и специально подготовленная для этого рядовая сеялка) можно, например, еще и вносить удобрения.

Агрегаты MasterDrill FT состоят из фронтального бункера для посевного материала и задней части для распределения этого посевного материала и его высева, которая может комбинироваться с самыми различными почвообрабатывающими орудиями. Комбинированные агрегаты модели MasterDrill FT идеально подходят для комбинации с тяжелыми почвообрабатывающими орудиями, устанавливаемыми в задней части. Они позволяют добиться оптимального распределения веса на тракторе. С ним могут использоваться прежде всего большие откидные посевные комбинированные агрегаты в качестве навесных устройств, что необычайно положительно сказывается на маневренности.

Варианты исполнения:

MasterDrill FT1. Фронтальный бункер вместимостью 1100 л имеет один дозирующий орган и неподвижную заднюю часть. Рабочая ширина 3,00 и 4,00 м.
MasterDrill FT2. Фронтальный бункер с 2 дозирующими органами имеет большой насыпной объем (1800 л).

Задняя часть в 2 вариантах исполнения:

FT2H с рабочей шириной 5,00 и 6,00 м. Несущая рама с собственным откидывающим приспособлением (на 3,00 м), за счет навешивания с помощью быстроразъемного треугольника этот высевной блок можно установить на треугольнике за откидными устройствами.
FT2M также с рабочей шириной 5,00 и 6,00 м. У рамы нет откидывающего приспособления, и она предназначена для жесткого навешивания на откидные почвообрабатывающие орудия (например, на ротационную борону).

На основе этой сеялки разработана:

Сеялка зерновая пневматическая (Агромаш СЗП)

Технические характеристики

MasterDrill	A300	A400	A450	D300	D400	D450	D600	D800	DF-Ha 400	DF-Ha 450	DF-Ha 500	DF-Ha 600	DF-M400	DF-M450
Ширина захвата, м	3	4	4,5	3	4	4,5	6	8	4	4,5	5	6	4	4,5
Количество сошников, шт.	24	32	36	24	32	36	48	64	32	36	40	48	32	36
Ширина междурядья, см	12,5
Ёмкость семенного бункера, л (суммарная)	840						1500		840		1500		840
Ёмкость семенного бункера (опция), л	1240						2500		1240		2000		1240
Шины основной рамы	-			23х8,5-12			7,5х16		23х8,5-12		31х15,5-15		23х8,5-12
Шины опционально	23х8,5-12 или 26х12-12			26х12-12			-		26х12-12		-		26х12-12
Габаритные размеры и масса
Масса с анкерным сошником, кг	730	800	840	980	1040	1070	1260	1380	1125	1190	1490	1560	1040	1070
Масса с двухдисковым сошником, кг	850	960	1020	1100	1200	1250	1500	1700	1300	1370	1690	1800	1200	1250
Масса с однодисковым сошником, кг	780	860	910	1030	1105	1140	1350	1510	1200	1260	1570	1650	1105	1140

MasterDrill	FT1-300	FT1-400	FT2-H 500	FT2-H 600	FT2-M 500	FT2-M 600
Ширина захвата, м	3	4	5	6	5	6
Количество сошников, шт.	24	32	40	48	40	48
Ширина междурядья, см	12,5
Ёмкость семенного бункера, л (суммарная)	1100		1800
Ёмкость семенного бункера (опция), л	1500		-
Габаритные размеры и масса
Масса с анкерным сошником, кг	530	610	670	680	515	570
Масса с двухдисковым сошником, кг	650	770	870	920	715	810
Масса с однодисковым сошником, кг	580	670	750	780	595	670
Масса фронтального бункера, кг	560		650
