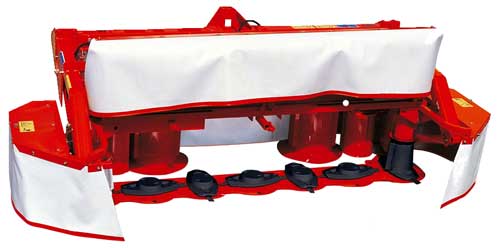

Косилка дисковая ротационная Kuhn GMD (400, 4010, ... 902)

Предназначена для скашивания естественных и сеяных трав.

GMD 702 F, 802 F.

• Передняя сцепка.
• Компактная конструкция с уменьшенными выступами.
• Плавающая параллельная подвеска на 4-х точках для косьбы на неровной почве.
• Овальные диски.
• Усиленная режущая рама.
• Усиленные подшипники дисков в легкосъёмном корпусе.
• Защита шестерёнчатой передачи.
• Шестерни большого диаметра.
• Высокая универсальность использования в комбинации с прицепом-самопогрузчиком или задненавесной косилкой.
• Барабанный валкообразователь.

Машина монтируется спереди на треугольник. Благодаря передней навеске косилка может разнообразно использоваться:

• самостоятельно как передненавесная косилка;
• в комбинации с другой косилкой монтируемой сзади кузова;
• в комбинации с погрузочной машиной для экономии времени при сборе ежедневного зеленого корма;

Плавающая подвеска.

Трапециевидное шарнирное соединение и особенная кинематика рамы облегчают переезд через препятствия и гарантируют соответствие неровностям грунта. Система давления на грунт обеспечивает раме устойчивость и постоянное давление.

Режущая рама:

• Высокопроизводительные шарикоподшипники в цельных, сохраняющих форму корпусах с уплотнением.
• Болты крепления промежуточных шестерней размещены на приваренных вкладышах из усиленной стали, что исключает отклонение осей.
• Большие шестерни из кованой стали, усиленные профили зубьев.
• Уплотнение всех элементов конструкции.
• Предохранение Protectadrive против перегрузки элементов приводного механизма в режущей раме: при столкновении рамы с большим препятствием приводной механизм защищён.
• Приваренные вкладыши из усиленной стали гарантируют защиту, а также более длительную эксплуатацию дисков и деталей крепления ножа.

Валкообразователь.

Корм выкладывается в воздушный валок 4-мя приведенными в действие сверху барабанами. Валок точно соответствует ширине колеи трактора: корм не будет скапливаться между барабанным валкообразователем и режущей рамой.

GMD 883.

• Равномерное распределение нагрузки.
• Крепкая конструкция режущей рамы.
• Плавающая подвеска.
• Гидропневматическая система регулировки давления на грунт Lift-control.
• Безостановочный предохранитель Non-stop.
• Гидравлическое боковое смещение задних косилок.
• Возможно применение с обычными тракторами.

Гидропневматическая подвеска Lift-control представляет собой комбинацию механического устройства с азотными аккумуляторами. Данный механизм обеспечивает постоянную связь между давлением на почву косилочного бруса и силой сопротивления движению, которую он контролирует во время работы. Основной принцип: чем больше сила трения (и, соответственно, сила сопротивления) на косилочном брусе, тем ниже становится давление на грунт. Эта постоянная автоматическая адаптация давления на почву означает, что косилочный брус точно копирует неровности почвы. Риск загрязнения скашиваемого корма существенно снижается, дернина не повреждается.

Азотные аккумуляторы.

Используя манометр можно регулировать давление косилочного бруса на почву в соответствии с условиями работы. На влажной почве, меньшее давление на почву исключает загрязнение скашиваемого корма. В сухих условиях и на неровных почвах большее давление гарантирует чистый и ровный срез.

Преимущества такой регулировки:

• меньшая мощность, требуемая для работы;
• меньшее потребление топлива;
• меньший износ защитных накладок под косилочным брусом;

GMD 602 GII, 702 GII, 802, 902.

• Задние трёхточечно-навесные косилки.
• Овальные диски.
• Центральное крепление подвижной рамы.
• Гидропневматическая система регулировки давления на грунт Lift-control и безостановочный предохранитель Non-stop.
• Встроенная навеска и гидроцилиндр для подъёма косилки.
• Усиленные подшипники, упроченные ножи и легко меняемые модульные корпуса подшипников дисков.
• Привод режущих органов через первый модуль со стороны трактора.
• Гидравлический перевод в транспортное положение вращением назад на 90°.

Благодаря подвижному, центральному креплению рамы давление распределяется равномерно по всей ширине. Режущая рама оптимально повторяет контур неровной поверхности почвы даже при большой скорости движения.

Предохранительная система "отскок-возврат" функционирует в комбинации с системой давления на грунт. Если рама наталкивается на препятствие, режущая балка уклоняется назад, поднимается через помеху и самостоятельно возвращается в первоначальное рабочее положение.

Перевод в транспортное положение осуществляется из кабины трактора. В транспортном положении режущая рама находится в середине трактора, центральное подвешивание автоматически запирается: большая безопасность на узких участках пути.

Модели GMD 802 и GMD 902 оборудованы встроенным гидравлическим подъёмником блока косилки. Благодаря этому устройству разворот в конце поля производится легко и быстро, задействовав гидрораспредилитель трактора. Основной карданный вал всегда остается в оптимальном положении. В положении для разворота клиренс между грунтом и режущей рамой составляет 40 см, что позволяет беспроблемно переезжать валки и сократить затраты времени на манёвры.

Данные модели так же оборудованы гидропневматической амортизацией для транспортировки. Это устройство предотвращает передачу ударных нагрузок трактора при транспортировке по проселочным дорогам и при быстром передвижении по дорогам. Рама тоже нагружается меньше и служит вследствие этого дольше.

GMD 400, 500, 600 GII, 700 GII, 800 GII, 801.

• Режущая рама, укомплектованная усиленными ножами и усиленными подшипниками дисков в легкосъёмном корпусе.
• Модификация HD для тяжёлых условий работы.
• Автоматическая блокировка режущей рамы в транспортном положении.
• Регулировка поперечного смещения при помощи штифтов навески.
• Предохранительная система.
• Валкообразующие колеса.

В модификации HD диски выполнены для применения в трудных условиях.

Они отличаются следующими признаками:

• Диски меньше и полностью защищены подводками: они не могут натолкнуться на препятствия.
• Диаметр разреза такой же, как при стандартных дисках: ножи у HD-дисков более длинные.
• На нижней поверхности диска сварное кольцо усиления повышает прочность и держит режущую раму в чистоте.

Болты крепления.

Левый болт крепления (со стороны направления движения) лежит дальше и ниже чем правый, так что крепление проводится быстро и без проблем. Благодаря регулировке болтов косилка может быть выставлена в зависимости от ширины колеи трактора вправо или влево.

Управление цилиндром подъемного механизма позволяет поднять косилку для переезда через валки. Благодаря удлинённому цилиндру на моделях GII можно косить на склонах до +/- 35 °. Ремень привода подтягивают гаечным ключом без демонтажа защитного экрана. Кроме того, тем же ключом могут исполняться следующие работы:

• демонтаж защитного экрана;
• смена дисков;
• смена ножей;
• подстройка давления на грунт пружиной;
