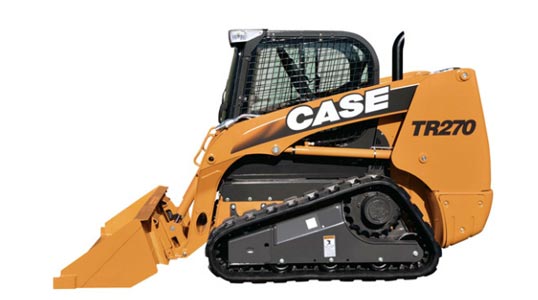

Погрузчик гусеничный (Case IH TR(TV))
Описание
Производство прекращено.
Предназначен для погрузки и перемещения различных матариалов, в том числе при проведении ландшафтных и строительных работ, возведении дорог и мостов и т.п.
Особенности:
- Погрузчик оснащен турбированным 4-х цилиндровым двигателем Tier 3.
- Гидросистема погрузчика опирается на работу шестеренчатого гидронасоса при подъеме и перемещении грузов. Дополнительный гидравлический контур на стреле погрузчика является стандартным компонентом всех компактных гусеничных мини-погрузчиков Case. Он предназначен для подключения гидравлических инструментов, требующих большой гидропоток, таких как фрезы, оборудование для измельчения пней или любые другие инструменты из широкого диапазона навесного оборудования предлагаемого Case. В качестве опции доступна высокопоточная гидравлическая система. На всех моделях, в стандартной комплектации установлены быстро-разъёмные соединения с торцевым уплотнением (соответствующие стандарту ISO). Наличие электрической разводки установленной на стреле погрузчика обеспечивает возможность электронного управления навесным оборудованием.
- Ходовая часть погрузчиков оснащена двумя 2-ух скоростными гидромоторами, позволяющими передвигаться на скорости 13,8 км/ч.
- Подъемная крышка капота и повортно-откидная задняя дверца обеспечивают простой доступ к основным узлам. Откидная кабина предоставляет доступ к двигателю, трансмиссии и гидравлической системе, упрощая при этом техническое обслуживание.
- Конструкция гусеничного шасси с приподнятой ведущей звездочкой обеспечивает долговечность и надежность мини-погрузчика. Все компоненты гусениц герметизированы и смазаны.
- Система управления соответствующая стандарту ISO, применяется в машинах европейской версии, использует левый рычаг управления для передвижения (переднее/заднее/круговое – вращение) и правый рычаг для управления стрелой (подъем/опускание,угол наклона ковша). Не европейские версии могут оснащаться как схемой управления ISO так и классической схемой управления H компании Case. Схема H представляет собой следующее - левый рычаг управления служит для вращения левых колес и управление стрелой (подъем/опускание), в то время как правый рычаг контролирует правые колеса и ковш (угол наклона ковша).
- Полностью сварная рама, не консольно расположенные штифты и втулки на стрелах погрузчиков, радиальный подъемный механизм (TR270, TR320) или вертикальный подъемный механизм (TV380) обеспечивают высокое усилие отрыва и грузоподъёмность.
- Стандартная механическая быстросменная сцепка совместима не только со всем сменным оборудованием для современной линейки мини-погрузчиков Case, но и с оборудованием для более раннех моделей мини-погрузчиков Case серии 3, малых колесных погрузчиков Case, а также с мини-погрузчиками большинства производителей. Также, в качестве опции, доступна гидравлическая быстросменная сцепка.
Технические характеристики
Case IH | TR270 | TR320 | TV380 |
---|---|---|---|
Грузоподъемность, кг | 1225 | 1451 | 1723 |
Высота погрузки, мм | 2500 | 2600 | 2800 |
Угол запрокидывания ковша на максимальной высоте, ° | 98,6 | 99,7 | 86 |
Угол запрокидывания ковша в нижнем положении, ° | 31 | 29,7 | 34,2 |
Угол запрокидывания ковша при транспортировке, ° | 39,6 | 38,3 | 53,5 |
Вылет кромки ковша при разгрузке на максимальной высоте, мм | 568 | 540 | 790 |
Высота подъёма точки крепления рабочих органов, мм | 3120 | 3200 | 3300 |
Сила отрыва ковша, кгс | 31,8 | 38,2 | |
Опрокидывающая нагрузка, кг | 2450 | 2902 | 2446 |
Высота погрузки штучных грузов, мм | 2900 | 3000 | 3200 |
Габаритные размеры и масса | |||
Длина, мм | 3300 | 3600 | |
Ширина, мм | 1700 | 1900 | |
Высота, мм | 2000 | ||
Масса эксплуатационная, кг | 3720 | 4355 | 4625 |
Высота по ковшу в верхнем положении, мм | 3900 | 4000 | 4100 |
Дорожный просвет, мм | 203 | 243 | |
Радиус поворота по ковшу, мм | 2000 | 2200 | |
Радиус поворота по корпусу, мм | 1600 | 1800 | |
Радиус поворота по креплению рабочих органов, мм | 1300 | 1400 | |
Колея, мм | 1400 | 1500 | |
Удельное давление на грунт, МПа | 0,39 | 0,33 | 0,34 |
Длина без рабочих органов, мм | 2670 | 3000 | 2900 |
Площадь опоры трактора, м² | 0,92 | 1,31; 1,38 | |
Гидросистема | |||
Давление в гидросистеме, МПа | 20,7 | ||
Производительность насоса, л/мин | 85 | ||
Диаметр гидроцилиндра подъёма стрелы, мм | 63,5 | ||
Диаметр штока подъёмного гидроцилиндра, мм | 44,5 | ||
Диаметр гидроцилиндра опрокидывания ковша, мм | 69,9 | 76,2 | |
Диаметр штока гидроцилиндра поворота ковша, мм | 34,9 | 38,1 | |
Время подъёма стрелы, с | 3,7 | 4,1 | |
Время опускания стрелы, с | 1,9 | 2,6 | |
Врема опрокидывания ковша, с | 2,3 | 2,7 | |
Время запрокидывания ковша, с | 1,7 | 2 | |
Ход гидроцилиндров опрокидывания ковша, мм | 410 | ||
Длина гидроцилиндра поворота ковша в закрытом состоянии, мм | 610 | ||
Ход гидроцилиндров подъема стрелы, мм | 805 | 817,9 | 891,5 |
Длина подъёмного гидроцилиндра в закрытом состоянии, мм | 1158 | 1200 | |
Двигатель | |||
Номинальная мощность двигателя, кВт | 52 (SAE J1349) | 63 (SAE J1349) | |
Номинальная мощность двигателя, л.с. | 70 (SAE J1349) | 84 (SAE J1349) | |
Марка | Case 432T/M3 | Case 432T/M3 | |
Количество цилиндров, шт. | 4 | ||
Номинальная частота вращения, об/мин | 2500 | ||
Максимальный крутящий момент, Нм | 275 | 340 | |
Частота вращения при максимальном крутящем моменте, об/мин | 1400 | ||
Объём двигателя, л | 3,2 | ||
Ёмкость топливного бака, л | 75,5 | 96,5 | |
Диаметр цилиндров, мм | 99 | ||
Ход поршня, мм | 104 | ||
Тип системы охлаждения | жидкостная | ||
Максимальная мощность, л.с. | 74 (SAE J1349) | 90 (SAE J1349) | |
Максимальная мощность, кВт | 55 (SAE J1349) | 67 (SAE J1349) | |
Заправочные ёмкости | |||
Объём масла в картере двигателя, л | 9,5 | ||
Ёмкость гидросистемы, л | 32,2 | 44,5 | |
Трансмиссия | |||
Транспортная скорость, км/ч | 5,8 (8,3 опция) | ||
Ходовая часть | |||
Ширина гусениц, мм | 320 | 400, 450 | |
Электросистема | |||
Напряжение бортовой сети, В | 12 | ||
Аккумулятор, ССА | 1000 | ||
Генератор, А | 95 | ||
Стартер, кВт | 4 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Case IH (Agricultural Equipment) - торговая марка CNH Industrial N.V. (Транснациональные корпорации) | - | производство прекращено |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
