Комбайн кормоуборочный прицепной (КПФ-2,4)

Описание

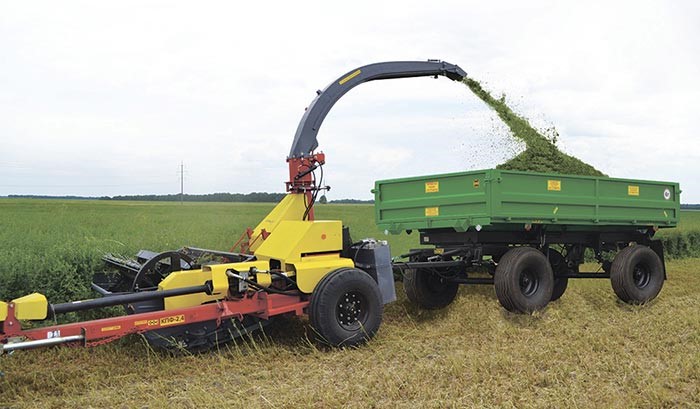

Предназначен для скашивания и подбора из валков подвяленных сеяных и естественных трав, скашивания кукурузы и других высокостебельных культур с одновременным их измельчением и погрузкой в транспортные средства измельченной массы, что используется для непосредственного скармливания скоту или приготовления сенажа, гранулированных и брикетированных кормов, травяной муки и силоса.

Комбайн состоит из прицепного измельчителя и сменных рабочих органов: подборщик, жатка для трав, жатка для силоса (кукуруза, подсолнечник и других культур).

Порядок работы комбайна:

При подборе из валков, подбирающий механизм подает массу непосредственно, а при скашивании жатками - при помощи мотовила к шнекам.

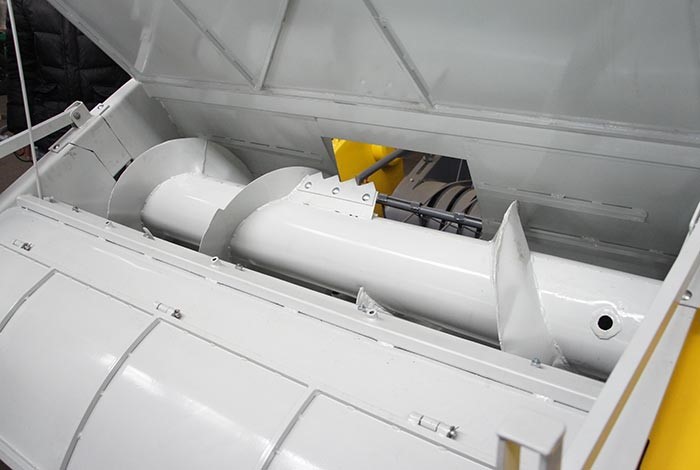

Шнеки подборщика и жаток суживают и направляют поток растительной массы в камеру питающего аппарата, где передние вальцы захватывают поток и подают на подпрессовку между верхними и нижними вальцами. Измельчающий барабан измельчает растительную массу и подает по силосопроводу в транспортное средство. Поворотом козырька силосопровода изменяют направление движения измельченной массы для равномерного заполнения транспортных средств.

Степень измельчения регулируют изменением скорости подачи массы в измельчающий аппарат питающими вальцами и изменением количества ножей на измельчающем барабане. Высоту среза растений устанавливают изменением положения полозков, которые копируют рельеф поля. В зависимости от убираемой культуры и высоты растений регулируют положение мотовила жатки для силосуемых культур.

Измельчитель

Измельчитель включает питающий и измельчающий аппараты, соединенные между собой.

Пять вальцев питающего аппарата, которые вращаются, принимают от шнека растительную массу, подпрессовывают ее подают к измельчающему аппарату. Необходимое уплотнение массы обеспечивает механизм подпрессовки.

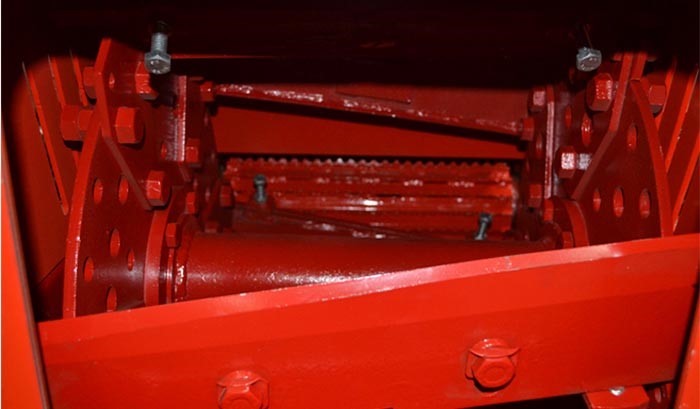

Барабан измельчающий представляет собой вал с дисками, к которым прикреплены опоры ножей.

На измельчающий барабан устанавливают шесть ножей. Степень измельчения устанавливается регулятором расхода на гидропанели. Ножи необходимо снимать вместе с лопастями.

Противорежущая пластина имеет четыре рабочие грани и может быть переставлена в процессе работы, что увеличивает срок ее использования.

Фиксатором стопорят измельчающий барабан при проведении технического обслуживания.

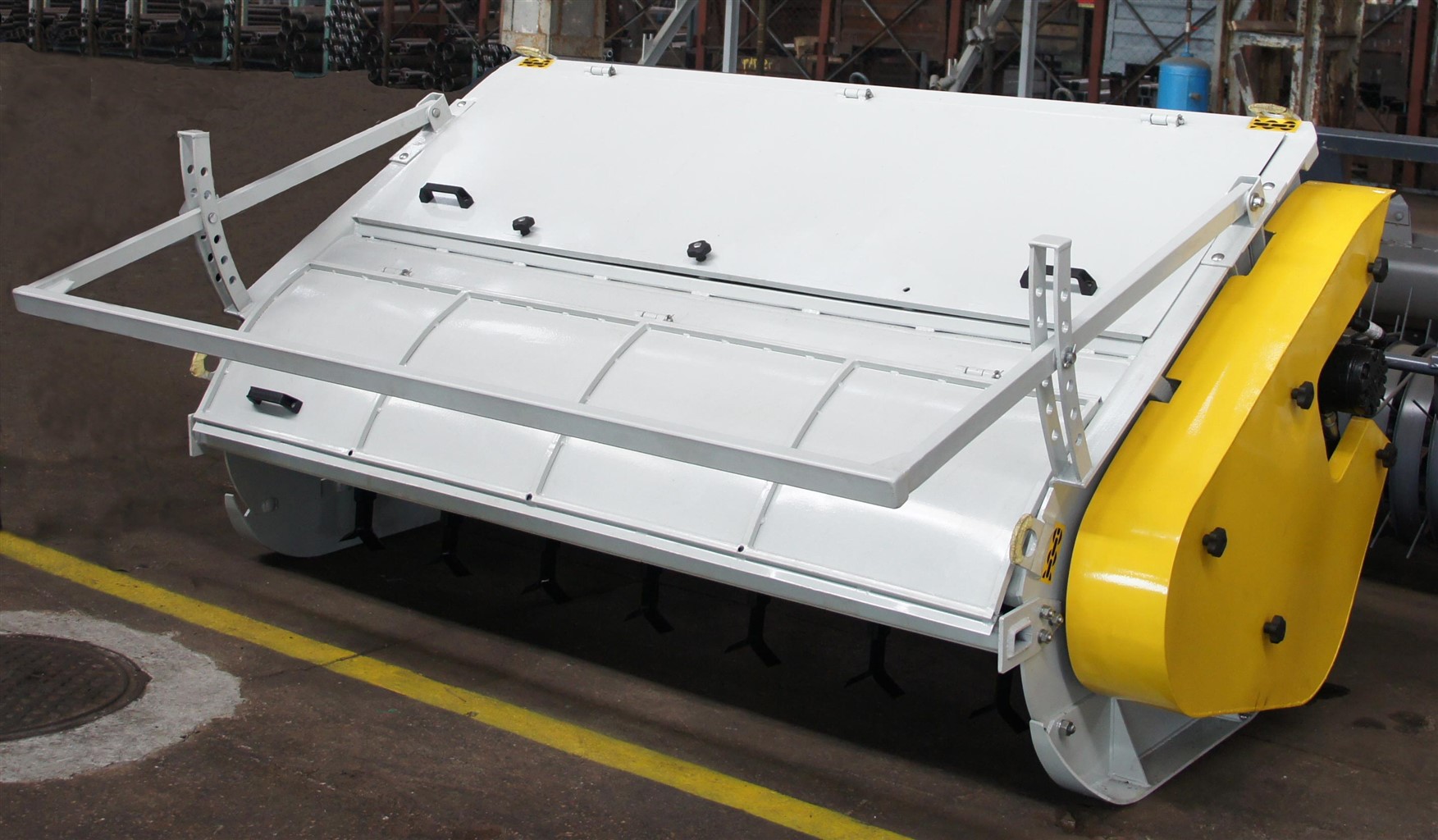

Жатка для трав

Жаткой для травы скашивают тонкостебельные культуры высотой до 1,5 м. Мотовило жатки состоит из четырех граблин с пружинными зубьями и металлических планок. Установленные на граблине ролики, перемещаясь по направляющей дорожке, обеспечивают подвод растений к режущему аппарату, удержание их в момент резки и подачу после среза к шнеку.

В приводе мотовила предусмотрены предохранительная и обгонные муфты, которые предотвращают вращение мотовила в обратном направлении при включении реверса.

Шнек имеет витки с левым и правым направлением и подающие лопатки. На цапфе шнека установлена спаренная звездочка с предохранительной муфтой.

Ножевой барабан с противорежущей пластиной позволяет убирать кукурузу высотой до 2 м, а отсекатель исключает попадания массы между мотовилом и боковиной при кошении высокостебельных культур.

Подборщик

Подборщиком проводят подбор предварительно скошенных и подвяленных трав из валков высотой до 0,6 м, шириной до 1,8 м и массой не более 6 кг на метр длины.

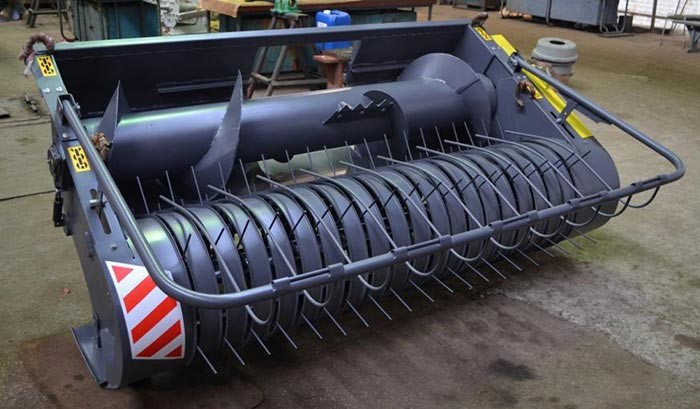

Подбирающее устройство включает в себя вал с дисками, в которых установлены на подшипниках пять граблин с пружинными зубьями.

Кривошипы перекатываются по направляющей дорожке и подают к шнеку растительную массу.

Шнек установлен в подпружиненных опорах и под действием растительной массы может перемещаться по направляющим в вверх. Подающие лопасти при необходимости могут быть сняты или может быть изменена их установка по диаметру. Звездочка привода шнека имеет предохранительную муфту, а звездочка на валу подбирающего механизма выполнена совместно с обгонной муфтой одностороннего действия, что обеспечивает отключение подбирающего механизма при включении реверса. Привод подборщика производится гидромотором через цепную передачу.

Жатка для силосуемых культур (кукурузы, подсолнечника)

Жатка для силосуемых культур предназначена для скашивания кукурузы, подсолнечника и других высокостебельных культур на корм с шириной междурядья 0,7 м при высоте до 4 м и диаметре стеблей до 55 мм. При этом допускается наклон стеблей до 30% от вертикали и влажность кормовой массы до 85%. В передней части жатки смонтирован полевой делитель. При работе на чистых рядковых посевах делитель используется как пассивный, а на смешанных посевах - как активный.

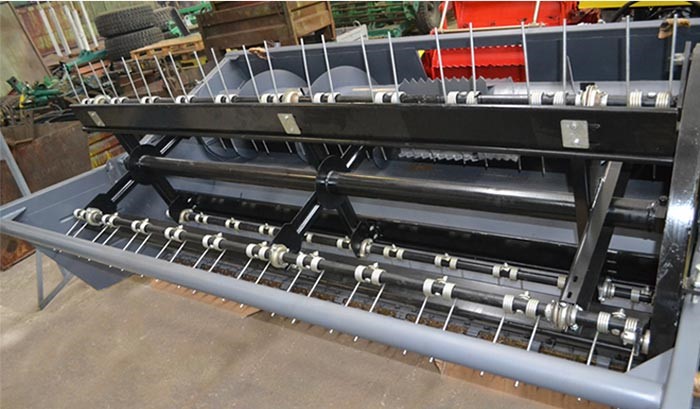

Натяжение цепочно-планчатого транспортера проводят при помощи подвижной балки, установленной в передней части платформы.

Мотовило установлено на шарнирных подвесках, что обеспечивает вынесение его вперед при подъеме гидроцилиндром.

Шнек жатки для силосуемых культур. Шнек установлен на подпружиненных опорах, что обеспечивает ему возможность перемещения в направляющих в зависимости от толщины слоя растительной массы.

Ножи жатки для силосуемыех культур. Режущий аппарат состоит из пальцевого бруса (который можно снять), сдвоенных пальцев, ножа, пластин трения и прижимов.

Степень измельчения зависит от скорости подачи массы в измельчающий аппарат, сменой количества ножей на измельчающем барабане.

Управление рабочими органами гидравлическое.

Комплектующие элементы гидравлической системы - ВОМ-кардан, мультипликатор, гидромоторы и дроссели управления производства «Bondioli & Pаvesi», (Италия).

Направление выдачи зелёной массы - назад (в прицеп или в валок на землю), налево (в идущее рядом трансп. средство), направо

Технические характеристики

	КПФ-2,4
Комплектация	КПФ 01.000А измельчитель	КПФ 05.000 подборщик	КПФ 34.000 с жаткой для скашивания трав	КПФ-2,4 с жаткой для силосуемых культур
Количество ножей, шт.	6 (3;6;12)	-		42
Производительность, т/ч	-	14,4-18	19-24	22
Ширина захвата, м	-	2	2,4	1,9
Частота вращения измельчающего аппарата, об/мин	1000	-
Рабочая скорость, км/ч	8-12
Высота подачи измельченной массы, м	3,5
Шины	12х16 (9х16) ГОСТ 7463-80
Требуемая мощность трактора, кВт	58,82-62,5
Требуемая мощность трактора, л.с.	80-85
Транспортная скорость, км/ч	20
Колея, мм	2450
Количество подающих вальцов, шт.	5	-
Тип главного рабочего органа	барабанный		сегментный	роторный с вращением ножей в вертикальной плоскости
Параметры ножей	-			10 мм толщина, СТ 65Г
Частота вращения валов, об/мин	-	92	-
Частота вращения мотовилова, об/мин	-		173	-
Габаритные размеры и масса
Масса, кг	1700	480	670	760
Длина, мм	-	7800
Ширина, мм	-	3100	3600	3100
Высота, мм	-	4000
Дорожный просвет, мм	250
Длина транспортная, мм	-	4900
Ширина транспортная, мм	-	3100	3500	3100
Высота транспортная, мм	-	2700
