Блочно-модульные насосные станции

• Насос: Zvezda RUS
• Производительность (м3/ч): до 10000
• Напор (м): до 150
• Полная автоматизация всех процессов и автономность. Встроенная система автоматики сама включает/отключает насосы в зависимости от давления или расхода, контролирует аварии и может удаленно передавать данные диспетчеру.
• Исполнения для любых климатических условий. Станции могут работать в температурном диапазоне от -50°C до +45°C.
• Защита от взлома, возможность установки сигнализации и систем видеонаблюдения.
• Шумоподавление. Возможность работы в непосредственной близости с жилой застройкой.
• Возможность демонтажа и транспортировки. При необходимости БМНС можно демонтировать, погрузить на трал и переместить на новую точку, сохранив всё оборудование.

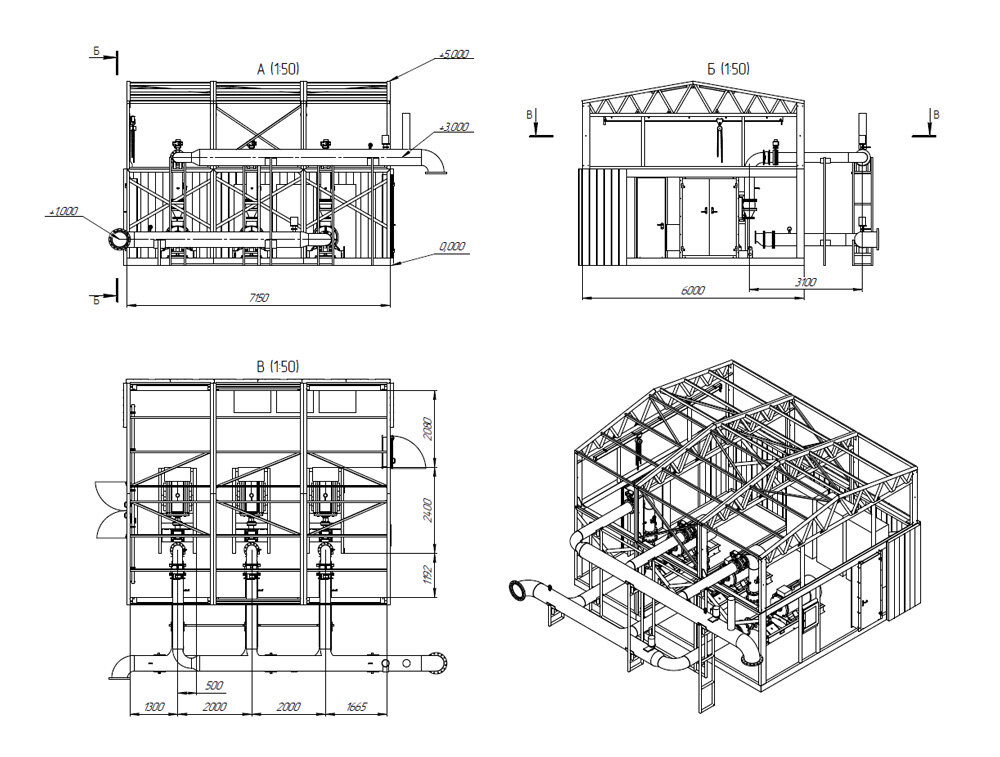

Главное преимущество БМНС — заводская сборка и полная внутренняя обвязка.

• Насосные агрегаты (2–4 шт., включая резервный или аварийный) — центробежные, многоступенчатые либо промышленные консольные (К, Д, 1Д).

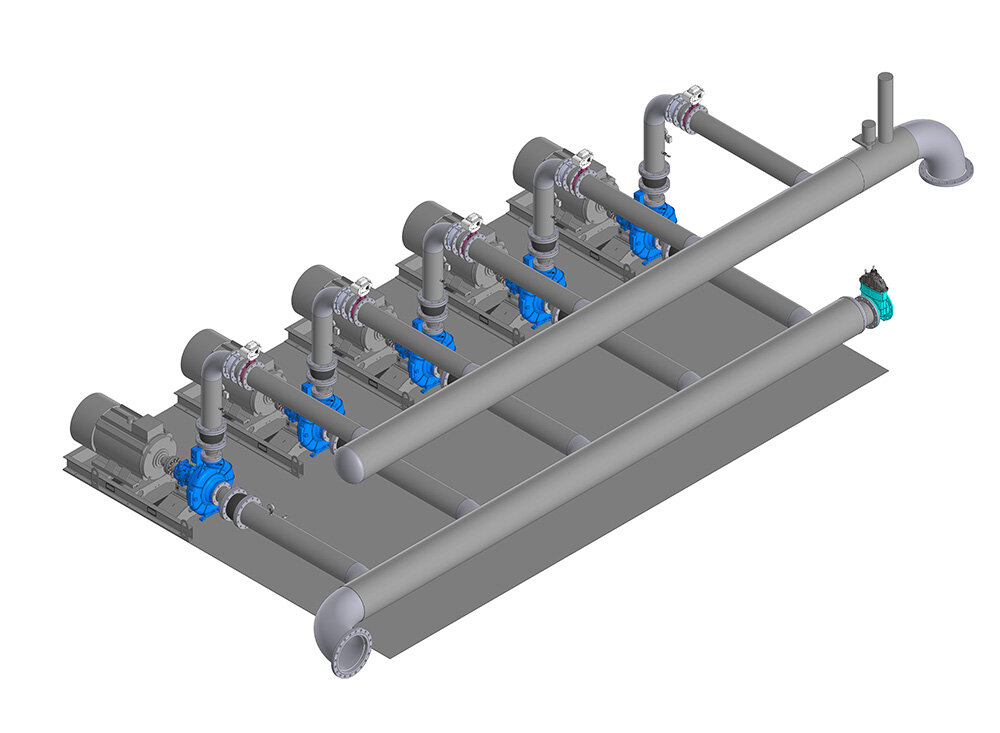

• Обвязка насосов — трубопроводы из стали (с ППУ-изоляцией при необходимости), нержавейки или напорного полиэтилена. Обязательно: обратные клапаны, запорная арматура (задвижки, шаровые краны), фильтры грубой и тонкой очистки.
• Мембранный расширительный бак (для компенсации гидроударов и поддержания давления при малых расходах).
• Подпорный клапан (регулятор давления «после себя») и перепускная линия с предохранительным клапаном.
• Коллектор подачи на выход из станции с установкой датчиков давления/расхода.

• Шкаф управления с программируемым логическим контроллером (ПЛК) и частотными преобразователями (опционально) — для автоматического пуска/останова, переключения ведущего/резервного насоса, поддержания заданного давления вне зависимости от расхода.
• Система защиты по сухому ходу, перегреву обмотки, току, вибрации, перекосу фаз.
• Контроллер удаленного мониторинга (GSM, Ethernet, RS-485 Modbus, Profibus DP) — интеграция в автоматизированные системы диспетчерского управления (АСУД, SCADA)

• Каркас из стальных гнутых профилей, обшивка оцинкованным металлом.
• Утеплитель (минвата, ППУ) толщиной 80–150 мм в зависимости от климатического исполнения.
• Внутренняя отделка — оцинкованный лист или панели.

• Электрика: Вводной щит, внутреннее освещение (рабочее/аварийное), розетки 220В, кабельные стойки.
• Микроклимат: Отопление (электрические ТЭНы или трубчатые электронагреватели (ТЭНы) с терморегулятором, реже — водяное подключение к внешней системе) и система принудительной вентиляции для отвода тепла от насосов летом.
• Дополнительно: Дренажная система (насос для откачки возможных протечек), датчики протечки, противодымная защита (при требовании пожарных служб).

БМНС проектируются под любой климат согласно ГОСТ 15150 для макроклиматических районов:

• ХЛ1 (Холодный климат, категория 1) — работа при температурах окружающего воздуха до -60°C. Толщина утеплителя стен/пола/крыши от 150 мм. Используются нагревательные кабели в полу, сдвоенные тамбурные двери с подогревом уплотнителя, масляные ТЭНы в отсеке насосов с запасом мощности 200%.
• УХЛ3, УХЛ4 (Умеренно-холодный) — от -40°C до +45°C. Базовая толщина утеплителя 80–100 мм. Подогрев пола + воздушный обогреватель с автоматической поддержкой +5…+7°C (чтобы при отключении циркуляции вода не замёрзла в течение 12–24 часов).
• Т (Тропический климат) — защита от конденсата, ультрафиолета, коррозии. Наружная покраска RAL 7035 (или заказной цвет) с полиуретановой эмалью, климат-контроль (кондиционер в дополнение к вентиляции). Все электрические компоненты — с влагозащитой IP65+.
• ОМ (Общемашиностроительное — морское) — для шельфовых проектов, плавучих буровых, прибрежных зон. Антикоррозионное покрытие типоразмера C5-M, герметичные вводы кабелей, взрывозащита по категориям IIB, IIC. Также существует взрывозащищенное исполнение (Ex) — для работы в зонах класса В-Iг, В-II, В-Iа (нефтепереработка, ЛВЖ, угольная промышленность). В таком блоке нет искрящих элементов; лампы, кнопки и шкаф управления имеют оболочки Exd (взрывонепроницаемая оболочка) или Exe (повышенная надежность), а насосы — с медными покрытиями для исключения искры при ударе.
