Машина зерноочистительная (воздушно-решетный сепаратор или фракционер) (ЗМ)

Описание

Предназначена для выполнения технологических операций по очистке и сортированию зерна, семян подсолнечника, орехов, фасоли и т.д.

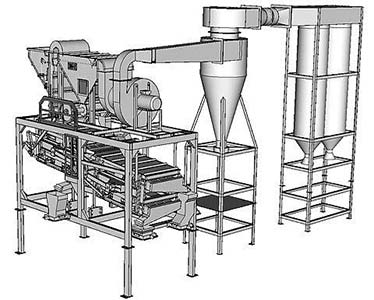

Воздушно-решетные сепараторы (зерноочистительные машины) ЗМ-2, ЗМ-5, ЗМ-10/5, ЗМ-15, ЗМ-20-Ф, ЗМ-40-Ф состоят из трех частей - решетной части, воздушной части и системы обеспыливания и очистки воздуха.

Суть новизны машин состоит в оппозитной схеме динамического самоуравновешивания. В машинах решетные станы уравновешивают сами себя. Эта схема снижает в несколько раз динамическую нагрузку на пол (перекрытие), вибрацию машины и здания.

Технические решения, на основе которых разработаны конструкции зерноочистительных машин защищены пятью патентами Российской Федерации.

Также использованы разработки академика ВАСХНИЛ Кубышева Владимира Алексеевича и его учеников – доктора тех. наук Лапшина Петра Николаевича, кандидатов тех. наук Климок Александра Ивановича и Орлова Алексея Андреевича.

Для обеспечения высокой эффективности работы воздушной части высокопроизводительных машин на них установлено по два независимых воздушных канала.

В машинах применяются качающиеся решета, обладающие наибольшей четкостью сортирования при очистке товарного и семенного зерна, переработке зерна в крупу, очистке и калибровке подсолнечника, кедрового ореха и т.п.

Машины устанавливаются в линиях и могут работать самостоятельно.

Основные преимущества зерноочистительных машин типа ЗМ:

В сравнении с машинами данного класса эти машины могут:

  • давать выходных фракций 3, 4 или 5;
  • при необходимости выбрасывать отработанный воздух в помещение;
  • обеспечивать отбор крупных камней и металлопримесей;
  • иметь более эффективную работу решет за счет применения щеточной очистки решет;
  • более качественная работа решет за счет лучшей работы механизма очистки решет, т.к. решета выполнены в виде долек, а щетки передвигаются на тележках;
  • обеспечивать более эффективную работу воздушно-очистительной части за счет полноразмерных пневмоканалов и большей выравненности воздушного потока, а на машинах высокой производительности за счет двух независимых пневмосепараторов, один до решет, другой после;
  • более высокая производительность решет за счет их работы на более высокой частоте колебаний, это достигается хорошей динамической уравновешенностью машины из-за оппозитной схемы работы решетных станов и других технических решений, которые защищены патентами Российской Федерации;
  • машины создают минимальную динамическую нагрузку на пол (перекрытие), по сравнению с машинами данного класса.

Технические характеристики

ЗМ-10/5ЗМ-15ЗМ-2ЗМ-5
Производительность на очистке семян, т/ч570,71,5
Производительность при подготовке товарного зерна, т/ч10151,53-4
Обслуживающий персонал, чел.1
Установленная мощность, кВт9,55132,254,5
Частота колебаний решетного стана, колебаний/мин430, 460425, 450, 475, 500380, 420, 460, 500440, 460, 480, 500
Площадь решет, м²6121,53,1
Площадь подсевных решет, м²1,530,380,78
Производительность по пшенице на очистка зерна на мельнице, т/ч2-0,51
Производительность на очистке и фракционировании подсолнечника и кедрового ореха, т/ч0,610,150,3
Производительность вентилятора, м³/ч7200750015504800
Габаритные размеры и масса
Длина, мм3220360024502800
Ширина, мм2030215012001550
Высота, мм2950360023002800
Масса, кг216033208151220
Высота с подставками, мм3550467029003400
ЗМ-20-ФЗМ-40-Ф
Производительность при подготовке товарного зерна, т/ч2040
Производительность на очистке семян, т/ч1020
Установленная мощность, кВт1530
Количество пневмосепарирующих каналов, шт.2
Количество фракций после решет, шт.3-4
Габаритные размеры и масса
Длина, мм32804250
Ширина, мм16502170
Высота, мм28003200
Масса, кг23304540

Производители

Организация Цена * Примечание
Агропромспецдеталь, ООО (Россия, Новосибирская область) -    по техническому заданию

Цены указаны в: Рубль c НДС (20%).

* Информация получена из открытых источников.
Не является публичной офертой.
