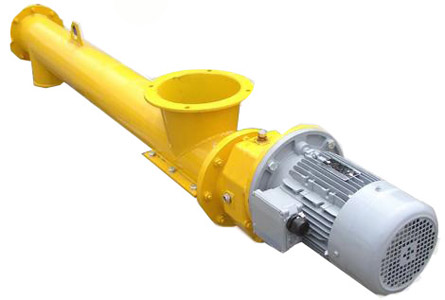

Питатель шнековый (ПШ)
Описание
Предназначен для подачи сыпучих продуктов (с насыпной массой от 0,4 до 3,5 т/м3) в весовые дозаторы, смесители и другие устройства. Питатели шнековые типа ПШ представляют собой конвейеры, в которых груз перемещается волочением по неподвижному желобу (трубе) вращающимися лопастями винта.
Шнековый питатель состоит из желоба (трубы), винтового шнека с заборной и транспортирующей частями и приводной секцией. Привод питателя осуществляется от электродвигателя и червячного редуктора (или мотор-редуктора). Заборная часть у питателя снабжена поворотными лопатками (с переменным шагом). Транспортирующая часть шнека выполнена в виде с сплошной винтовой поверхности с шагом 120, 200, 250, 400 мм.
Питатели длиною свыше 4 м собираются из нескольких транспортирующих секций. Питатели могут изготавливаться с правым и левым (верхним/нижним) расположением приводной секции относительно оси шнека.
Первые три цифры в обозначении питателя обозначают диаметр шнека в мм, последующие цифры - длину в метрах. Например, ПШ-200/4,0 - шнековый питатель с диаметром шнека 200 мм и расстоянием между осями загрузочного и выгрузочного окон 4 м.
- Привод конвейера (на выбор):
- эл.двигатель + муфта + редуктор;
- мотор-редуктор 4МЦ2С (ОАО «ПЗМП», г. Псков);
- мотор-редуктор «DanfossBauer» (Германия);
- мотор-редуктор «Bonfiglioli» (Италия);
Технические характеристики
ПШ-160 | ПШ-200 | ПШ-250 | ПШ-320 | ПШ-400 | ПШ-500 | |
---|---|---|---|---|---|---|
Производительность, м³/ч | 1-6,5 | 3-11 | 6,5-22,8 | 13,5-46,8 | 25-88 | 52-104 |
Тип | сплошной/лопаточный | |||||
Диаметр шнека, мм | 160 | 200 | 250 | 320 | 400 | 500 |
Установленная мощность, кВт | 0,75-7,5 | 1,1-18 | 2,2-22 | 3-30 | 4-45 | 5,5-90 |
Частота вращения шнека, об/мин | 40-147 | |||||
Толщина лопасти винта, мм | 4-8 | |||||
Толщина лопасти короба, мм | 3-7 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Курганский машиностроительный завод конвейерного оборудования, АО (КМЗКО) (Россия, Курганская область) | - | по техническому заданию |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
