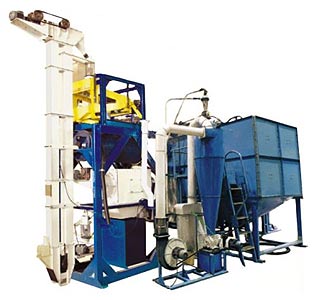

Агрегат очистки и подготовки зерна к помолу (ПТМА)
Описание
Предназначен для очистки и подготовки зерна пшеницы к помолу в сортовую муку. Aгрегат ПТМА-4 подходит для мельницы производительностью до 400 кг/ч.
- Основные составные части мельницы:
- нория;
- аспирационная колонка;
- рассев-сепаратор;
- триер;
- обоечная машина;
- машина увлажнитеьная;
- бункер отволаживания;
- блок очистки воздуха;
- Состав агрегата :
- рассев-сепаратор;
- мягкая обоечная машина;
- триер-куколеотборник;
- блок очистки воздуха;
- две аспирационные колонки;
- две нории;
- машина увлажнительная и бункер для отволаживания зерна емкостью 6 т;
- наличие щетки с независимым приводом на нижнем решете рассева-сепаратора обеспечивает стабильную качественную очистку зерна от мелких примесей за счет исключения забивания зерна мелкими примесями;
- камнеотборник обеспечивает более эффективную очистку зерна от минеральных примесей за счет блока очистки воздуха измененной конструкции;
- жесткая обоечная машина обеспечивает значительное повышение белизны муки и снижение зольности за счет эффективной очистки поверхности зерна от минеральных примесей;
- второе увлажнение способствует снижению зольности муки за счет смачивания наружных оболочек зерна;
- дополнительный сепаратор отделяет дробленое зерно и частицы оболочек, выделяющися из зерна на предыдущих переходах.
- триер-куклеотборник для отделения куколя, гречишки татарской, половинок зерна и др. примесей, ухудшающих качество муки;
- колонка аспирационная перед рассевом-сепаратором для предварительной очистки зерна от легких примесей и облегчения работы рассева;
- обойка мягкая до увлажнения для дополнительной очистки зерна от налипшей грязи, пыли и частично оболочек (в комплекте с блоком очистки воздуха);
- машина щеточная для удаления надорванных оболочек с зерна;
- бункер для отволаживания зерна (16 или 18 т).
- Преимущества ПТМА-1М (спецзаказ) перед ПТМА-1:
- По заказу возможна докомплектовка агрегата узлами:
В модель ПТМА-1 добавляется отбойник и щеточные машины.
В модель ПТМА-1М (спецзаказ) добавляется отбойник, второе увлажнение и щеточные машины.
Прохождение зерна: зерно из приемного бункера поднимается норией и проходит через аспирационную колонку, при этом от него потоком воздуха отвеиваются легкие примеси. Затем зерно поступает в рассев-сепаратор, в котором на двух решетах отсеиваются крупные и мелкие примеси. Далее зерно проходит через триер–куколеотборник, который отбирает семена куколя, гречишки татарской, половинки зерна и др. мелкие примеси. Затем зерно проходит через обоечную машину (в которой с его поверхности удаляется налипшая грязь, пыль и частично «зародыши») и через аспирационную колонку, (в которой от зерна отвеивается пыль, оставшаяся с зерном после обоечной машины). Затем очищенное зерно поднимается второй норией, увлажняется в увлажнительной машине и подается в одну половину бункера для отволаживания, а из второй половины бункера отлежавшееся зерно забирается на мельницу.
Технические характеристики
ПТМА-1 | ПТМА-1М | ПТМА-3 | ПТМА-4 | ПТМА-4ФЗ | |
---|---|---|---|---|---|
Установленная мощность, кВт | 23 | 28 | 50 | - | 11,75 |
Производительность по отлежке зерна, кг/ч | - | 400 | 800 | ||
Производительность на очистке зерновых культур, т/ч | 1,2 | 1,8 | 1-1,2 | ||
Ёмкость бункера, кг | 12000 | - | |||
Габаритные размеры и масса | |||||
Длина, мм | 7500 | 6800 | 12500 | 4300 | 5300 |
Ширина, мм | 5000 | 4700 | 6700 | 4100 | 4500 |
Высота, мм | 4300 | 4650 | 4500 | ||
Масса, кг | 6150 | 6750 | 9000 | 2100 | 3150 |
Показатели качества выполнения технологического процесса | |||||
Эффективность очистки, % | - | 70-95 | 75-95 | 70-95 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Пензтекстильмаш, ООО ПО Завод (Россия, Пензенская область) | 1 975 000 руб. | ПТМА-1М |
Пензтекстильмаш, ООО ПО Завод (Россия, Пензенская область) | 1 301 000 руб. | ПТМА-4Ф3 |
Пензтекстильмаш, ООО ПО Завод (Россия, Пензенская область) | 1 157 000 руб. | ПТМА-4 |
Пензтекстильмаш, ООО ПО Завод (Россия, Пензенская область) | 1 229 000 руб. | ПТМА-2 |
Пензтекстильмаш, ООО ПО Завод (Россия, Пензенская область) | 1 333 800 руб. | ПТМА-1 |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
