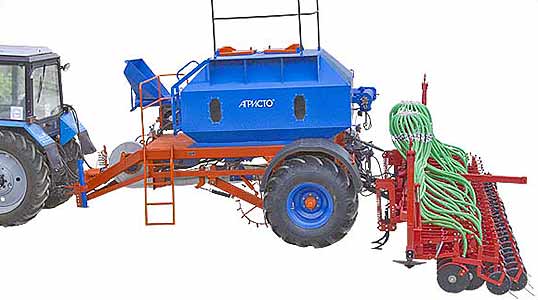

Сеялка зерновая пневматическая (Донэйр)

Описание

Предназначена для рядового посева зерновых. Сеялка зерновая пневматическая «Донэйр» оборудована усовершенствованными копирующими дисковыми сошниками специальной конструкции (типа сеялки Solitair фирмы Lemken, но усиленными).

Сеялки «Донэйр» выпускаются в разных модификациях – с расстоянием между сошниками 15 см, отличающиеся шириной захвата, количеством сошников и объемом бункера. Два типа рамы для рабочих органов: для ширины 4-8 метров они навесные, а для ширины 10-14 метров - прицепные.

Давление сошника 45 кг достаточно для сева после одного дискования. У модификации "МТ" сошник имеет больший вес и давление его 40-70 кг, что требует большей мощности трактора.

Пневматическая зерновая сеялка - технические особенности:

катушки-дозаторы зерновых сеялок Accord (Kverneland);
пневматическая система повышенной производительности;
шнековый загрузчик семян и удобрений может использоваться и для выгрузки остатков семян и удобрений;
усиленный дисковый сошник с возможностью регулирования заглубления пружиной и через прикатывающее колесо;
электронная система контроля вращения вентилятора, катушек и заполнения бункера;
бункер со шнековым загрузчиком, разделен в соотношении 40/60 для одновременного внесения удобрений;
привод вентилятора от гидромотора закрытой гидросистемы через ВОМ или через гидросистему трактора;
усиленная конструкция рамы и бункера;
агрегатируется с отечественными тракторами (МТЗ, Т-150, К-701);
два вентилятора при ширине 12мм и более.

Опционально на сеялку устанавливаются:

бортовой компьютер, контролирующий забивание сошников, обороты вентилятора и катушек и другие параметры сева;
видеокамера с монитором для визуального контроля сошников;
колеса увеличенного размера 30,5R32 (К-744).

Бункер сеялки может агрегатироваться с пропашными сеялками и почвообрабатывающими орудиями для внесения минеральных удобрений в почву.

Модернизация посевных комплексов. Прицепные рабочие органы «Донэйр» с двудисковыми сошниками "МТ" могут быть применены для модернизации имеющихся посевных комплексов, как одноосных, так и двуосных. Для этого имеется две сцепки. При подборе ширины рабочих органов «Донэйр» надо иметь ввиду, что двудисковым сошником можно сеять с большей скоростью, чем под лапы и поэтому их надо брать не шире, чем ширина захвата имеющегося ПК, чтобы обеспечить норму высева.

Зерновые сеялки «Донэйр» – технические и эксплуатационные особенности и преимущества.

Бункер сеялки «Донэйр» может быть агрегатирован с культиватором, дисковой бороной или глубокорыхлителем для внесения в почву одного и двух видов удобрений или использован как составляющее посевных комплексов «Прогресс» или «Нива Ставрополья».

1. Пневмопривод подачи семян зерновой сеялки.

По воздушному способу транспортирования семян от катушки к сошнику такие сеялки получили название пневматические. Для создания воздушного потока применяются центробежные вентиляторы с 2800-4500 об/мин.

2. Закрытая гидросистема пневматической сеялки.

Для привода вентилятора пневмосистемы сеялки «Донэйр» мы применяем аксиально-поршневой гидромотор с большим ресурсом эксплуатации. Это наиболее распространенный привод вентилятора от гидромотора – самый удобный и долговечный.

Гидромотор вентилятора сеялки «Донэйр» может питаться от гидросистемы трактора или от собственной (закрытой) гидросистемы сеялки.

Закрытая гидросистема питается от своего гидронасоса, который подключается к ВОМ трактора через кардан или навешиванием насоса прямо на ВОМ. В комплект поставки входит и кардан, и приспособление для установки гидронасоса на ВОМ трактора. Возможна установка ДВС Honda GX 670 (24 л.с.).

3. Универсальность закрытой гидросистемы.

Преимуществом закрытой гидросистемы является ее универсальность для разных тракторов и обособленность от гидросистемы трактора.

Это особенно важно, когда в конструкции трактора только одна гидросистема для трансмиссии и для навесных орудий или когда в гидросистеме тракторов применяются гидронасосы НШ, не позволяющие создать необходимое давление для раскрутки гидромотора вентилятора (например, НШ-100 трактора Т-150 раскручивает вентилятор сеялки «Донэйр» только до 2000-2100 об/мин при требуемых 2800-3200 об/мин).

Необходимо отметить, что качество масла для работы гидроцилиндров разнообразных сельскохозяйственных машин не сопоставимо с требованиями по качеству масла для аксиально-поршневого гидромотора привода вентилятора.

4. Надежная регулировка параметров вентилятора пневматической сеялки.

В нашей закрытой гидросистеме для регулирования оборотов вентилятора и поддержания стабильных оборотов вентилятора применен итальянский регулятор пропорционального расхода масла с глицериновым манометром, для охлаждения масла – радиатор с вентилятором, а для очистки масла – масляный фильтр.

В комплект поставки входит запасной фильтроэлемент.

5. Надежная система охлаждения гидромотора.

Емкость гидробака – 120 л, что в три раза превышает производительность гидронасоса.

Объема масла достаточно для естественного охлаждения масла, а радиатор служит для дополнительной защиты от перегрева в случае высокой температуры окружающего воздуха.

6. Универсальный бункер для семян и удобрений зерновой сеялки.

Бункер двухсекционный, в зависимости от ширины захвата 4, 6, 8 или 12 куб. м, разделен в соотношении 40/60, в горловине бункера установлена сетка с ячейкой 20х20.

В бункере 4 куб. м применяется две катушки – одна для семян, другая для удобрений. В бункере 6, 8 и 12 куб. м применяется четыре высевающих аппарата – два для семян и два для удобрений.

Все катушки однотипные и взаимозаменяемые (в комплект поставки входит две запасные катушки для бункеров 6 и 8 куб. м и одна для бункера 4 куб. м).

7. Высококачественные высевающие катушки сеялки.

Это инжекторные катушки немецких зерновых сеялок Accord. Данный тип катушек широко применяется всеми европейскими производителями сеялок (фирмами Gaspardo, Kverneland, Kuhn и другими).

8. Особенности инжекторного типа высевающей катушки.

Путем создания в воздуховоде заужения (метод инжектора) перед высевающей катушкой создается разряжение, с помощью которого семена «высасываются» из катушки. Поэтому в таких сеялках на семенном бункере почти всегда применяют не жесткие люки, а мягкие тенты только для защиты семян от осадков.

В пневматических сеялках, в которых используется другой тип катушек, для выталкивания семян из бункера используют метод создания в бункере избыточного давления путем ввода в бункер дополнительного воздуховода от вентилятора пневмосистемы. Бункер таких сеялок должен быть герметичным.

9. Удобная регулировка нормы высева сеялки.

Регулировка нормы высева семян осуществляется изменением приемочного окна высевающей катушки.

Обороты же самой катушки при одной скорости движения сеялки всегда одинаковые. Нет необходимости в сложном подборе звездочек для изменения нормы высева, достаточно сделать несколько оборотов винта на катушке и визуально по шкале (линейке) на катушке изменить норму высева.

Для опорожнения бункера от оставшихся семян или удобрений в катушке есть специальный лючок, а в нижней части бункера дополнительные закрывающие отверстия.

10. Загрузка и выгрузка семян без сторонних загрузчиков сеялок.

Для удобства выгрузки семян и удобрений конструкция бункера (высота рамы и ход шарниров шнекового транспортера) позволяет развернуть загрузчик на 180° и завести приемочный лоток под бункер для осуществления его выгрузки.

Складная лестница с поручнями создают дополнительные удобства при загрузке и обслуживании сеялки.

11. Надежная конструкция рамы зерновой сеялки.

Рама жесткая и надежная, изготовлена из трубы 160х120х8 и дополнительно усилена поперечинами и подрамником.

Для повышения антикоррозионных свойств используется качественная порошковая краска.

12. Широкая универсальность применения навесных орудий.

Для подъема-опускания рабочих органов сеялки применена стандартная задняя навеска трактора.

Это дает возможность агрегатировать с бункером сеялки другие орудия, как нашего предприятия – дисковая борона «Дисколайт», пружинная борона БК-9 и БК-12, полевой культиватор «Агритоп», посевной комплекс «Прогресс», так и других производителей сельскохозяйственной техники.

Для сеялок с объемом бункера 8 и 10 куб. метров предусмотрена усиленная гидравлическая навеска. Такая усиленная навеска по заказу может быть установлена и на сеялке с объемом бункера 6 куб. метров.

В стандартную комплектацию бункеров входят колеса 18,4-24 диаметром 1300 мм и шириной 450 мм (это заднее колесо комбайна Дон-1500).

Для сеялок объемом 8 куб. метров, которые планируется использовать с сеялками шириной более 8 метров или на полях с рыхлой почвой, рекомендуем использовать колеса увеличенного размера, например, 30,5R32 (К701).

13. Дисковый сошник сеялки.

Сошник сеялки «Донэйр» – это основной орган, определяющий надежность и совершенство сеялки в целом. При изучении разнообразных сошников мы остановились на довольно сложном варианте двухдискового копирующего сошника на параллелограмной подвеске с опережением одного диска другим.

Во-первых, опережение одного диска на 2,5 см перед другим позволяет сошнику лучше разрезать растительные остатки, не забиваться и самоочищаться. Расстояние между сошниками 15 см (или 17,5 см). А расстояние между первым и вторым рядом в 25 см позволяет лучшему прохождению растительных остатков.

Во-вторых, параллелограммная подвеска сошника со смазываемыми осями, с ходом 25 см позволяет отлично копировать неровности почвы и при этом иметь одинаковый угол вертикальной и горизонтальной оси вхождения диска в почву.

В-третьих, применение износостойких дисков – 373 мм фирмы Ofas (Италия) и надежных двухрядных необслуживаемых подшипников FKL (Словения) позволили получить превосходный результат надежности этого ответственного узла. А специальные наружные и внутренние чистики дисков создают дополнительные удобства на тяжелых глинистых и черноземных почвах, склонных к налипанию.

В-четвертых, атмосферное опорно-прикатывающее колесо имеет точную винтовую регулировку с метрической шкалой для регулировки заглубления от 2 до 8 см, а также чистик от налипания почвы, и обеспечивает точный контроль глубины заделки семян и лучший контакт земли с семенами, способствуя этим быстрому и равномерному прорастанию.

В-пятых, разнообразная регулировка усилия заглубления производится одной, двумя или тремя пружинами с давлением сошника 40-70 кг, что позволяет точно учитывать состояние почвы, скорость сева и глубину заделки семян.

14. Электронная система контроля высева зерновой сеялки.

Электронная система контроля предлагается в двух вариантах:

базовая (входит в цену): выводит на табло попеременно обороты вентилятора и катушек и сигнализирует о нижнем уровне семян и удобрений;
расширенная – это программируемый бортовой компьютер «АХМ-Контроль», который показывает и контролирует обороты вентилятора и высевающих катушек, скорость движения сеялки, обработанную площадь и самое главное – забивание сошников, для чего на каждый семяпровод устанавливается датчик емкостного типа из нержавеющей стали. В случае отклонения от норм высева или забивания сошника, его номер выводится на табло, подается звуковой сигнал и выводится соответствующая надпись (например, «увеличить скорость движения», «низкие обороты вентилятора» или «Нет высева в семенниках … 12 … 34» и т.д.).

15. Удобство транспортировки пневматической сеялки.

Перевозку сеялки может произвести автомобиль Камаз – «сельхозник» с прицепом, это позволяют делать габариты бункера сеялки и ее небольшая простая разборка.

В кузов автомобиля грузится бункер, а в прицеп – ось с колесами и рабочие органы. В инструкции по эксплуатации сеялки есть сборочные чертежи с описанием процесса сборки, с помощью которых Покупатель может дособрать сеялку своими силами.

Части этой машины связаны с другими:

Технические характеристики

Донэйр	400/24-V4	530/32-V6	585/40-V6	615/42-V6	615/42-V8	680/40-V4	680/40-V6	680/40-V8
Агрегатируемость, тс	1,4	2		3
Ширина захвата, м	4	5,3	5,85	6,15		6,8
Количество сошников, шт.	24	32	40	42		40
Ширина междурядья, см	17,5		15			17,5
Производительность, га/ч	3,2-4,8	4,2-6,4	4,7-7	4,9-7,4		5,4-8,2
Тип сошника	дисковый
Глубина заделки семян, см	2-8
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	4000	6000			8000	4000	6000	8000
Ёмкость семенного бункера, л (суммарная)	2400	3600			4800	2400	3600	4800
Ёмкость тукового бункера, л (суммарная)	1600	2400			3200	1600	2400	3200
Агрегатируется с трактором	МТЗ-82	ДТ-75		МТЗ-1221		ДТ-75	МТЗ-1221
Требуемая мощность трактора, кВт	59	74	88	96	103	88		103
Требуемая мощность трактора, л.с.	80	100	120	130	140	120		140
Рабочая скорость, км/ч	8-12
Привод вентилятора	аксиально-поршневой гидромотор
Тип высевающих аппаратов	катушки-дозаторы зерновых сеялок Accord
Норма высева, кг/га	0-300
Норма высева удобрений, кг/га	0-300
Шины семенного бункера	18,4R24				30,5R32	18,4R24		30,5R32
Габаритные размеры и масса
Масса, кг	3100	4600	4500	5100	5500	3600	3900	4400
Сошники
Давление сошника на грунт, кг	30-50	30-45				30-50
Количество рядов сошников, шт.	2
Расстояние между рядами сошников, мм	250

Донэйр	705/48-V6	705/48-V8	800/48-V6	800/48-V8	820/48-V6	820/48-V8	825/56-V8	975/66-V8
Агрегатируемость, тс	3						4	5
Ширина захвата, м	7,05		8				8,25	9,75
Количество сошников, шт.	48						56	66
Ширина междурядья, см	15		17,5				15
Производительность, га/ч	5,6-8,5		6,4-9,6				6,6-9,9	7,8-11,7
Тип сошника	дисковый
Глубина заделки семян, см	2-8
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	6000	8000	6000	8000	6000	8000
Ёмкость семенного бункера, л (суммарная)	3600	4800	3600	4800	3600	4800
Ёмкость тукового бункера, л (суммарная)	2400	3200	2400	3200	2400	3200
Агрегатируется с трактором	МТЗ-1221	Т-150						К-701
Требуемая мощность трактора, кВт	103	118	103	118	103	118	132	177
Требуемая мощность трактора, л.с.	140	160	140	160	140	160	180	240
Рабочая скорость, км/ч	8-12
Привод вентилятора	аксиально-поршневой гидромотор
Тип высевающих аппаратов	катушки-дозаторы зерновых сеялок Accord
Норма высева, кг/га	0-300
Норма высева удобрений, кг/га	0-300
Шины семенного бункера	18,4R24	30,5R32	18,4R24	30,5R32	18,4R24	30,5R32
Габаритные размеры и масса
Масса, кг	6200	6600	5200	5600	6200	6600	4050	4550
Сошники
Давление сошника на грунт, кг	30-45		30-50		30-45
Количество рядов сошников, шт.	2
Расстояние между рядами сошников, мм	250

Донэйр	400/26-V2,5 МТ	510/34-V2,5 МТ	640/42-V2,5 МТ
Тип агрегатирования	бункер: прицепной, посевная секция: навесная
Агрегатируемость, тс	1,4	2	3
Ширина захвата, м	4,15	5,25	6,5
Количество сошников, шт.	26	34	42
Ширина междурядья, см	15
Производительность, га/ч	3,3-5	4,2-6,3	5,2-7,8
Тип сошника	дисковый
Глубина заделки семян, см	2-8
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	2500
Ёмкость семенного бункера, л (суммарная)	1500
Ёмкость тукового бункера, л (суммарная)	1000
Требуемая мощность трактора, кВт	53,8	66,2	88,3
Требуемая мощность трактора, л.с.	80	90	120
Рабочая скорость, км/ч	8-12
Привод вентилятора	аксиально-поршневой гидромотор
Тип высевающих аппаратов	катушки-дозаторы зерновых сеялок Accord
Норма высева, кг/га	0-300
Норма высева удобрений, кг/га	0-300
Шины семенного бункера	18,4R24
Габаритные размеры и масса
Масса, кг	2600	2900	3200
Сошники
Давление сошника на грунт, кг	40-70
Количество рядов сошников, шт.	2
Расстояние между рядами сошников, мм	250

Донэйр	585/40-V6 МТ	615/42-V6 МТ	705/48-V6 МТ	825/56-V8 МТ	975/66-V8 МТ
Тип агрегатирования	бункер: прицепной, посевная секция: навесная				бункер: прицепной, посевная секция: прицепная
Агрегатируемость, тс	2	3			4
Ширина захвата, м	5,95	6,3	7,2	8,4	10
Количество сошников, шт.	40	42	48	56	66
Ширина междурядья, см	15
Производительность, га/ч	4,8-7,1	5-7,6	5,8-8,6	6,7-10,1	8-12
Тип сошника	дисковый
Глубина заделки семян, см	2-8
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	6000			8000
Ёмкость семенного бункера, л (суммарная)	3600			4800
Ёмкость тукового бункера, л (суммарная)	2400			3200
Требуемая мощность трактора, кВт	88,3	95,6	103	117,7	147,1
Требуемая мощность трактора, л.с.	120	130	140	160	200
Рабочая скорость, км/ч	8-12
Привод вентилятора	аксиально-поршневой гидромотор
Тип высевающих аппаратов	катушки-дозаторы зерновых сеялок Accord
Норма высева, кг/га	0-300
Норма высева удобрений, кг/га	0-300
Шины семенного бункера	18,4R24			30,5R32
Габаритные размеры и масса
Масса, кг	4500	5100	6200	7300	7800
Сошники
Давление сошника на грунт, кг	40-70
Количество рядов сошников, шт.	2
Расстояние между рядами сошников, мм	250

Донэйр	1200/80-V12 МТ	1400/96-V16 МТ	1700/114-V16 МТ
Тип агрегатирования	бункер: прицепной, посевная секция: прицепная
Агрегатируемость, тс	5	7	8
Ширина захвата, м	12	14,4	17
Количество сошников, шт.	80	96	114
Ширина междурядья, см	15
Производительность, га/ч	9,6-14,4	11,5-17,3	13,6-20,4
Тип сошника	дисковый
Глубина заделки семян, см	2-8
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	12000	16000
Ёмкость семенного бункера, л (суммарная)	7200	9600
Ёмкость тукового бункера, л (суммарная)	4800	6400
Требуемая мощность трактора, кВт	183,9	220,6	264,8
Требуемая мощность трактора, л.с.	250	300	360
Рабочая скорость, км/ч	8-12
Привод вентилятора	аксиально-поршневой гидромотор
Тип высевающих аппаратов	катушки-дозаторы зерновых сеялок Accord
Норма высева, кг/га	0-300
Норма высева удобрений, кг/га	0-300
Шины семенного бункера	30,5R32
Габаритные размеры и масса
Масса, кг	9300	11800	13700
Сошники
Давление сошника на грунт, кг	40-70
Количество рядов сошников, шт.	2
Расстояние между рядами сошников, мм	250

Производители

Организация	Цена от *	Примечание
Агристо, ООО (Россия, Воронежская область)	1 034 500 руб.	СЗП 615/42 – V2,5 (15)
Агристо, ООО (Россия, Воронежская область)	1 344 000 руб.	СЗП 615/42 – V6 (15)
Агристо, ООО (Россия, Воронежская область)	722 000 руб.	СЗП 400/26 – V2,5 (15)
Агристо, ООО (Россия, Воронежская область)	933 500 руб.	СЗП 510/34 – V2,5 (15)
Агристо, ООО (Россия, Воронежская область)	1 530 000 руб.	СЗП 705/48 – V6 (15)
