Пневмоперегружатель (ПП)

Описание

Предназначен для транспортировки зерновых культур и других схожих по физическим свойствам сыпучих продуктов.

Применение пневмоперегружателей позволяет перемещать продукт на значительные расстояния, производить загрузку и разгрузку автомобильного, железнодорожного транспорта, емкостей хранения продуктов, судов.

Работа перегружателя осуществляется за счет разряжения в пневмосистеме: воздух, засасываемый через заборное устройство, захватывает продукт и транспортирует его в циклон-осадитель. В результате уменьшения скорости потока продукто-воздушной смеси и центробежных сил, возникающих при изменении направления потока, в циклоне происходит отделение продукта, который через шлюзовой затвор выводится и подается в нагнетающий продуктопровод для дальнейшей транспортировки.

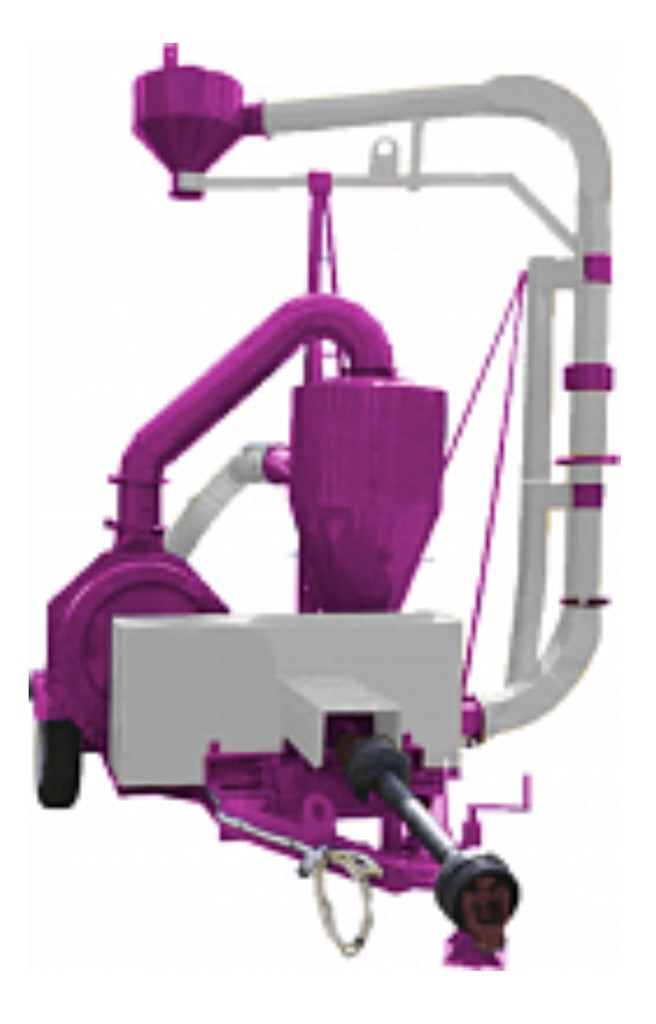

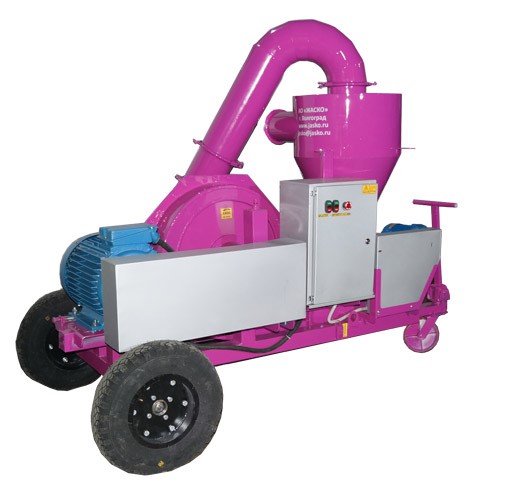

Пневмоперегружатель состоит из вентилятора высокого давления с электродвигателем, циклона-осадителя, шлюзового затвора, воздуховода, пульта управления, которые установлены на раме, а также продуктопроводов, устройства заборного, циклона-успокоителя.

Принцип работы:

Вентилятор создаёт вакуум в заборном циклоне, в который по приёмному трубопроводу засасывается зерно с помощью специального заборного устройства. Освободившийся в циклоне от зерна воздух подаётся в вентилятор и далее в напорный трубопровод. Шлюзовое устройство разделяет вакуум циклона и давление напорного трубопровода и одновременно пересыпает зерно в напорный трубопровод, в котором продукт подхватывается воздухом и перемещается в точку выгрузки.

По заказу возможно изготовление пневмоперегружателя из нержавеющей стали.

Преимущества:

  1. Большие резиновые колеса ПП устойчивы, долговечны, позволяют передвигать пневмоперегружатель по неровным поверхностям складских территорий.
  2. Рама пневмоперегружателя ПП крепкая, не прогибается.
  3. Забор воздуха из циклона в вентилятор осуществляется через металлический трубопровод. Так как воздух поступает с пылью и примесями, содержащимися в продукте, гибкий трубопровод быстро протирается.
  4. Конструкция приемного циклона. Ниже приведено схематичное изображение приемного циклона, используемого в пневмоперегружателе ПП-25. Данная конструкция (циклон в циклоне) имеет ряд преимуществ по сравнению с циклоном других производителей (циклон с сеткой):
    • благодаря двум ступеням очистки – пыль и мелкая фракция не попадет в вентилятор,
    • происходит окончательное разделение воздуха и продукта во втором (внутреннем) циклоне.

При конструкции приемного циклона с сеткой (как у других производителей) мелкий продукт проскакивает через неё и попадает в вентилятор что приводит его к преждевременному износу, если же установить сетку мелкого диаметра – она будет забиваться, что ведет к значительному уменьшению производительности. Если в продукте есть шелуха или пленка, а также если сам продукт мелкодисперсный, на сетке образуется трудно очищаемая пробка (более трудоемкое и сложное обслуживание).

Технические характеристики

ПП-15ПП-25ПП-25ТПП-5
Производительность, т/ч0-150-250-5
Установленная мощность, кВт23,139,2-12,1
Число оборотов ВОМ, об/мин-1000-
Габаритные размеры и масса
Длина, мм230025002300
Ширина, мм130028001300
Высота, мм1800230037001800
Масса, кг520800850450

Производители

Организация Цена * Примечание
Жаско, АО (Россия, Волгоградская область) -    по запросу

Цены указаны в: Рубль c НДС (20%).

* Информация получена из открытых источников.
Не является публичной офертой.
