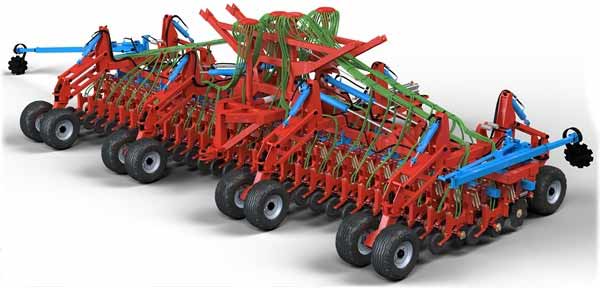

Сеялка стерневая зерновая для прямого сева (Донэйр-НТ II)

Описание

Предназначена для сева зерновых в необработанную почву (прямого сева), а также сева при технологии минимальной обработке почвы.

Для этого служат мощная рама и усиленные двудисковые сошники с шагом 19 см и давлением 80-160 кг. Растительные остатки разрезаются колторным волнистым диском, который ещё и рыхлит почву в месте сева. Двухрядная компановка рамы обеспечивает прохождение большого количества растительных остатков. Плавающая сцепка, копирующие боковые секции не требующие догруза и копирующие сошники с ходом вверх-вниз 30 см обеспечивают идеальную заделку семян по всей ширине в самых сложных условиях прямого сева. При минимальной обработке почвы большой вес рамы компенсируется большими спаренными колесами.

Технические особенности зерновой стерневой сеялки «Донэйр-НТ II»:

Агрегатирование с тракторами Т-150, К-700, К-701, К-704, К-744Р1 и другие
Пневмосистема повышенной производительности с вентилятором 45 см;
Катушки-дозаторы инжекторного типа с простой безступенчитой регулировкой нормы высева 4-300 кг/га;
Двухсекционный бункер для одновременного внесения сыпучих минеральных удобрений с нормой 10-300 гк/га;
Шнековый загрузчик с гидроприводом пригодный дл насоса НШ;
Двудисковые копирующие сошники с ходом вверх-вниз 30 см, с опережением на 2 см одного диска другим, давлением 80-160 кг (80-200 кг при колторе на сошнике);
Колтерный волнистый диск (по выбору):
а) на отдельной стойке ø510;
б) на сошнике ø460;
Большие спаренные колеса рамы оказывают малое давление на почву, что позволяет применять сеялку при минимальной обработке почвы;
Мощная рама (и секций рамы) не требует дополнительных грузов при тяжелых условиях груза;
Плавающая сцепка, копирующие боковые секции ±15° обеспечивают одинаковую идеальную заделку семян по всей ширине сеялки;
Прикатывающее колесо 75х350 с атмосферной шинкой с ребром для качественного прикатывания и дружных всходов;
Наружные чистики и прикатывающее колесо сзади позволяют сеять по переувлажнонной почве. Это важная отличительная особенность от сеялок с однодисковым сошником, например 1895 John Deer, G-600, MonoDisco, Gerardi Turbosem АгроСоюз;
Три вида колторных дисков с разной формой волны (в стандарте 8 волн для большего рыхления по бокам);
Поворотные оси спаренных колес рамы позволяют иметь наименьший радиус при поворотах.

Стерневая зерновая сеялка «Донэйр-НТ II» для прямого сева (по технологии «No-Till»).

Главная задача стерневой сеялки прямого сева – преодоление растительных остатков и твердой почвы для заделки семян. Лучше всего с этим справляется разрезающий диск, расположенный перед сошником. Такой разрезающий диск называется колтер (Coulter – резак, нож плуга) он бывает разных форм. Наиболее распространенный универсальный волнистый колтер, который ещё и рыхлит почву по бокам, по линии хода сошника, то есть выполняет две функции – разрезает растительные остатки и рыхлит почву в месте сева облегчая сошнику выполнение задачи качественной заделке семян.

Стерневая сеялка «Донэйр-НТ II» - это сеялка прямого сева по технологии «No-Till» (или по "нулевке") – функциональный аналог сеялок NTA-4010HDA, NTA-3510, Spartan (Great Plaint), G-600 Doble Disco (Gherardi). Чтобы иметь возможность сеять по необработанной почве сеялка обладает специфическими особенностями:

1) Колтор.

Колторный (волнистый) разрезающий диск на поворотной оси, расположенный перед сошником эффективно разрезает растительные остатки на глубине ниже на 2-3 см, чем работает семенной сошник и рыхлит на 3-5 см почву в полосе сева. По мере износа колторного диска он плавно опускается винтовым приспособлением. Колторный диск ø510 мм фирмы «Ofas» (Италия) из износостойкой боросодержащей стали. Ступица диска с двухрядным необслуживаемым радиально упорным роликовым подшипником увеличенного ресурса с пружинной защитой от перегрузок. Давление колторного диска 60кг. Поворотная ость также снимат нагрузки с подшипника при поворотах сеялки.

2) Копирующий сошник.

За колторным диском расположен усиленный двудисковый сошник давлением 80-160 кг (давление регулируется пружинами) на параллелограммной навеске с ходом 30 см для превосходного копирования почвы. Узлы скольжения на необслуживаемых капролоновых втулках (в комплект поставки входят запасные капролоновые втулки). Диски ø373 мм из износостойкой боросодержащей стали фирмы «Ofas» (Италия). На ступицах дисков применены двухрядные радиально упорные шариковые подшипники FKL увеличенного ресурса с тройной защитой. Диски расположены с опережением один другого на 2 см, что позволяет лучше заглубляться, разрезать растительные остатки и самоочищаться.

Важной отличительной особенностью двудискового сошника с опережением одного диска другим и расположенным сзади копирующим колесом является возможность сева по переувлажненной почве в отличии от стерневых сеялок с однодисковым сошником (например 1895 John Deere, G-600 Gerardi, Turbosem, Агросоюз и т. п.). Копирующее колесо однодискового сошника, расположенное на оси с диском, лучше копируют почву, но сильнее забивается при влажной и липкой почве. А двудисковые сошники сеялки Донэйр-НТ II оборудованы наружными и внутренними чистиками для лучшего сева в переувлажненную почву.

3) Прикатывающее колесо.

За дисками расположено качественное аргентинское опорно-прикатывающее колесо 75х350 мм с атмосферной шинкой с ребром. Ребро колеса позволяет получать более дружные всходы при образовании почвенной корки, так как корка трескается по углублению ребра. Подшипник двухрядный с хорошей защитой. Глубина заделки семян 2-9 см очень точно регулируется винтовой парой (по типу пропашных сеялок) с шагом 1,5 мм. Прикатывающее колесо с подруливанием идеально прикатывает семена даже на поворотах.

4) Рама.

Мощная двухрядная рама сеялки обеспечивает колторам и сошникам необходимое усилие для их заглубления, чтобы уверенно преодолевать необработанную почву и силу их выталкивания. Давление сошника ничего не дает, если массы орудия (рамы) не достаточно. Вес рамы (с сошниками) – примерно 200 кг на один сошник, что позволяет сошникам заглубляться при самых тяжелых условиях. Плавающая сцепка и копирующие секции рамы с ходом ±15° (50 см) обеспечивают прекрасное копирование по любому рельефу поля. Что вместе с копирующими сошниками обеспечивает идеальную равномерную заделку семян по всей ширине сеялки. Большой вес рамы при севе в обработанную почву (при минимальной технологии обработки почвы) компенсируется большими спаренными колесами, которые минимизируют давление. На 10 м раме расположено 16 транспортно-опорных колес размером 14.0/65-16 (350х850 мм), что при весе рамы с сошниками 12 тонн составляет всего 750 кг на колесо. А при опущенных рабочих органах (сошниках) это давление уменьшается, так как опорно-копирующие колеса сошников (а их до 56 шт.) "забирают" на себя не менее 4000 тонн веса сошников и уменьшают давление на одно колесо рамы до 500 кг, что меньше чем давление колес механических зерновых сеялок для традиционного сева.

Транспортно-опорные колеса рамы на поворотных осях обеспечивают сеялке минимальный радиус разворота. Рама может располагаться сразу за трактором или после бункера, для этого на раме есть две сцепки – спереди и сзади. Мощную раму (с одинаковым весом на один сошник по центру и по краям) не надо догружать дополнительными грузами и задавливать боковые секции гидросистемой трактора. Это позволяет использовать эту сеялку в тяжелых условиях прямого сева с отечественными тракторами К-701, К-704 и К-744Р1 имеющими гидросистемы с насосом НШ рассчитанные для кратковременной работы.

5) Бункер.

Бункер сеялки «Донэйр-НТ II» аналогичен бункерам ПК «Прогресс». Он разделен на две части (40/60) для возможности одновременного внесения удобрений. (Вместо удобрений можно использовать весь бункер под семена).

Для трактов К-700, К-701, К-704, К-744 Р1 сеялка комплектуется закрытой независимой гидросистемой (НГС) для привода пневмосистемы бункера. По желанию бункер может быть оборудован дизельным двигателем Lambordiniдля привода вентилятора. Для современных импортных тракторов необходимы самые простые требования к производительности гидронасоса – 60 л/мин при давлении до 200 бар для ширины 8 м и 80 л/мин для ширины сеялки 10 м. Невысокие требования к производительности гидронасоса объясняются увеличенным размером вентилятора пневмосистемы, который обеспечивает большой запас по производительности и давлению воздуха. Норма высева 5-300 кг/га.

На бункере 12 кубов устанавливаются колеса увеличенного размера 30,5LR32 (К-744) с итальянскими ступицами ADR. По заказу бункер может комплектоваться трехточечной навеской ХТЗ-16131, чтобы использовать этот бункер для внесения минеральных удобрений с разными прицепными или навесными почвообрабатывающеми орудиями. Шнековый загрузчик бункера оборудован надежным аксиально-поршневым гидромотором, что обеспечивает его высокую производительность даже с гидросистемами тракторов К-701, К-744. Загрузчик может использоваться для выгрузки остатков семян и удобрений – высота рамы бункера и шарнирное крепление это позволяет делать. Для этого бункера имеют высокую раму.

Рама 12 кубового бункера выполнены из прочной трубы 200х160х8 ст.09Г2С с подрамником и множеством усилений.

Два варианта расположения бункера.

Есть вариант двухосного 12 кубового бункера для размещения за сеялкой. Это компоновка удобней для оператора (тракториста), так как хорошо видны рабочие органы сеялки из кабины трактора. Но при компоновке за сеялкой, бункер своими колесами оказывает значительное влияние на всходы при технологии минимальной обработки почвы. При прямом же севе колея от колес бункера не заметна. Поэтому если планируется минимальная обработка почвы, то должен быть одноосный бункер расположенный за трактором, если же прямой сев или вертикальная обработка, то бункер может быть двухосный, расположенный за сеялкой.

Ввертикальная обработка почвы.

Сейчас появилось множество почвообрабатывающих орудий по вертикальной обработке почвы (например, это ТДК «Экспресс»), которые могут производить эффективное рыхление почвы с оставлением до 90% растительных остатков на поверхности. Рыхление почвы всегда положительно сказывается на лучшем развитии почти всех растений, а укрытие полей растительными остатками способствует сохранению влаги. А вертикальное рыхление ещё и самое бережное в сохранении влаги, так как почти не производит оборота и выноса влажной почвы, и самое экономичное из поверхностной почвообработки (максимум 4 л/га дизтоплива).

Технические характеристики

	Донэйр-НТ II 1045/56 V12(19)	Донэйр-НТ II 1235/66 V12(19)	Донэйр-НТ II 437/24 V4(19)	Донэйр-НТ II 513/28 V4(19)	Донэйр-НТ II 741/40 V8(19)	Донэйр-НТ II 893/48 V8(19)
Режущий диск перед сошником	есть
Агрегатируемость, тс	6-8	7-10	3	3-4	4-5	5-6
Ширина захвата, м	10,6	12,5	4,6	5,3	7,6	9,1
Количество сошников, шт.	56	66	24	28	40	48
Ширина междурядья, см	19
Тип сошника	двудисковый копирующий
Глубина заделки семян, см	2-9
Количество отсеков бункера, шт.	2
Отношение объёмов отсеков бункера, %	40/60
Ёмкость зерно-тукового бункера, л	12000		4000		8000
Ёмкость семенного бункера, л (суммарная)	7200		2400		4800
Ёмкость тукового бункера, л (суммарная)	4800		1600		3200
Требуемая мощность трактора, кВт	198,6-257,4	242,7-316,3	88,3-110,3	95,6-132,4	139,7-169,2	169,2-205,9
Требуемая мощность трактора, л.с.	270-350	330-430	120-150	130-180	190-230	230-280
Привод вентилятора	гидросистема трактора, ДВС (опция)
Тип высевающих аппаратов	катушки-дозаторы инжекторного типа с простой безступенчитой регулировкой нормы высева
Норма высева, кг/га	4-300
Норма высева удобрений, кг/га	10-300
Шины семенного бункера	30,5LR 32 (18R24+30,5LR32)	30,5LR (18R24+30,5LR32)	-		18R 24	30,5LR 32 (18 R24)
Требуемая производительность гидросистемы трактора, л/мин	80		60
Требуемое давление в гидросистеме, МПа	20
Требуемая мощность трактора при прямом севе, кВт	235,4-257,4	279,5-316,3	95,6-110,3	117,7-132,4	154,5-169,2	191,2-205,9
Требуемая мощность трактора при прямом севе, л.с.	320-350	380-430	130-150	160-180	210-230	260-280
Требуемая мощность трактора после основной обработке, кВт	198,6-220,6	242,7-272,1	88,3-103	95,6-110,3	139,7-161,8	169,2-183,9
Требуемая мощность трактора после основной обработке, л.с.	270-300	330-370	120-140	130-150	190-220	230-250
Тип бункера	прицепной одноосный (двухосный)		на сеялке		прицепной одноосный
Диаметр вентилятора, см	45
Вес посевной секции на один сошник, кг	200
Габаритные размеры и масса
Длина, мм	12000		6300	6500	12000
Ширина, мм	5900		4600	5300	5900
Высота, мм	4000	5200	4000		3100	3600
Масса, кг	15200	18400	6500	7600	11500	13600
Сошники
Давление сошника на грунт, кг	80-160 (80-200 кг при колторе на сошнике)
Высота хода сошника, см	30

Производители

Организация	Цена от *	Примечание
Агристо, ООО (Россия, Воронежская область)	3 880 000 руб.	НТ-II 741/40-V8 (19)R32
Агристо, ООО (Россия, Воронежская область)	4 892 000 руб.	НТ-II 893/48-V8 (19)R32
Агристо, ООО (Россия, Воронежская область)	6 250 000 руб.	НТ-II 1045/56-V12(19)R32
Агристо, ООО (Россия, Воронежская область)	6 980 000 руб.	НТ-II 1235/66-V12(19)R32
