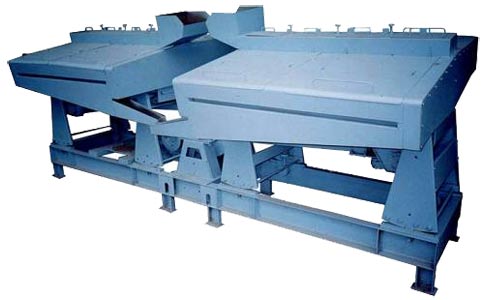

Падди-машина (ПМ)

Описание

Предназначена для сортирования зерна на две фракции, отличающиеся совокупностью признаков: упругостью, коэффициентом трения, плотностью, формой и размерами. Главным образом машина используется для разделения шелушенных зерен от нешелушенных, таких культур как овес, рис, просо, подсолнечник, гречиха, горох и соя.

При использовании падди-машины как очиститель можно выделять из зерновой смеси примеси: камни, металлические частицы, ржаной костер, рожки спорыньи, семена сорных растений и поврежденные зерна.

    Достоинства падди-машин типа ПМ:
  • кинематическая уравновешенность машины;
  • высокое качество сортирования за счет индивидуальной настройки каждого сепарирующего канала;
  • простота технологической настройки за счет использования многоступенчатой ременной передачи;
  • простота перехода от затаривания очищенного материала в мешки или транспортер;
  • наличие в комплекте аспирационной системы обеспыливания рабочих столов;
    Составные части падди-машины:
  1. столы;
  2. механизмы привода столов;
  3. рамы;
  4. системы обеспыливания столов.
  5. Основными рабочими органами машины являются два отражательных стола - правый и левый. Каждый стол представляет собой поверхность, к которой перпендикулярно прикреплены призмы, расположенные зигзагообразно, со стенками, установленными под углом к направлению колебаний. Они образуют между собой канал по которому движется сыпучий материал. Столы опираются на качалки с дуговыми опорами и получают поперечное возвратно-поступательное движение. Качалки опираются на раму с опорами. Днище каждого стола разделено на две части, наклоненные друг к другу под углом. Помимо этого сам стол наклонен к горизонту под некоторым углом, изменяемым системой регулирования наклона стола.

    Привод столов осуществляется от электродвигателя ременной передачей. Изменение числа колебаний столов осуществляется путем перестановки ремня на ведущем шкиве электродвигателя и шкива промежуточного вала. Зерно, поступающее на обработку, подается в входной делитель продукции, далее по питающим желобам с клапанами распределяется по каналам через окна имеющиеся на стенке желоба. Для регулировки расхода зерна в каналы имеется регулятор. Отсос пыли со столов осуществляется через патрубки. Пыль с воздухом поступает в циклон и оседает в сборнике. Очищенное зерно и примеси собираются в мешки закрепленные на мешкодержателях выходов или транспортер. В процессе сортирования легкая фракция идет в верхний выход, а более тяжелая фракция сходит с нижнего конца стола.

Технические характеристики

ПМ-250ПМ-500
Типстационарная
Обслуживающий персонал, чел.1
Количество каналов одного сортировочного стола, шт.1020
Производительность по овсу и гречихе, кг/ч250-500500-1000
Производительность по овсу и гречихе в основной машине, кг/ч250-300500-600
Производительность по овсу и гречихе в контрольной машине, кг/ч450-500900-1000
Производительность по переработки проса в пшено, кг/ч120-150240-300
Производительность по рису, кг/ч500-6001000-1200
Установленная мощность на приводе столов, кВт2,2
Установленная мощность вентилятора, кВт3
Высота с бункером подачи, мм2005
Габаритные размеры и масса
Длина, мм3750
Ширина, мм1750
Высота, мм1650

Производители

Организация Цена * Примечание
Агропромспецдеталь, ООО (Россия, Новосибирская область) -    по техническому заданию

Цены указаны в: Рубль c НДС (20%).

* Информация получена из открытых источников.
Не является публичной офертой.
