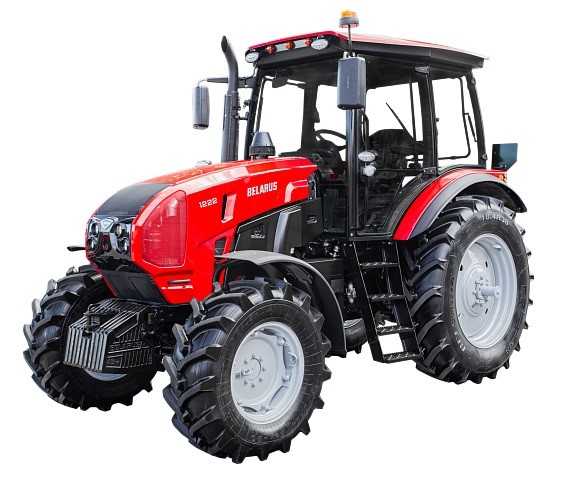

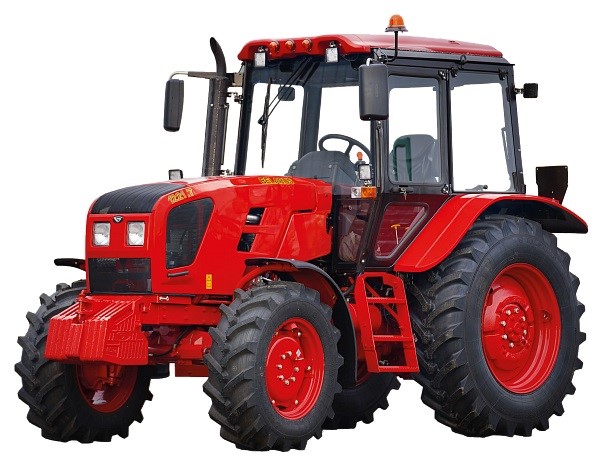

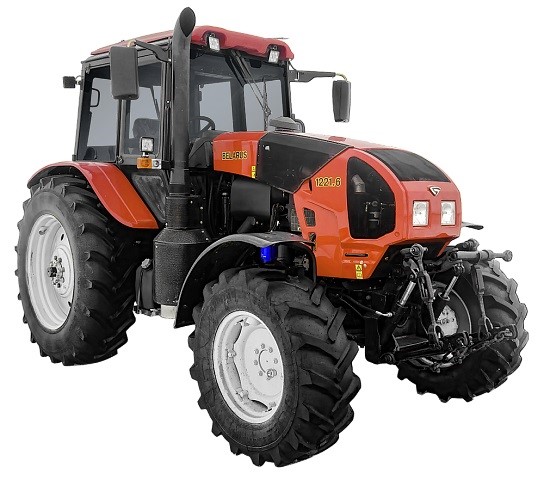

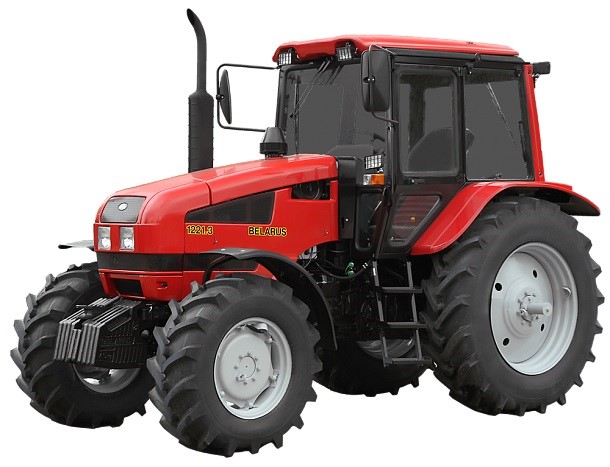

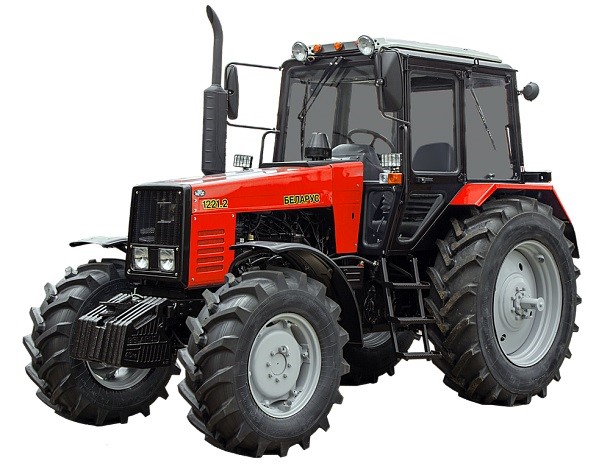

Трактор универсально-пропашной МТЗ-1221 (BELARUS-1221) (BELARUS-1221Т.2, 1221.2, 1221.3, 1221.4, 1221.5, 1221.6, 1221.7, 1222.3)
Описание
Предназначен для выполнения полного спектра сельскохозяйственных работ от подготовки почвы под посев до уборочных и транспортных операций. Может быть использован в лесном и коммунальном хозяйствах, строительстве, промышленности. Трактор приспособлен для работы в различных почвенно-климатических зонах и на всевозможных видах почв, в том числе и на почвах с низкой несущей способностью.
Имея широкий набор различных приспособлений и узлов дополнительного оборудования, а также тягово-сцепных средств, трактор способен агрегатироваться со множеством сельскохозяйственных машин и оборудования, в полной мере используя свои функциональные возможности в агрегате с широкозахватными и комбинированными машинами как класса 2, так и некоторыми машинами класса 3 с переналадкой элементов сцепки механизмов передней и задней навески.
Дизель - шестицилиндровый, рядный, с турбонаддувом, с низкими расходами топлива и масла, отвечающий требованиям безопасности и экологичности по выбросу вредных токсичных веществ и тяжелых частиц, приспособлен к использованию как отечественных, так и импортных горюче-смазочных материалов, имеет достаточный запас крутящего момента.
Модели с индексом "В" оборудованы реверсивным постом управления, предназначены для длительной работы в режиме реверса.
Трансмиссия отличается от ранее применяемых на тракторах наличием в своем составе:
- усиленной муфты сцепления с двумя дисками и жестким корпусом;
- заднего моста с планетарными колесными редукторами; дифференциалом с электрогидравлической системой управления на режиме: включено, выключено и автоматическое в зависимости от угла поворота колес;
- двухскоростного заднего вала отбора мощности с независимым и синхронным приводом;
- сухих трехдисковых или "мокрых" (по заказу) тормозов с приводом на рабочие тормоза стояночно-запасного ручного тормоза;
- усиленных по диаметру полуосей конечных передач и корпуса заднего моста для монтажа на нем механизма задней навески, рукавов полуосей, элементов тягово-сцепных устройств;
Передний ведущий мост портального или балочного соосного типа, с колесными планетарными редукторами, двухопорными шкворневыми узлами и гидроцилиндрами в рулевых механизмах, прочной балкой моста для навешивания спереди погрузочных средств и различных машин фронтальной навески. Передний ведущий мост в сочетании с широкопрофильными передними ведущими колесами (шины 14,9 R24 или 420/70 R24) увеличивают навесоспособность моста и расширяют сферу использования тракторов в хозяйстве.
Кабина травмобезопасная с жестким каркасом из гнутых фасонных профилей, с вклеенными тонированными сферическими стеклами. Интерьер кабины выполнен с использованием формованных обивок и панелей, ковров. Крыша кабины используется в качестве аварийного люка и размещения на ней вентиляционно-обогревательной системы, панели управления частью электрических приборов освещения и сигнализации, противосолнечного козырька, зеркала заднего обзора, радиоприемных устройств. Звукопоглощающие мастики и обивки обеспечивают требуемую нормативами звукоизоляцию, тепло- и влагоизоляцию.
Гидронавесная система управляет работой трактора с навесными, полунавесными и прицепными сельхозорудиями и машинами. Трактор может быть оборудован раздельно-агрегатной гидросистемой двух типов: с автономным горизонтально расположенным силовым цилиндром или с двумя встроенными в гидроподъемник вертикальными силовыми цилиндрами. Система обеспечивает высотный силовой, позиционный и смешанный способы регулирования глубины хода работы органа. Емкость масляного бака достаточна для работы с гидрофицированными машинами, требующих большой отбор масла на привод рабочих органов. Приспособлена к использованию как отечественных, так и импортных масел.
Задний ВОМ: независимый, двухскоростной с гидромеханической системой управления. Двухскоростной независимый имеет 540 и 1000 об/мин, синхронный - 4,36 об/м пути. Может комплектоваться сменными хвостовиками типа 1, 1C, 2 и 3 с числом шлиц 6, 8, 20 и 21. Блокировка дифференциала: фрикционная, автоматическая с гидроприводом; имеет 3 режима работы: выключено; автоматическое включение и выключение; включено принудительно. Задний мост с коническим дифференциалом закрытого типа и планетарной конечной передачей.
Управление ВОМ электрогидравлическое, клавишей с пульта управления. Пост управления трактором смонтирован справа от оператора с учетом использования рукояток и на режиме реверса. Обеспечивает управление рычагами: ручную подачу топлива, секциями распределителя гидросистемы, заднего ВОМ и клавишами - заднего навесного устройства, автоблокировкой, включения ПВМ и др. Кроме основного поста управления на тракторе имеются посты управления на щитке приборов верхней панели крыши кабины.
Технические средства, обеспечивающие агрегатирование трактора с сельхозмашинами: заднее навесное трехточечное устройство обеспечивает сцепку и установку рабочего положения орудия в различных положениях по высоте по отношению трактора, поперечную корректировку за счет раскосов, жесткую фиксацию и свободное положение орудия за счет растяжек продольных тяг и паза в раскосе, позволяя работать с широкозахватными машинами для копирования рельефа поля. В наборе тягово-сцепных устройств имеются: автоматические сцепные устройства СА-1, поперечина ТСУ-1Ж-01, переднее навесное устройство, прицепное устройство (тяговый брус), тягово-сцепное устройство ТСУ-2Р ("Питон"), тягово-сцепное устройство лифтового типа ТСУ-ЗВ, на которое возможна установка тягово-сцепных устройств других фирм производителей. На тракторе имеется 3 пары свободных выводов для обслуживания гидрофицированных технических средств с помощью прикладываемых рукавов высокого давления. Есть также техническая возможность гидроотбора рабочей жидкости для работы гидромоторов присоединенных к трактору сельхозмашин и оборудования.
Беларус 1300 в агрегате с различными машинами выполняет различные виды работ:
- Растениеводство.
- основная обработка почвы;
- поверхностная обработка почвы;
- внесение удобрений;
- химизация растений и защита;
- возделывание и уборка зерновых;
- возделывание и уборка картофеля;
- возделывание и уборка кукурузы;
- возделывание и уборка овощей;
- уборка свеклы, льна, рапса и др. технических культур;
- заготовка кормов;
- транспортные и погрузоразгрузочные работы;
- Животноводство.
- вывоз и внесение в почву жидких и твердых органических удобрений;
- заготовка кормов на силос и сенаж;
- подвоз к фермам заготовленных кормов в зимний, весенний и осенний периоды по труднопроходимым местам для обычных средств доставки;
- приготовление и измельчение кормов;
- Мелиорация и поливное земледелие.
- осушение переувлажненных земель;
- планировка осушенных земель и их обработка;
- подача воды насосами с приводом от ВОМ в оросительные системы;
- Коммунальное хозяйство.
- Дорожное строительство.
- Лесное хозяйство.
- Промышленные средства.
- Транспорт.
Тормоза основные и стояночные - механические, сухие, дисковые. Привод тормозов - гидростатический раздельный. Привод тормозов прицепов пневматический, сблокированный с управлением тормозами трактора (по заказу - двухпроводный).
Электрооборудование: генераторноя установка мощностью 1000 Вт с выпрямленным напряжением 14В. Пусковая система со стартером 24В мощностью 6кВт, пусковое приспособление с аэрозольной легковоспламеняющейся жидкостью.
Комплектация: передние и задние рабочие фары; 4 пары выводов гидросистемы и вывод безнапорного слива. По заказу: ходоуменьшитель; балластные грузы; маятниковое прицепное устройство; реверсивный пост управления; проставка для сдваивания задних колес; пневматическая система однопроводная или двухпроводная в соответствии со стандартами ISO и СЕЕ/ЕСС; регулируемое по высоте буксирное устройство; передний мост балочного типа (колея 1600-1900 мм), радиооборудование (магнитола), переднее навесное устройство, передний ВОМ.
Агрегатируемость МТЗ-1221 (BELARUS-1221):
- Агрегат комбинированный почвообрабатывающий с ножевой бороной (АКШ)
- Агрегат комбинированный чизельный (АКЧ-4, АКЧ-6, АКЧ-8)
- Агрегат комбинированный широкозахватный (АКШ-6,0)
- Борона дисковая (БНД)
- Борона прицепная дисковая (ДС-40)
- Борона прицепная тяжелая дисковая (БПТД)
- Грабли роторные (ГР-700)
- Комбайн кормоуборочный прицепной КДП-3000 (Палессе FT40)
- Косилка дисковая полуприцепная (КДП-310)
- Косилка-плющилка прицепная КПП-4,2 (Палессе CT42)
- Культиватор (КП-6)
- Культиватор навесной для сплошной обработки почвы (КНС-4,0(6,3))
- Культиватор прицепной (блочно-модульный) с катковой приставкой (КПМ(П))
- Машина для внесения жидких органических удобрений (МЖТ)
- Машина для внесения твердых минеральных удобрений (МТТ-4У)
- Платформа транспортировки кормов (ПТК-10)
- Плуг 3-6-ти корпусной навесной для каменистых почв (ПКМ (ПКМП))
- Плуг 3-х корпусной навесной оборотный (ПОН-3-35П)
- Плуг 4-х корпусной (ПЛН-4-40)
- Плуг 4-х корпусной навесной оборотный (ПНО-4-40К)
- Плуг 4-х корпусной оборотный полунавесной с пневмогидрозащитой (ПОПГ-4-40)
- Погрузчик-транспортировщик рулонов самосвальный (ПТР-12С)
- Полуприцеп самосвальный (ПСТ-6)
- Полуприцеп специальный (ПС)
- Пресс-подборщик рулонный безременный (ПР-Ф-110 (145, 180))
- Прицеп самосвальный (2ПТС-6)
- Распределитель минеральных удобрений (РУ-7000)
- Рассеиватель минеральных удобрений (РУ)
- Сеялка зерновая пневматическая универсальная (СПУ)
- Сеялка точного высева (СТВ)
- Средство транспортное специальное (СТС-12)
- Упаковщик сенажно-силосной массы в полимерный рукав (УСМ-1)
Технические характеристики
Технические характеристики МТЗ-1221 | 1221 | 1221.2 | 1221.3 | 1221.4 | 1222 | 1222.2 | 1222.3 | 1222.4 | 1223 |
---|---|---|---|---|---|---|---|---|---|
Габаритные размеры и масса | |||||||||
Длина, мм | 4950 | 4600 | 4770 | ||||||
Ширина, мм | 2250 | 2300 | 2250 | ||||||
Высота, мм | 2850 | 3000 | |||||||
Масса, кг | 5300 | 5080 | 5500 | ||||||
Масса эксплуатационная, кг | 5600 | 5570 | 5800 | 5600 | 6240 | 6000 | |||
Допустимая общая масса, кг | 8000 | ||||||||
Дорожный просвет под передним мостом, мм | 620 | ||||||||
Дорожный просвет под задним мостом, мм | 465 | 380 | |||||||
Колея по передним колесам, мм | 1545-2265 | 1540-2090 | |||||||
Колея по задним колесам, мм | 1500-1900 | 1500-1950 | 1530-2150 | ||||||
Колесная база, мм | 2760 | 2820 | |||||||
Радиус поворота, мм | 5300 | 5400 | |||||||
Гидронавесная система | |||||||||
Максимальное давление, МПа | 20 | ||||||||
Производительность насоса, л/мин | 55 | 60 | 55 | ||||||
Грузоподъемность на оси шарниров нижних тяг, кгс | 4500 | 7700 | 6000 | ||||||
Двигатель | |||||||||
Марка | Д260.2 | Д260.2С | Д260.2С2 | TCD2012L06-2V | Д260.2 | Д260.2С | Д260.2С2 | TCD2012L06-2V | Д-260.2 |
Номинальная мощность, кВт | 96 | 98 | 100 | 96 | 98 | 100 | 96 | ||
Номинальная мощность, л.с. | 130 | 133,3 | 136 | 130 | 133,3 | 136 | 130 | ||
Объем двигателя, л | 7,12 | 6,06 | 7,12 | 6,06 | 7,12 | ||||
Номинальная частота вращения, об/мин | 2100 | ||||||||
Удельный расход топлива, г/кВт ч | 226 | 235 | 245 | 226 | 235 | 245 | 226 | 225 | |
Максимальный крутящий момент, Нм | 500 | 529 | 568 | 680 | 500 | 529 | 568 | 680 | 500 |
Количество цилиндров, шт. | 6 | ||||||||
Коэффициент запаса крутящего момента, % | 20 | 25 | 20 | 25 | 20 | 15 | |||
Диаметр цилиндров, мм | 110 | 101 | 110 | 101 | 110 | ||||
Ход поршня, мм | 125 | 126 | 125 | 126 | 125 | ||||
Ёмкость топливного бака, л | 160 | 250 | |||||||
Частота вращения двигателя при максимальном крутящем моменте, об/мин | 1400 | ||||||||
Заправочные ёмкости | |||||||||
Ёмкость гидросистемы, л | 21 | 35 | |||||||
Трансмиссия | |||||||||
Колёсная формула | 4х4 | ||||||||
Коробка передач | механическая, ступенчатая | ||||||||
Количество передач вперёд, шт. | 16 | ||||||||
Количество передач назад, шт. | 8 | ||||||||
Диапазон скоростей движения, км/ч | 2,1-33,8 | 2,2-39 | |||||||
Диапазон скоростей движения назад, км/ч | 4-15,8 | 3,8-16 | |||||||
Тип ВОМ | независимый, двухскоростной с гидромеханической системой управления | ||||||||
ВОМ, об/мин | 540/1000 | ||||||||
ВОМ задний синхронный, об/м пути | 4,36 | 4,2 | 4,36 | 4,2 | 3,9 | ||||
Ходовая часть | |||||||||
Шины передних колес | 14,9 R24 | 420/70R24 | |||||||
Шины задних колес | 18,4 R38 | 520/70R38 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Гянджинский автомобильный завод, ОАО (Азербайджан) | 3 696 155 руб. | МТЗ 1221 |
Елабужский автомобильный завод, АО ПО (АО "ПО ЕлАЗ") (Россия, Республика Татарстан) | - | производство прекращено |
Минский тракторный завод, ОАО (Беларусь, Минская область) | 3 100 000 руб. | МТЗ 1221.2 Беларус; DDR г. Москва |
Сарэкс, АО (Россия, Республика Мордовия) | - | производство прекращено в 2014 году |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
