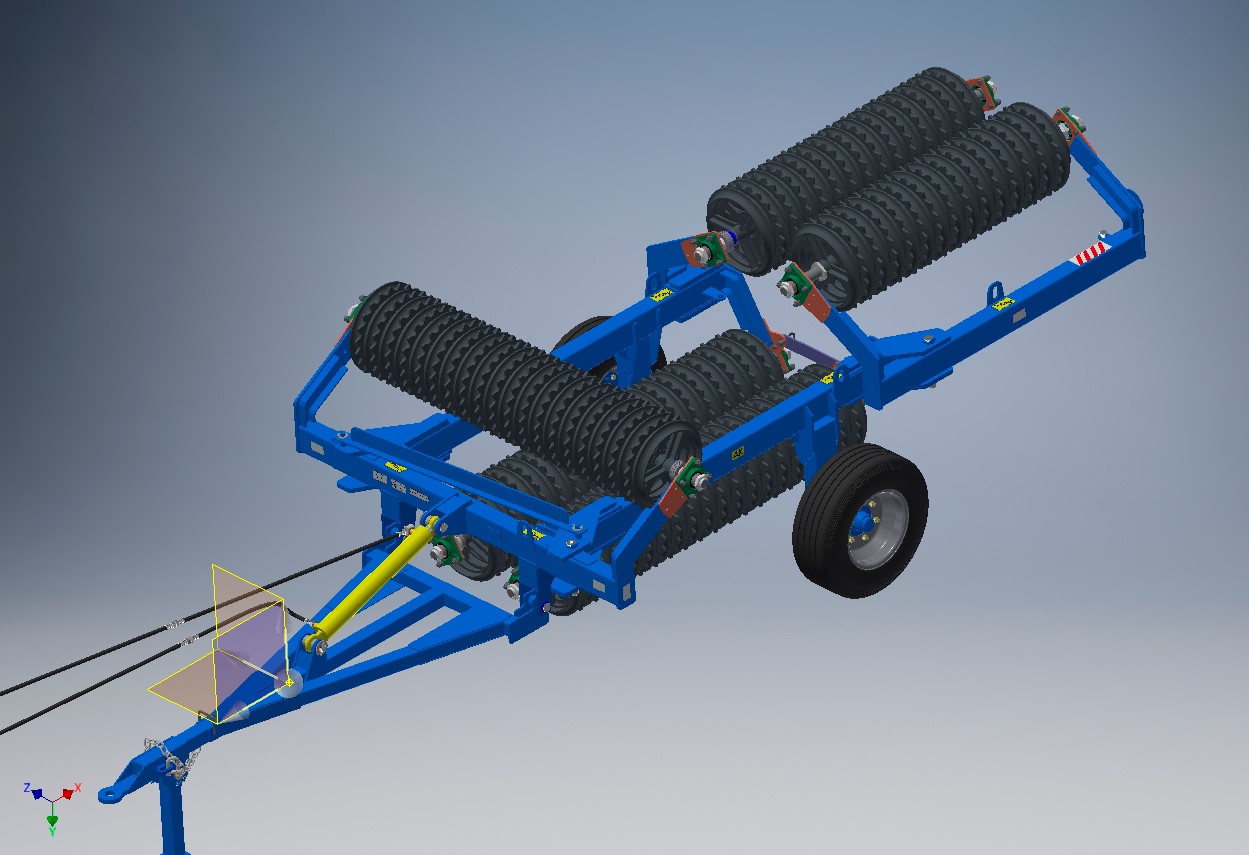

Каток зубчато-кольчатый (ККЗ_ЕВРО)

Описание

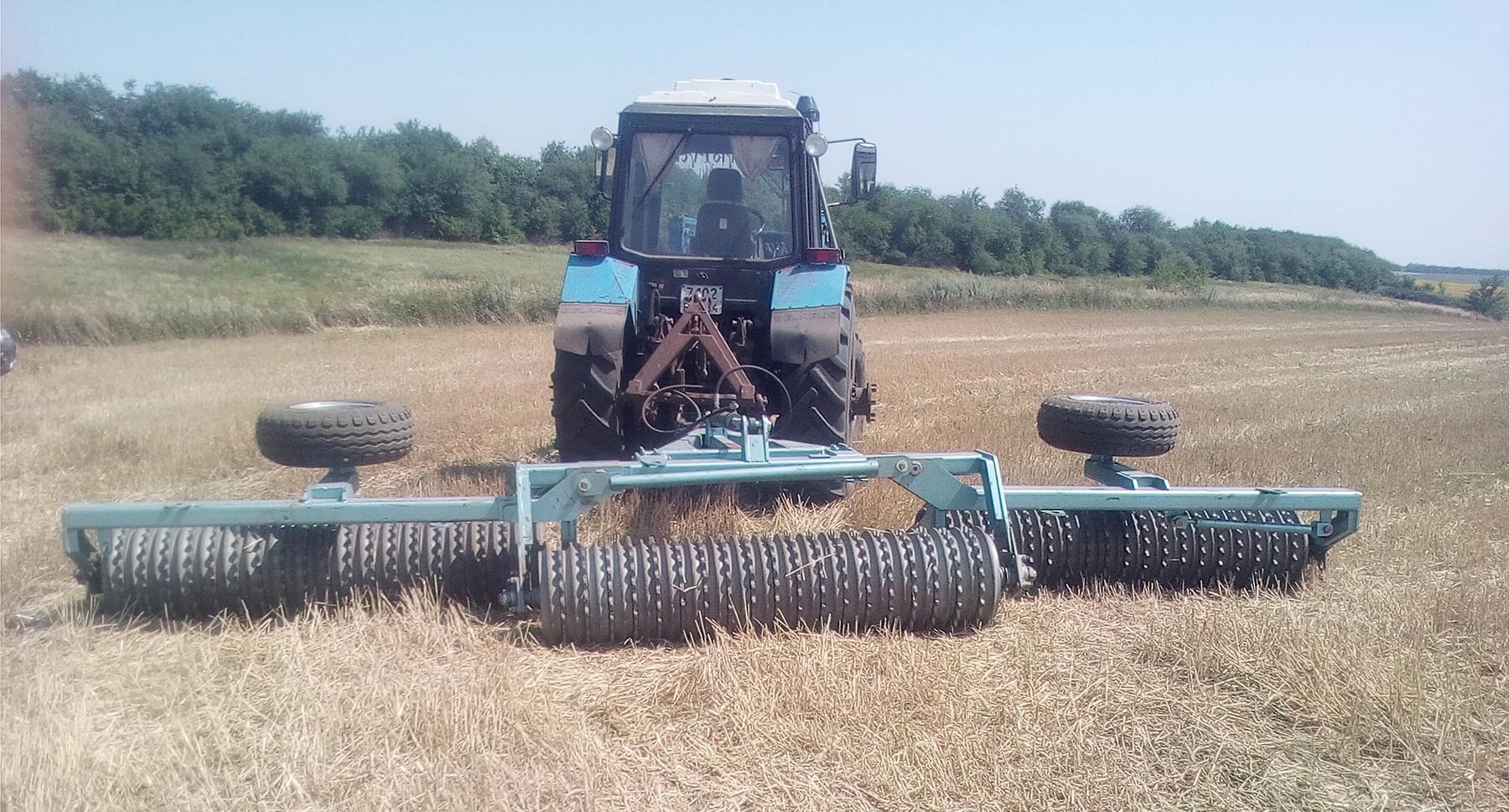

Предназначен для предпосевной подготовки почтвы, прикатки посевов, а так же обновления травяных поростов полей, улучшения аэрации и капилярного режима почвы.

1. Каток собранный по технологии евро имеет увеличенный вес примерно на 300 кг против агрегатов собранных по стандартной схеме с литыми дисками стандартного исполнения, это достигнуто за счет того, что дисках укорочена ступица, за счет чего рабочий орган вмещает 20 дисков на оси и 19 звездочек (чистиков), против 15 дисков и 14 звездочек(чистиков) соответственно на обычном.

2. Рамные соединения и усиливающие их пластины изготовлены из стали марки 09Г2С, что значительно продлевает и улучшает прочностные характеристики основной конструкции.

На катках старых моделей сталь применяется рядовая 3-5ПС/СП.

3. Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические-радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности. Так же эта марка стали позволяет резьбе вала нести дополнительную нагрузку (резьбы не тянутся при критических нагрузках затяжки).

На катках старых моделей сталь вала применяется ст. 35-40.

4. Подшипниковые узлы применяются европейских производителей с самоустановкой в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.

На катках старых моделей применяют радиальный шариковый подшипник 208, что при изгибе вала нарушает соостность обойм подшипника, резко снижая ресурс работы всего узла.

5. Рабочие диски (катки) и промежуточная звездочка (чистик) изготовлены из биметалла, что делает их более прочными к механическим ударам и износу ступичного радиуса. Данная технология направлена на снижение коэффициента трения ступицы рабочего диска с внутренней поверхностью самой звезды. При этом сама звезда ко всему прочему имеет утолщение на внутренней посадке, что так же снижает коэффициент трения на 50% относительно звезды произведенной из стали.

На катках старых моделей звезда (чистик) изготавливается из стали ст2-3ПС/СП, изготовленная из листа толщиной 10 мм, на машинах плазменной резки. Данная технология оставляет на внутреннем радиусе по краям кант, который сильно изнашивает ступицу рабочего чугунного диска, разрушая его в последствии.

6. Биметаллический диск рабочего органа диаметром 500 мм с клинчатым срезом наружной оси является идеальным исполнением для любых полевых работ связанных с прикатыванием, таких как предпосевная обработка, прикатывание после посевов и по всходам. Данное исполнение дисков наилучшим образом избавляется от комьев на поле, так же имеет правильное пятно контакта для ровного по всей площади обработки уплотнении почвы.

Технические характеристики

ККЗ_ЕВРО	ККЗ-6Н-01Е	ККЗ-9.2Н-01Е
Тип агрегатирования	полуприцепной
Производительность, га/ч	6	9
Ширина захвата, м	6	9
Рабочая скорость, км/ч	12	10
Количество секций, шт.	3	5
Агрегатируемость, тс	1,4-2	2-3
Требуемая мощность трактора, кВт	59,2-96,2	85,1-148
Требуемая мощность трактора, л.с.	80-130	115-200
Транспортная скорость, км/ч	10
Количество зубчатых колец, шт.	57	85
Диаметр зубчатого кольца, мм	480	520
Диаметр дисков, мм	480	510
Количество дисков, шт.	60	90
Масса диска, кг	23,4
Масса зубчатого кольца, кг	11,7	11
Габаритные размеры и масса
Дорожный просвет, мм	370
Длина, мм	3560	23500
Ширина, мм	6450	9430
Высота, мм	980
Длина транспортная, мм	5000	6520
Ширина транспортная, мм	2460	2340
Высота транспортная, мм	1610	1630
Масса, кг	2980	3920
Ширина центральной секции, мм	6000	1630
Ширина боковых секций, мм	2050	1540
Показатели качества выполнения технологического процесса
Крошение почвы (массовая доля фракций размером до 50 мм), %	91	-
Уплотнение почвы, г/см²	1,2	-
Размер комков почвы, см	2-4	-
Показатели технологичности
Срок службы, лет	8	-
Гарантийный срок эксплуатации, мес	12	-

Производители

Организация	Цена от *	Примечание
Завод Автотехнологий, ООО (Россия, Волгоградская область)	1 680 000 руб.	ККЗ-12-02Е (500) ЕВРО
Завод Автотехнологий, ООО (Россия, Волгоградская область)	3 896 400 руб.	ККЗ-19-02Е (500) ЕВРО
Завод Автотехнологий, ООО (Россия, Волгоградская область)	1 500 000 руб.	ККЗ-10-02Е (500) ЕВРО
Завод Автотехнологий, ООО (Россия, Волгоградская область)	4 260 000 руб.	ККЗ-15-02Е (500) ЕВРО
