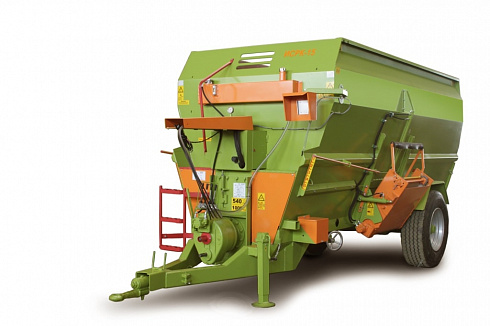

Кормораздатчик горизонтальный Интенсивные технологии Хозяин

Предназначен для приготовления (доизмельчения и смешивания) компонентов (зеленая масса, силос, сенаж, рассыпанное и прессованное сено, солома, комбикорма, корнеплоды в измельченном виде, жидкие кормовые добавки) с применением электронной системы взвешивания кормовой смеси, которая обеспечивает возможность программирования 50 рецептов из 30 компонентов.

Кормораздатчик используется только внутри фермерской зоны, так как не предназначен для передвижения по дорогам общего назначения.

Машина состоит из бункера, шнекового рабочего органа, весового механизма, механизма раздачи корма, привода рабочих органов.

Бункер в горизонтальной плоскости имеет прямоугольную форму, а в вертикальной поперечной плоскости - призматическую с расширением вверх. На передней стенке бункера закреплен масляный бак гидросистемы машины, дисплей весового механизма управления рабочими органами. Имеется также смотровая площадка и лестница для подъема на площадку. Сзади бункера имеется решетчатое окно для возможности загрузки различных рассыпных БВД (био-витаминные добавки) и премиксов.

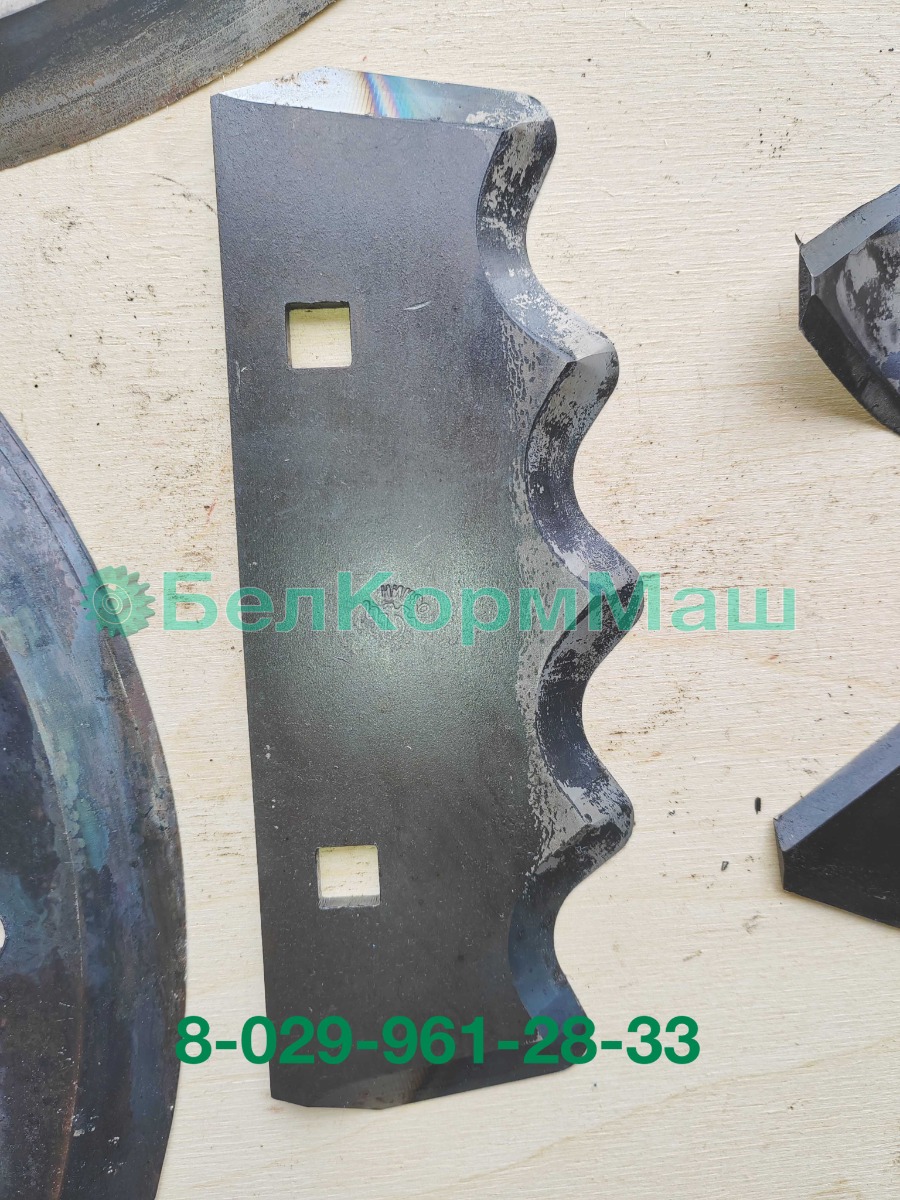

В нижней призматической части бункера по его оси установлено два смешивающе-измельчающих шнека. Для доизмельчения массы по всей длине витков шнека установлены ножи с волнистой кромкой лезвия (с зубьями). Для смешивания компонентов корма каждый шнек имеет противоположную навивку витков, обеспечивающих транспортирование смешиваемых компонентов в середину и вверх.

Слева и/или справа по ходу раздатчика, в средней части бункера, установлен выгрузной транспортер с гидроприводом. Угол наклона транспортера (высота раздачи в кормушки) регулируется гидроцилиндром. Норма выдачи кормосмеси регулируется шиберной заслонкой выгрузного люка, открываемой с помощью гидроцилиндра. Величина открытия шибера контролируется визуально по положению рычага, связанного со штоком гидроцилиндра, и меткам, нанесенным на специальной линейке, закрепленной на передней стенке бункера. В транспортном положении транспортер фиксируется в вертикальном положении.

По желанию заказчика вместо транспортера может быть установлен выгрузной лоток для раздачи массы по кормовому проходу ("на кормовой стол"). Регулировка нормы выдачи осуществляется также, как и на выгрузном транспортере.

Весовой механизм состоит из измерительных весовых стержней, электронного дисплея с клавиатурой управления, видимого из кабины трактора, и коммутационных связей. Измерительная система имеет ручной режим настройки, автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея, звуковую сигнализацию и блокировку системы взвешивания при переездах агрегата к местам дозагрузки.

Привод рабочих органов кормораздатчика осуществляется от ВОМ трактора, через широкоугольный карданный вал, уникальный 2-хступенчатый планетарный редуктор и систему цепных передач. Управление рабочих органов (включение и выключение, подъем и опускание выгрузного транспортера и шиберов) производится с помощью автономной гидросистемы управляемой дистанционно из кабины трактора.

Машина оборудована бульдозерным ножом, а также механическим стояночным и пневматическим тормозом, сблокированным с тормозами трактора. На задней стенке бункера имеется световая сигнализация, сопряженная с органами управления трактора.

Технологический процесс, выполняемый ИСРК-12, осуществляется следующим образом: в первую очередь в бункер кормораздатчика загружаются сухие гранулированные или мучнисты корма при отключенном ВОМ трактора. После переезда под загрузку других компонентов корма (сено, солома, силос) механизатор включает ВОМ трактора, корма загружаются в бункер, где при помощи шнеков происходит процесс измельчения и смешивания. Для уменьшения технологического цикла приготовления кормов процесс измельчения и смешивания производится и во время движения кормораздатчика к местам дополнительной погрузки и разгрузки. Масса каждого погруженного компонента корма контролируется механизатором по монитору. После загрузки бункера кормораздатчика всеми компонентами корма, агрегат въезжает в животноводческое помещение, механизатор опускает выгрузной транспортер и включает его привод, открывает заслонку и производит выдачу корма в кормушки на одну сторону кормовой линии, после разворота агрегата производится выдача корма на вторую сторону кормовой линии. При раздаче на кормовой стол (в помещениях без кормушек) возможны выгрузка на обе стороны одновременно.

Норма выдачи корма (величина открытия заслонки) контролируется визуально по шкале (со значениями от 1 до 5) нанесенной на передней стенке бункера и по показаниям монитора.

После опорожнения бункера агрегат возвращается на погрузку и технологический цикл повторяется.

ИСРК-12Г- оборудуется грейферным погрузчиком, который дает возможность осуществлять самозагрузку сена, соломы, силоса, сенажа и других длинноволокнистых кормов. При этом все операции, от загрузки компонентов до раздачи готовой кормосмеси, выполняются одним механизатором, обслуживающим ИСРК-12Г "Хозяин". Погрузчик смонтирован на задней стенке кормораздатчика и в транспортном положении не увеличивает его габариты по высоте и ширине. Угол поворота грейфера - 240°, максимальная высота вылета стрелы - 3200 см, грузоподъемность - 350 кг.

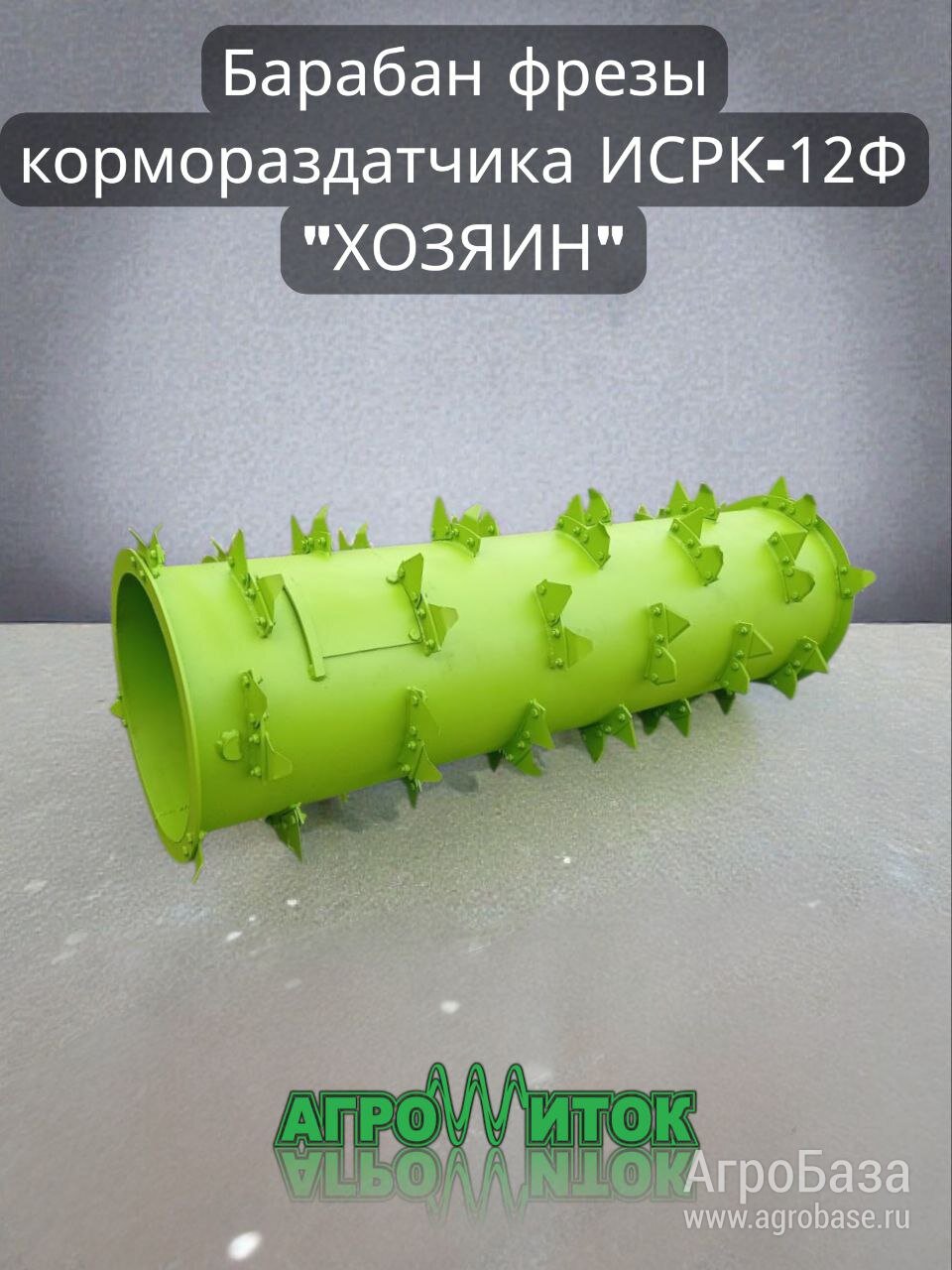

ИСРК-12Ф- оборудуется фрезой, которая используется для самозагрузки сенажа или силоса непосредственно из траншеи. Применение фрезы позволяет сохранить питательную ценность силосной массы, так как не происходит ее разрыхления. Ровный срез, оставляемый фрезой, сохраняет корм от вторичной ферментации. Высота подъема фрезы - до 4,5 м. Загрузка силоса фрезерным погрузчиком и смешивание компонентов корма в смесительном бункере кормораздатчика происходит одновременно.
