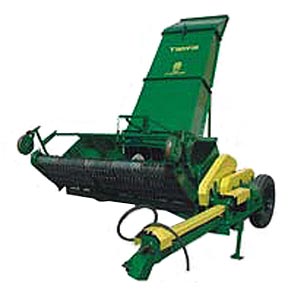

Подборщик-погрузчик сена (Тайфун)

Описание

Предназначен для подбора сена с валков в стогообразователь.

Устройство и принцип работы:

"Тайфун" состоит из рамы, которая с одной стороны опирается на два колеса, а с другой - на прицепную серьгу трактора. На раме крепится вентилятор, состоящий из кожуха и ротора. К входному окну вентилятора крепится жатка со шнеком. К жатке на кронштейнах крепится подборщик. К входному окну вентилятора крепится патрубок с дефлектором. На раме установлен привод для передачи вращения от ВОМ трактора к ротору, шнеку и подборщику.

Транспортная лента подборщика состоит из трехслойного прорезиненного ремня с прикрепленными к нему скобами, в которых посредством пружинных фиксаторов закреплены подбирающие пальцы. Концы соединяются при помощи петель со вставленной в них осью.

Стеблеподъемник подборщика закреплен к жатке посредством болтовых соединений и представляет собой балку из угольника с прикрепленными к нему двумя прорезиненными ремнями и скатной доски.

Натяжение транспортерных лент регулируется перемещением установленного в ползунах переднего вала посредством натяжения болтов.

Необходимый зазор между концами подбирающих пальцев и уровнем почвы обеспечивается перестановкой дистанционных втулок на оси поворота вилки колеса. Нормальная величина зазора 20-30 мм. При подборе провалившихся валков допускается опускать пальцы до уровня почвы.

Установка зазора между пальцами нормализатора и задним валом транспортера производится путем поворота упоров по сектору вокруг оси цапфы. Регулирование обеспечивает зазор в пределах от 140 до 285 мм.

После натяжения транспортерных лент стрела прогиба, замеренная на одинаковом расстоянии от валов должна быть 50-70 мм от усилия 5 кг.

Нормальный зазор между кромкой стеблеподъемника и лентой транспортера должен быть 70 мм.

Принцип работы "Тайфуна" заключается в следующем: сено из валка захватывается подборщиком и транспортируется к шнеку жатки, который суживает и подает сено в приемное окно вентилятора. Сено захватывается воздушным потоком и по воздуховоду транспортируется в камеру стогообразователя. В стогообразователе формируется стог, который при готовности выгружается в поле.

При работе "Тайфуна" в агрегате с прицепом типа 2ПТС-4-887А выгрузка сена производится в загоне на поле или производится замена полного прицепа пустым.

Агрегатируется с трактором класса МТЗ.
