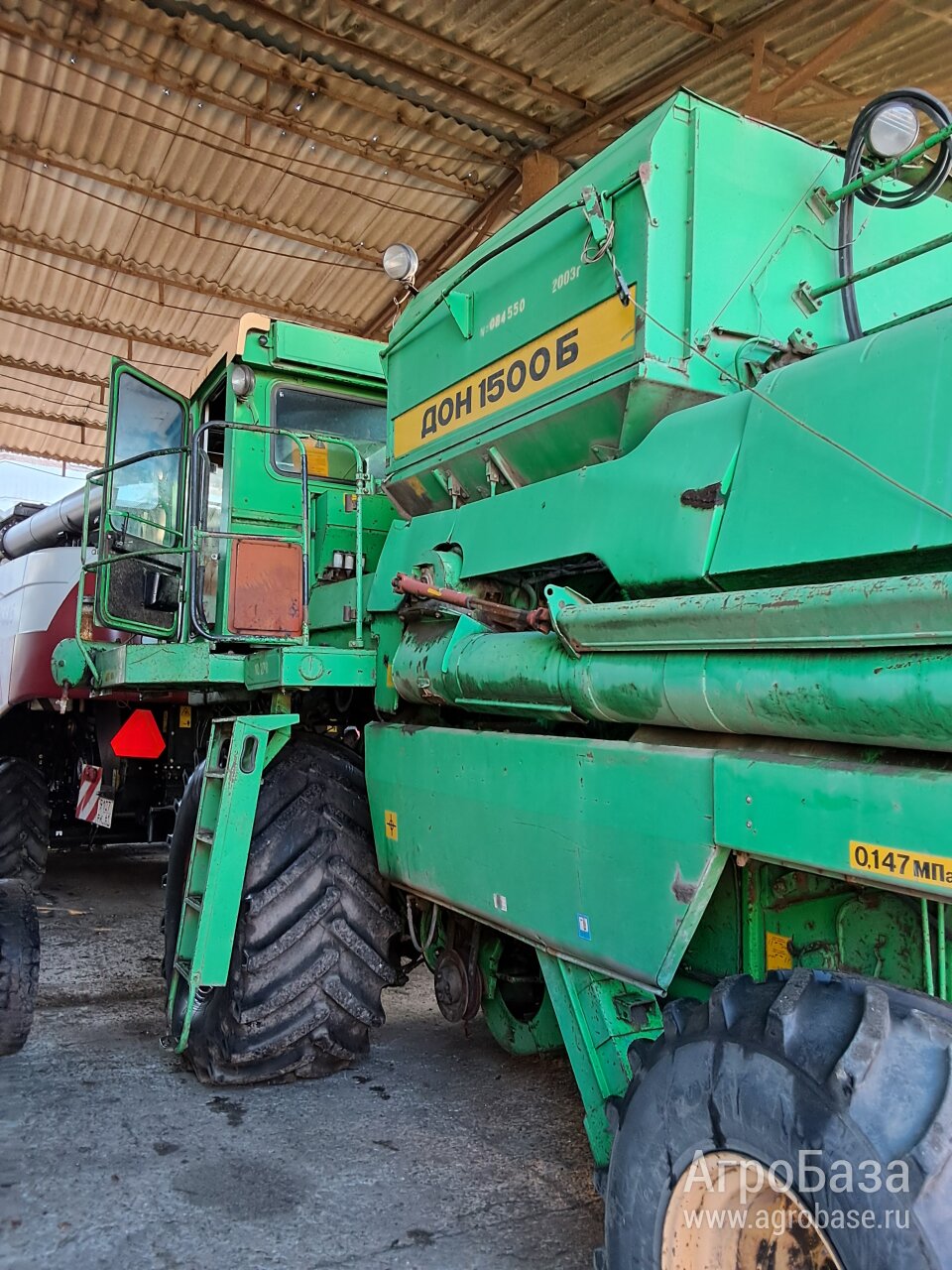

Комбайн зерноуборочный (Дон-1500 Б)

Описание

Производство прекращено в 2007 году.

Предназначен для уборки различных зерновых культур прямым и раздельным комбайнированием.

Классическая однобарабанная система. Молотильный барабан самого большого диаметра. Набор широкозахватных жаток. Зерновой бункер оптимального объема в сочетании с быстротой выгрузки. Гидростатический привод ходовой части - легкость управления и маневренность. Увеличенный топливный бак - сокращение времени на дозаправку. Комфортабельная кабина - все условия для продуктивного труда.

Жатки с копирующим аппаратом, камнеуловитель - высокопроизводительная уборка на трудных полях. Наклонная камера особой конструкции. Механизм реверса наклонной камеры, глубокий сброс деки - быстрое восстановление работоспособности. Вибропобудители бункера - выгрузка в условиях повышенной влажности.

Большая площадь односекционного подбарабанья - мягкий и тщательный обмолот. Двухступенчатая система очистки с мощным вентилятором и устройством автономного домолота - целое и чистое зерно. Однобарабанный обмолот с клавишным соломотрясом - низкие затраты энергии и высокое качество зерна.

Широкий выбор дополнительного оборудования - эффективная уборка разнообразных культур. Гибкая работа с незерновой частью урожая - приспособленность к любой агротехнологии.

Простая и рациональная конструкция - залог эксплуатационной надежности. Новое гидрооборудование - высококачественное комплектующие, усовершенствованные технологии сборки. Усиленные сварные швы, упрочненные элементы ответственных узлов - повышение запаса прочности. Высокая сохраняемость - нетребовательность к условиям зимнего хранения. Сбор статистической информации о работе комбайнов - непрерывное повышение надежности и долговечности.

Сниженная потребляемая мощность, неприхотливый двигатель, мощная система фильтрации - экономичное потребление ГСМ. Новые ремни, износостойкость ножей - увеличенный ресурс деталей плановой замены. Удобный доступ, минимум точек смазки - простое и быстрое техобслуживание.

Простое и понятное устройство - легкий поиск неисправности. Распространенность и доступность запасных частей - минимум расходов на ремонт.

Для уборки незерновой части зерновых колосовых, зернобобовых, крупяных культур, семенников трав и подсолнечника комбайн "Дон-1500Б" агрегатируется измельчителем ПКН-1500Б (ПКН-1500Б-01).

Уборка незерновой части урожая может производиться по следующим шести технологическим схемам:

Сбор измельченной соломы с половой в сменную тележку, прицепленную к комбайну.
Сбор измельченной соломы с половой в постоянно прицепленную к комбайну тележку, используемую как копнитель большой емкости и разгружаемую на убираемом поле гидросистемой комбайна.
Сбор половы в тележку и укладка соломы в валок.
Сбор половы в тележку и разбрасывание измельченной соломы по полю.
Укладка соломы с половой в валок для последующего его подбора.
Разбрасывание измельченной соломы с половой по полю.

Измельчитель ПКН-1500Б.

Агрегатируется с комбайном	Дон-1500Б
Рабочая скорость, км/ч	равна скорости комбайна
Транспортная скорость, км/ч	равна скорости комбайна
Масса приспособления, кг	927±27
Расщепление соломы вдоль волокон, %	70
Длина, мм	2450
Ширина, мм	2160
Высота, мм	2520
Высота от почвы, мм	3520
Производительность	не ограничивает производительности комбайна

Новые измельчители-разбрасыватели 10Б.14,60, изготавливаются на ОАО "Ростсельмаш" для "Дон-1500Б" серийно с августа 2003 г. В отличие от универсального измельчителя ПКН-1500Б-01 имеют более простую и надежную конструкцию, повышенную степень измельчения.

Измельчитель-разбрасыватель ИРС-10 работает по двум технологическим схемам:

Измельчение и разбрасывание соломы по полю.
Укладка неизмельченной соломы в валок.

Преимущества нового измельчителя-разбрасывателя 10Б.14.60:

Соответствие современным требованиям уборки НЧУ. Современные способы уборки незерновой части урожая подразумевают:

Измельчение соломы и разбрасывание по полю для последующей запашки с целью образования перегноя;
Укладка соломы в валок для последующего подбора и прессования;

Измельчитель расположен ниже, что значительно облегчает обслуживание и ремонт.

Повышенная надежность и долговечность: упрощенная конструкция и уменьшенный размер измельчающего барабана позволили снизить количество узлов и уменьшить ударные нагрузки.

Степень измельчения соломы (процент содержания частиц менее 10 м) самая высокая и равна 97%. Для сравнения, степень измельчения у ПКН-1500-01 - 69%. Это достигнуто за счет увеличения числа ножей, режущих кромок ножа и частоты вращения барабана.

Для изменения схемы технологического процесса на новый измельчитель-разбрасыватель требуется около 7 мин., для ПКН-1500 тратилось 15 мин.

Измельчитель-разбрасыватель ИРС-10.

Модель	10Б.14.60
Масса, кг	680
Число ножей, шт	80
Число режущих кромок ножа, шт	2
Диаметр барабана, мм	518
Частота вращения барабана, об/мин	2890
Ширина разброса, м	4-8
Степень измельчения, %	97,1

Копнитель предназначен для сбора соломы и половы за молотилкой, формирования и выгрузки на поле незерновой части урожая в виде копны. Представляет собой навешиваемый на молотилку агрегат, состоящий из следующих основных частей и механизмов: капота, соломонабивателя, механизма сбрасывания копны, сигнализатора, клапана копнителя, боковин левой и правой, щитка сброса соломы.

Копнитель.

Объем камеры, м³	14
Ширина камеры, мм	14
Масса копны при нормальной влажности, кг	250-350
Масса, кг	620

Для применения раздельной уборки урожая зерноуборочный комбайн "Дон-1500Б" комплектуются подборщиками. Подборщик навешивается на специальную платформу шириной 4,0 м, состоящую из корпуса, шнека и проставки. В состав подборщика входит транспортер, нормализатор и уравновешивающее устройство. Копирование рельефа почвы в продольном и поперечном направлениях обеспечивается шарнирной подвеской транспортера к платформе.

Платформа-подборщик.

Производительность, т/ч	соответствует производительности комбайна
Рабочая ширина захвата, м	2,75-3,4
Нагрузка на опорные колеса, Н	100
Потери при подборе зерновых колосовых не более, %	0,5
Длина, мм	1315
Ширина, мм	2736-3380
Высота, мм	1035
Масса, кг	235-290

Дополнительная информация

Технические характеристики

Дон-1500 Б
Производительность, т/ч	14
Пропускная способность, кг/с	10
Бункер
Ёмкость зернового бункера, л	6000
Скорость опорожнения, л/с	42
Габаритные размеры и масса
Масса без жатки, кг	9983
Длина, мм	17500 (с жаткой 6 м)
Ширина, мм	4400
Высота, мм	3980
Масса с жаткой, кг	13300 (жатка 6 м)
Высота выгрузки, мм	3980
Жатка
Ширина захвата жатки, м	6,0 / 7,0 / 8,6
Ширина захвата подборщика, м	2,75-3,4
Предварительные установки высоты среза, мм	35-65 / 85-115 / 130-160 / 170-200
Скорость движения ножей, ход/мин	473
Частота вращения мотовила, об/мин	15-49
Молотильно-сепарирующее устройство
Диаметр молотильного барабана, мм	800
Ширина молотильного барабана, мм	1184
Угол охвата подбарабанья, °	130
Площадь подбарабанья, м²	1,38
Частота вращения молотильного барабана, об/мин	445-900
Тип соломотряса	5 клавишный
Длина соломотряса, мм	4,1
Площадь соломотряса, м²	6,15
Моторная установка и ходовая часть
Марка двигателя	ЯМЗ-238АК
Тип двигателя	4-х тактный, водяного охлаждения без турбонаддува
Номинальная мощность двигателя, кВт	173
Номинальная мощность двигателя, л.с.	235
Ёмкость топливного бака, л	540
Удельный расход топлива, г/л.с. ч	162
Обработка незерновой части урожая
Приспособления для уборки незерновой части урожая	измельчитель-разбрасыватель, копнитель
Система очистки
Площадь решет очистки, м²	4,74
Частота вращения вентилятора очистки, об/мин	380-1000
Тип вентилятора системы очистки	шестилопастной

Производители

Организация	Цена от *	Примечание
Ростсельмаш, ООО Комбайновый завод (Транснациональные корпорации)	-	производство прекращено в 2007 году

* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
