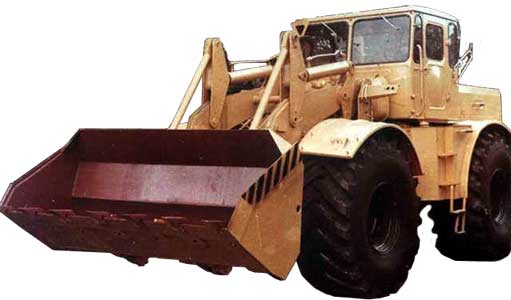

Погрузчик сельскохозяйственного назначения (П-4/85)

Описание

Производство прекращено.

Предназначен для погрузки удобрений, сыпучих и мелкокусковых материалов в транспортные средства, различные приемные устройства и в отвалы.

Погрузчик может использоваться на предприятиях по производству минеральных удобрений, складах сельхозхимии и прочих областях сельского хозяйства. Погрузчик может эксплуатироваться в районах с умеренным климатом в диапазоне температур окружающего воздуха ±40°С в соответствии с ГОСТ 15150-69, исполнение «У», категория размещения Ι.

Предупреждение: к эксплуатации допускаются погрузчики, у которых камеры задних колес заполнены 1300 кг раствора-балласта в соответствии с указаниями инструкции трактора.

Состав, устройство и работа.

Погрузчик представляет собой погрузочное оборудование, устанавливаемое на грузовую полураму базового трактора К-701 и состоит из портала сварной конструкции, к которому шарнирно крепится стрела в виде двух балок, соединенной трубчатой поперечиной. Сварной ковш шарнирно связан со стрелой и механизмом выравнивания. Гидроцилиндры двухстороннего действия обеспечивают поворот ковша, а также подъем и опускание стрелы. Гидроцилиндры приводятся в действие насосом, установленном на базовом тракторе. Механизм выравнивания ковша выполнен по двухступенчатой параллелограммной схеме. Для движения трактора задним ходом в процессе работы погрузчика, трактор должен быть оборудован реверсивным механизмом управления. Установка реверсивного управления, прилагаемого к погрузчику, входящего в комплект запасных частей, осуществляется потребителем перед вводом погрузчика в эксплуатацию согласно инструкции по монтажу, эксплуатации и техническому уходу оборудования. При установке реверсивного оборудования на К-701 необходимо переустановить колеса трактора и зеркала заднего вида.

Технические характеристики

П-4/85
Базовый трактор	К-701
Грузоподъемность, кг	3500 (с балластом 1,3 т в шинах задних колёс)
Высота погрузки, мм	3000
Вместимость стандартного ковша, м³	2
Ширина захвата ковша, мм	2900
Вылет кромки ковша при разгрузке на максимальной высоте, мм	1000 (при угле 45°)
Габаритные размеры и масса
Длина, мм	8400
Ширина, мм	2900
Высота, мм	3750
Масса, кг	16500
Радиус поворота по ковшу, мм	7100
Двигатель
Номинальная мощность двигателя, кВт	220,6
Номинальная мощность двигателя, л.с.	300
Показатели технологичности и безопасности
Обслуживающий персонал, чел.	1
Ходовая часть
Давление в шинах, МПа	0,17 ±0,01

Производители

Организация	Цена от *	Примечание
Кирсановский машиностроительный завод, ООО (Россия, Тамбовская область)	-	производство прекращено

* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
