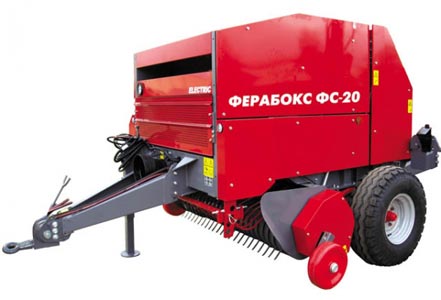

Пресс-подборщик (ФС-20 (50))
Описание
Предназначен для подбора валков сена, соломы и сенажа, прессования их в рулоны с последующей обмоткой шпагатом или сеткой. Пресс-подборщик сделан по лицензии компании Feraboli S.p.A. Данная технология позволяет после прессования производить обмотку рулонов в пленку для более длительного сохранения питательных веществ кормов. Он прессует не только сено и солому, но и провяленную массу с влажностью до 50%.
Позволяет получать крепкие, стабильные при транспортировке и хранении рулоны. Агрегатируется с тракторами тягового класса 1,4 и 2,0, оборудованными двухконтурной гидросистемой, валом отбора мощности, розеткой для подключения светосигнального электрооборудования и тягово-сцепным устройством ТСУ-3К или ТСУ-2В (вилка).
Управление всеми функциями осуществляется с помощью пульта, расположенного в кабине трактора. Контроль за производством рулонов обеспечивается непрерывно с помощью манометра. Приводные цепи спроектированы и изготовлены с большим запасом прочности.
Технологический процесс.
При движении над предварительно собранным в валок материалом пружинные зубья подборщика подхватывают его и подают в камеру прессования. Посредством прижимной решетки происходит предварительное уплотнение массы. Сужающие шнеки, установленные в верхней части подборщика, сужают поступающий поток до размера камеры прессования, а подающаяграблина обеспечивает дальнейшую транспортировку уплотненной массы к механизму прессования.Нижним вальцом и цепями со скалками механизма прессования масса закручивается в рулон, который по мере ее поступления уплотняется. При достижении заданной плотности прессования на индикаторе пульта управления, установленного в кабине трактора, загорается сигнальная лампа.Сигнал поступает в устройство от манометра регулятора плотности, и оператор, не останавливая агрегат, включает переключатель на пульте дистанционного управления в положение «Обвязывание» и продолжает движение около 5 м. В это время шпагат будет затянут вращением рулона в камеру прессования.
Механизм обмотки рулона, который может поставляться с тремя различными типами обвязывающих устройств (механизм для обвязки рулона одинарным шпагатом; механизм для обвязки рулона сдвоенным шпагатом; механизм для обвязки рулона сеткой), управляется при помощи электродвигателя из кабины трактора. Шпагат поступает в прессовальную камеру вместе с массой, подбираемой подающим устройством, и захваченный рулоном, наматывается на него.
После обрезки шпагата оператор с помощью гидроцилиндров открывает заднюю крышку прессовальной камеры. За счет вращения нижнего вальца рулон выгружается оттуда на землю через скатный брус. После закрытия задней стенки камеры прессования агрегат вновь движется по валку, процесс формирования рулона повторяется.
Технические характеристики
ФС-20 | ФС-50 | |
---|---|---|
Агрегатируемость, тс | 1,4 | 2 |
Тип агрегатирования | полуприцепной | |
Диаметр рулона, мм | 1200 | 1500 |
Ширина рулона, мм | 1200 | 1500 |
ВОМ, об/мин | 540 | |
Шины | 10.0/75-15,3 | |
Транспортная скорость, км/ч | 25 | |
Колея, мм | 2100 | |
Рабочая скорость, км/ч | 10 | |
Масса рулона, кг | 100-570 | 150-900 |
Масса рулона на сене, кг | 150-270 | 240-420 |
Масса рулона на соломе, кг | 100-170 | 150-260 |
Масса рулона на подвяленной траве, кг | 300-570 | 480-900 |
Плотность прессования, кг/м³ | 70-420 | |
Плотность прессования на подвяленной траве, кг/м³ | 220-420 | |
Плотность прессования на соломе, кг/м³ | 70-125 | |
Плотность прессования на сене, кг/м³ | 110-198 | |
Производительность на соломе, т/ч | 2-5,9 | 2,2-7,8 |
Производительность на сене, т/ч | 3-9 | 3,6-12,6 |
Производительность на провяленной массе, т/ч | 6-19,9 | 7,2-27 |
Транспортный просвет (по хомутам подборщика), мм | 200 | |
Срок службы, лет | 7 | |
Управление системой обмотки | пульт | |
Тип пресс-камеры | фиксированная | |
Количество штанг камеры прессования, шт. | 33 | - |
Регулировка плотности намотки | гидравлика | |
Количество обслуживающего персонала, чел. | 1 (тракторист) | |
Габаритные размеры и масса | ||
Длина, мм | 3580 | 3700 |
Ширина, мм | 2450 | |
Высота, мм | 2100 | 2200 |
Масса, кг | 1640 | 1990 |
Подборщик | ||
Ширина захвата подборщика, м | 1,72 | 1,9 |
Показатели качества выполнения технологического процесса | ||
Вязка рулона, % | 100 | |
Полнота подбора, %, не менее | 97 | |
Количество разрушенных и деформированных рулонов | не допускается | |
Показатели технологичности | ||
Ежесменное оперативное время технического обслуживания, ч | 0,22 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Ферабокс, СООО (Беларусь, Минская область) | 970 210 руб. | ФС-20 |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
Поставщики
Организация | Местоположение |
---|---|
Юнибокс, ООО (Беларусь, Минская область) | Минская область |
