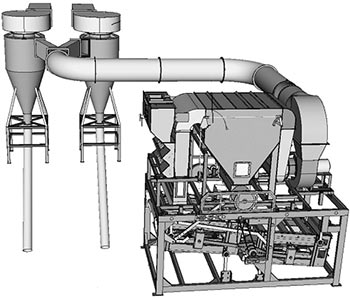

Машина предварительной очистки зерна (МПО-НС)

Описание

Предназначена для предварительной очистки от колосков, соломы, камней, мелких, легких и других сорных примесей поступающего от зерноуборочных комбайнов зернового вороха колосовых, зернобобовых, масляничных культур и семян трав.

Машины рассчитана для работы в стационарных поточных линиях и устанавливаются перед зерноочистительными машинами или сушилками, а также могут работать самостоятельно.

Технология очистки. Технология очистки в машинах состоит в последовательной очистке зерна воздухом от легких примесей и на решетах от примесей отличающихся размерами.

Обозначение. Первые три буквы МПО означают назначение, т.е. это машина предварительной очистки зерна. Цифра указывает производительность в тоннах в час. Например 25 или 50 тонн в час. Две буквы НС означают завод изготовитель"Новосибирсксельмаш".


    Пример обозначения:
  • МПО-25-НС (машина предварительной очистки зерна, производительностью 25 т/ч, завод изготовитель "Новосибирсксельмаш").
  • МПО-50-НС (машина предварительной очистки зерна, производительностью 50 т/ч, завод изготовитель "Новосибирсксельмаш").

    Технологические отличия машин предварительной очистки зерна завода "Новосибирсксельмаш".
  • воздушная система разомкнутая (на очистку подается всегда "свежий" незапыленный воздух);
  • разделение зернового вороха по размерам осуществляется на плоских пробивных решетах, которые меняются в зависимости от обрабатываемой культуры и вида сорняков;
  • очистка решет осуществляется щетками, которые позволяют очищать зерно любой засоренности и влажности;
  • подача зерна на очистку осуществляется самотеком без дозирующих и распределительных устройств с помощью каскадногравитационного устройства, которое обеспечивает равномерную загрузку по ширине воздушного канала и решета зерном любой засоренности и влажности;
  • для эффективного выделения соломы и колосков предусмотрены специальные плоскости ориентирующие солому и колоски поперек отверстий решета;
  • для уменьшения потерь полноценного зерна в отходы за счет "галлопирующих" зерен в конце колосовых решет установлены фартуки-ловушки.

    Преимущества по сравнению с машинами с замкнутой воздушной системой и кроватными сетками для выделения крупных примесей:
  • машина может очищать поступающий от комбайнов зерновой ворох любой засоренности и влажности, так как в ней нет дозирующих и распределяющих устройств;
  • высокое качество очистки воздухом за счет того, что воздушная система машины разомкнутая и выровненный воздушный поток, а легкие примеси улавливаются циклонами, которые можно установить до 10 м от машины (в машинах с замкнутой воздушной системой во время работы в ее объеме постоянно накапливаются очень легкие примеси и пыль. Их концентрация увеличивается и становится такой, что из-за них машина практически не очищает зерно от легких примесей);
  • высокое качество разделения зерна и примесей по размерам достигается за счет того, что сортирование осуществляется не с помощью кроватной сетки, а с помощью пробивных решет и за счет того, что можно подобрать размер отверстий решет под конкретный вид примесей.
  • высокое качество работы решет за счет их очистки щетками;
  • "разомкнутый воздух" не загрязняет зерно пылью и не заражает семена спорами болезней. (Это требование сформулировано в "Исходных требованиях на машину предварительной очистки зерна" Всероссийского НИИ механизации сельского хозяйства.)

Преимущества по сравнению с другими решетными машинами:

Машина имеет высокую динамическую уравновешенность и поэтому не мешает работе других машин установленных рядом (машина первичной очистки и триер), которые не снижают технологической эффективности из-за "посторонних" вибраций и может монтироваться на бункерах ЗАВов без особого их усиления. Высокая динамическая уравновешенность достигается за счет оппозитной схемы работы решетных станов и установки их на подвесках и стойках по оригинальной схеме. Схема динамического уравновешивания защищена патентом Российской Федерации.

Машина имеет высокую технологическую надежность, т.к. у нее незабиваемый приемный бункер и решета от случайно превышенной подачи зерна в машину.

Преимущества санитарно-гигиенические и пожаробезопасные:

Во время работы машина не пылит т.к. имеет "разомкнутый воздух", поэтому в помещении, где она установлена, низкая запыленность воздуха и люди могут дышать этим воздухом и находиться в этом помещении сколько угодно, а на машинах, полу и стенах помещения нет многослойной пыли, которая может легко воспламениться от любой искры. Из-за высокой запыленности в помещении, где работают машины с замкнутой воздушной системой, обслуживающий персонал не может находиться в этом помещении, и поэтому эта и другие машины работают практически без присмотра.

    Особенности машин МПО завода "Новосибирсксельмаш":
  1. Возможность настраивать машину на очистку зернового вороха с учетом конкретного вида засорителя и очищаемой культуры;
  2. Стабильная технологическая эффективность работы воздушной очистки в течении смены и при этом зерно не будет загрязняться пылью и спорами болезней потому, что воздушная система машины разомкнутая и в нее постоянно поступает чистый воздух;
  3. Сбор легких примесей и половы осуществляется в бункер, который может находиться на расстоянии до 10 м от машины;
  4. Стабильная работа системы очистки решет, которая не зависит от влажности и засоренности очищаемого зерна;
  5. Возможность установить машину на бункере или эстакаде благодаря ее высокой динамической уравновешенности;
  6. Возможность обеспечить санитарно-гигиенические условия для работы обслуживающего персонала и пожарную безопасность.

Производственные показатели машины МПО-50-НС, полученные в 2011 году Сибирским НИИ механизации и электрификации сельского хозяйства СО РАСХН в КФХ "Куендат" Томской области:

1. Очищаемая культура - комбайновый ворох пшеницы;

2. Место установки машины в линии - перед сушилкой 25 т/ч;

3. Характеристика вороха:

  • засоренность, % - 9.8;
  • влажность, % - 19.2;
  • натура, г/л - 710;

4. Размер отверстий решет - отверстия круглые диаметром 10 мм;

5. Очистка решет - щетками;

6. Нагрузка на машину, т/ч - 30;

7. Технологическая эффективность (полнота выделения), %:

  • соломистых примесей - 100;
  • половы - 100;
  • других крупных примесей - 62;
  • мелких примесей - 51;
  • потери полноценного зерна - 0,08;

8. Общая технологическая эффективность (требования ГОСТа - общая технологическая эффективность должна быть не менее 50%.), % - 60.

Технические характеристики

МПО-25-НСМПО-50-НС
Производительность, т/ч2550
Установленная мощность, кВт6,210,5
Типстационарная воздушно-решетная
Габаритные размеры и масса
Длина, мм3000
Ширина, мм30002900
Высота, мм17302200

Производители

Организация Цена * Примечание
Агропромспецдеталь, ООО (Россия, Новосибирская область) -    по техническому заданию

Цены указаны в: Рубль c НДС (20%).

* Информация получена из открытых источников.
Не является публичной офертой.
