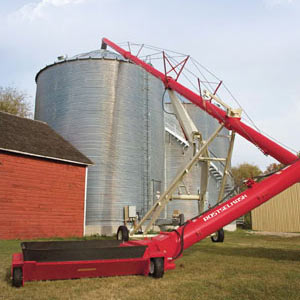

Транспортер зерна шнековый высотный (ТШВ)
Описание
Производство прекращено.
Предназначен для загрузки зерна и других сыпучих продуктов на значительную высоту.
Модельный ряд высотных перегрузчиков зерна состоит из 7 машин, различных по производительности и размерам, и каждую модель отличает высокая надежность, минимум затрат на обслуживание и низкое энергопотребление.
Подающий шнек высотного перегрузчика зерна может располагаться слева или справа от главного шнека в зависимости от условий работы. Приемный бункер по заказу может оборудоваться гидромоторами для облегчения перемещения подающего шнека в рабочее положение.
Привод подающего шнека осуществляется двумя редукторами, которые не снижают пропускной способности при перегрузке зерна. Уникальная двухрычажная конструкция опорной стойки позволяет со значительно меньшими усилиями поднимать главный шнек. При достижении желаемой высоты блокирующий клапан гидравлики прекращает подачу масла, фиксируя тем самым гидроцилиндр подъема.
Шасси опирается на 15 дюймовые крепящиеся 5 болтами у ТШВ-140 и 6 у ТШВ-280, ступицы и подшипники автомобильного типа.
Дополнительная информация
Машина разработана на основе:
Технические характеристики
ТШВ-140-11 | ТШВ-140-13 | ТШВ-140-14 | ТШВ-140-16 | ТШВ-280-15 | ТШВ-280-18 | ТШВ-280-20 | |
---|---|---|---|---|---|---|---|
Диаметр шнека, мм | 250 | 330 | |||||
Высота подъёма продукта, мм | 3400-11000 | 3400-13300 | 3800-14600 | 4100-16800 | 4100-15200 | 4200-18100 | 4500-20200 |
Производительность, т/ч | 140 | 280 | |||||
Масса, кг | 1155 | 1356 | 1522 | 1644 | 2349 | 2896 | 3034 |
Длина секций, мм | 15000 | 18000 | 21000 | 24000 | 21000 | 26000 | 29000 |
Размер секции | 0,25х15 м | 0,25х18 м | 0,25х21 м | 0,25х24 м | 0,25х21м | 13"х26м | 13"х29м |
Привод | два внутренних редуктора (привод через ВОМ, звездочка и цепь) | ||||||
Ширина приемного бункера, мм | 1100 | ||||||
Длина приемного бункера, мм | 1500 | ||||||
ВОМ, об/мин | 540 | ||||||
Мощность ВОМ, кВт | 44 | 50 | 55 | 63 | 74 | 81 | 88 |
Мощность ВОМ, л.с. | 60 | 68 | 75 | 85 | 100 | 110 | 120 |
Колея, мм | 2700 | 3000 | 3700 | ||||
Проекция вылета стрелы (от опорных колес), мм | 5500-7900 | 6800-9200 | 8500-10900 | 10600-13900 | 8400-11300 | 9700-13800 | 11800-16900 |
Производители
Организация | Цена от * | Примечание |
---|---|---|
Клевер, АО (Россия, Ростовская область) | - | производство прекращено |
* Информация из открытых источников. Не оферта. Цены указаны в: Российский Рубль c НДС (20%).
