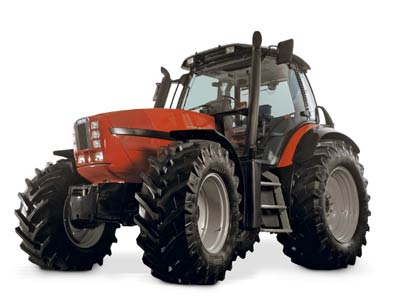

Трактор (Iron 100-185)

Описание

Производство прекращено.

Предназначен для вспашки земель, транспортных работ, а также иных сельскохозяйственных операций в сочетании с различным навесным оборудованием.

Преимущества:

для оптимизации подачи топлива к инжекторам разработана специальная система впрыска с электронным блоком управления. В результате достигается высокая мощность двигателя, низкое потребление топлива;
запатентованная система охлаждения двигателя - эффективна и функциональна. Радиаторы располагаются с учетом лучшего охлаждения и возможности удивительно легкого доступа ко всем частям, которые требуют обслуживания;
отличная маневренность, идеальная проходимость обеспечивается коротким радиусом разворота и электрогидравлическим плавным переключением скоростей системой "Power shuttle", (система обеспечивает безопасное переключение передач без рывков);
все операционные параметры постоянно проверяются интегрированной системой диагностики;
точность управления подъемом достигается благодаря электронному блоку управления, определяющему изменение давления в гидравлической системе;
реверс - двойное многодисковое сцепление в масляной ванне, электронное управление с помощью рычага расположенного под рулём;
электрогидравлическая система блокировки заднего дифференциала;
дистанционное управление навесной системой и ВОМ расположены на задних крыльях, что значительно облегчают операцию сцепки;
совершенные системы управления, эффективное кондиционирование воздуха и великолепная обзорность;
кабина - «высокий обзор», с уровнем шума 72 dBa, 6-8 рабочих фар;
кондиционер с охлаждением ящика для напитков, вентилятор, отопитель, рециркуляция внутреннего воздуха;
кресло оператора - пневматические регулировки, ремень безопасности.

Таблица соответствия скоростей (км/ч) передачам для КП 36 FWD + 12 REV PowerShift при номинальной частоте вращения двигателя и шинах задних колёс 18.4 R 38.

ходоуменьшитель				диапазон L				диапазон V
	Low	Mean	High		Low	Mean	High		Low	Mean	High
1SR	0,33	0,40	0,48	1L	1,67	2,01	2,41	1V	7,93	9,52	11,40
2SR	0,54	0,64	0,77	2L	2,70	3,25	3,89	2V	12,80	15,37	18,40
3SR	0,89	1,07	1,28	3L	4,48	5,38	6,44	3V	21,20	25,46	30,49
4SR	1,48	1,78	2,13	4L	7,44	8,94	10,70	4V	35,24	42,32	50,67

Таблица соответствия скоростей (км/ч) передачам для КП 40 FWD + 40 REV PowerShift при номинальной частоте вращения двигателя и шинах задних колёс 20.8 R 38.

ходоуменьшитель					основной диапазон
	L	M	H	S		L	M	H	S
1SR	0,39	0,47	0,57	0,68	1	3,23	3,87	4,64	5,56
2SR	0,71	0,85	1,07	1,22	2	5,81	6,96	8,35	10,00
3SR	1,14	1,37	1,64	1,96	3	9,30	11,20	13,40	16,10
4SR	1,72	2,06	2,47	2,96	4	14,00	16,80	20,20	24,20
					5	19,30	23,10	27,80	33,30
					6	25,90	31,10	37,30	50,00

Технические характеристики

	Iron 150	Iron 150,7	Iron 165,7
Габаритные размеры и масса
Длина, мм	4587	4760
Ширина, мм	2470	2380-2580	2530
Высота, мм	2922	2985
Масса, кг	5610	5880	5970
Дорожный просвет, мм	520	535
Колея по передним колесам, мм	1900	1790-2000	1900
Колея по задним колесам, мм	1850	1800-2000	1850
Колесная база, мм	2647	2770
Гидронавесная система
Производительность насоса, л/мин	83
Грузоподъемность на оси шарниров нижних тяг, кгс	6200	9200
Грузоподъемность фронтальной навески, кг	3200	4000
Производительность насоса, л/мин (опция)	120
Категория задней навески	3-х точечная, кат. II/III, WKS автоприцеп.
Категория передней навески	3-х точечная, кат. II
Двигатель
Марка	Deutz
Номинальная мощность, кВт	110 (ЕСЕ R 24.03)		125 (ЕСЕ R 24.03)
Номинальная мощность, л.с.	150 (ЕСЕ R 24.03)		170 (ЕСЕ R 24.03)
Объем двигателя, л	6,06	7,15
Номинальная частота вращения, об/мин	2300	2350
Максимальный крутящий момент, Нм	590	556	683
Количество цилиндров, шт.	6
Коэффициент запаса крутящего момента, %	34	41	45
Максимальная мощность, кВт	118		135
Максимальная мощность, л.с.	161		184
Ёмкость топливного бака, л	270	305
Частота вращения двигателя при максимальном крутящем моменте, об/мин	1400-1700
Система охлаждения	жидкостная
Управление двигателем	электронное
Кабина
Уровень шума, дБА	72
Трансмиссия
Колёсная формула	4WD
Коробка передач	PowerShift
Муфта сцепления	многодисковая в масляной ванне, с электрогидравлическим управлением
Количество передач вперёд, шт.	24
Количество передач назад, шт.	24
Диапазон скоростей движения, км/ч	0,39-50
Тип ВОМ	электрогидравлически управляемый с кнопкой управления
ВОМ, об/мин	540/1000
Ходовая часть
Шины задних колес	20,8 R38	580/70 R38	650/65 R38

	Iron 100	Iron 110	Iron 115	Iron 125
Габаритные размеры и масса
Длина, мм	4140		4370	4139
Ширина, мм	1880-2480
Высота, мм	2685		2765	2735
Масса, кг	4440		4850	4440
Дорожный просвет, мм	500
Колея по передним колесам, мм	1300-1800
Колея по задним колесам, мм	1400-2000
Масса балластных грузов, кг	балластная рама 330 кг и 10 блоков по 40 кг
Колесная база, мм	2419		2647	2419
Радиус поворота, мм	5455		5850	5455
Гидронавесная система
Производительность насоса, л/мин	75
Грузоподъемность на оси шарниров нижних тяг, кгс	6200
Грузоподъемность фронтальной навески, кг	3200
Количество выводов гидросистемы, шт.	6
Двигатель
Тип двигателя	дизельный с электронным управлением
Марка	Deutz		Deutz Common Rail 2012
Номинальная мощность, кВт	73 (2000/25/CE)	82 (2000/25/CE)	87 (2000/25/CE)	93 (2000/25/CE)
Номинальная мощность, л.с.	100 (2000/25/CE)	112 (2000/25/CE)	119 (2000/25/CE)	127 (2000/25/CE)
Объем двигателя, л	4,04		6,06
Номинальная частота вращения, об/мин	2300
Максимальный крутящий момент, Нм	378	398	420	475
Коэффициент запаса крутящего момента, %	38	30	28	37
Количество цилиндров, шт.	4		6
Максимальная мощность, кВт	73	82	89	95
Максимальная мощность, л.с.	100	112	121	130
Ёмкость топливного бака, л	180
Уровень выбросов	Euro III
Частота вращения двигателя при максимальном крутящем моменте, об/мин	1100-1700	1200-1800		1200-1700
Система впрыска	тубронаддув с предохлаждением
Система охлаждения	жидкостная
Кабина
Уровень шума, дБА	72
Трансмиссия
Колёсная формула	4WD
Коробка передач	механическая 4 синхр-х передачи + 3 диапазона перекл.под нагрузкой + 2 диапазона эл.гидравл.управл.
Муфта сцепления	в масляной ванне, с гидростатическим управлением
Количество передач вперёд, шт.	24
Количество передач назад, шт.	8
Ходоуменьшитель	опция
Количество передач с ходоуменьшителем вперед, шт.	36
Количество передач с ходоуменьшителем назад, шт.	12
Максимальная скорость, км/ч	40 (50)
ВОМ, об/мин	540/540Eco/1000/1000Eco
ВОМ передний, об/мин	1000
Муфта сцепления ВОМ	многодисковая в масляной ванне
Ходовая часть
Тип рулевого управления	гидростатическая с независимым насосом
Угол поворота управляемых колёс, °	52
Шины задних колес	480/70 R 34		480/70 R 3
Рабочие тормоза	гидростатические дисковые тормоза сзади в масляной ванне и DT
Блокировка дифференциала задней оси	электрогидравлически управляемая
Блокировка дифференциала передней оси	многодисковая в масляной ванне; SBA/ASM: автоматический контроль привода и дифференциала

	Iron 130	Iron 140	Iron 160	Iron 175	Iron 185
Габаритные размеры и масса
Длина, мм	4587		4760		4825
Ширина, мм	2304	2470	2430	2530	2550
Высота, мм	2922		2985		3127
Масса, кг	5460	5610	5880	5970	6750
Дорожный просвет, мм	520		535		585
Колея по передним колесам, мм	1800	1900
Колея по задним колесам, мм	1800	1850
Масса балластных грузов, кг	балластная рама 330 кг и 10 блоков по 40 кг быстросъёмный блок на передней навеске 1000 кг
Колесная база, мм	2647		2770		2817
Радиус поворота, мм	4950				5000
Гидронавесная система
Производительность насоса, л/мин	83
Грузоподъемность на оси шарниров нижних тяг, кгс	6200
Грузоподъёмность на оси шарниров нижних тяг, кг (опция)	9200
Грузоподъемность фронтальной навески, кг	3200
Грузоподъемность фронтальной навески, кг (опция)	4000
Количество выводов гидросистемы, шт.	4-8
Производительность насоса, л/мин (опция)	120
Двигатель
Тип двигателя	дизельный с электронным управлением
Марка	Deutz Common Rail 2012
Номинальная мощность, кВт	97 (2000/25/CE)	105 (2000/25/CE)	120 (2000/25/CE)	129 (2000/25/CE)	135 (2000/25/CE)
Номинальная мощность, л.с.	132 (2000/25/CE)	143 (2000/25/CE)	163 (2000/25/CE)	176 (2000/25/CE)	184 (2000/25/CE)
Объем двигателя, л	6,06
Номинальная частота вращения, об/мин	2100
Максимальный крутящий момент, Нм	515	557	625	684	687
Количество цилиндров, шт.	6
Коэффициент запаса крутящего момента, %	30		27	29	26
Максимальная мощность, кВт	97	105	122	132	141
Максимальная мощность, л.с.	132	143	166	180	192
Ёмкость топливного бака, л	270		305
Уровень выбросов	Euro III
Частота вращения двигателя при максимальном крутящем моменте, об/мин	1100	1200	1500		1300-1500
Система впрыска	тубронаддув с предохлаждением
Система охлаждения	жидкостная
Кабина
Уровень шума, дБА	72
Трансмиссия
Колёсная формула	4WD
Коробка передач	PowerShift: 6 диапазонов с 4 передачами
Муфта сцепления	в масляной ванне, с гидростатическим управлением
Количество передач вперёд, шт.	24
Количество передач назад, шт.	24
Ходоуменьшитель	опция
Количество передач с ходоуменьшителем вперед, шт.	40
Количество передач с ходоуменьшителем назад, шт.	40
Максимальная скорость, км/ч	40 (50)
ВОМ, об/мин	540/540Eco/1000/1000Eco
ВОМ передний, об/мин	1000
Муфта сцепления ВОМ	многодисковая в масляной ванне
Ходовая часть
Тип рулевого управления	гидростатическая с независимым насосом
Угол поворота управляемых колёс, °	52
Шины задних колес	520/70 R 38	20.8 R 38	580/70 R 38	650/65 R 38	650/65 R 42
Рабочие тормоза	дисковые гидростатически управляемые на все 4 колеса, либо интегрированные в задние колёса
Блокировка дифференциала задней оси	электрогидравлически управляемая
Блокировка дифференциала передней оси	электрогидравлически управляемая, либо SBA/ASM: автоматический контроль привода и дифференциала

	Iron 150 Continuo	Iron 170 Continuo
Габаритные размеры и масса
Длина, мм	4757
Ширина, мм	2480
Высота, мм	2997
Масса, кг	6525
Дорожный просвет, мм	570
Колея по передним колесам, мм	1900
Колея по задним колесам, мм	1900	1850
Масса балластных грузов, кг	балластная рама 330 кг и 10 блоков по 40 кг быстросъёмный блок на передней навеске 1000 кг
Колесная база, мм	2767
Радиус поворота, мм	5130
Гидронавесная система
Производительность насоса, л/мин	120
Грузоподъемность на оси шарниров нижних тяг, кгс	9200
Грузоподъемность фронтальной навески, кг	4000
Количество выводов гидросистемы, шт.	8
Двигатель
Тип двигателя	дизельный с электронным управлением
Марка	Deutz Common Rail 2012
Номинальная мощность, кВт	121 (2000/25/CE)	124 (2000/25/CE)
Номинальная мощность, л.с.	165 (2000/25/CE)	169 (2000/25/CE)
Объем двигателя, л	6,06
Номинальная частота вращения, об/мин	2100
Максимальный крутящий момент, Нм	606	693
Количество цилиндров, шт.	6
Коэффициент запаса крутящего момента, %	37	29
Максимальная мощность, кВт	121	135
Максимальная мощность, л.с.	165	184
Ёмкость топливного бака, л	300
Уровень выбросов	Euro III
Частота вращения двигателя при максимальном крутящем моменте, об/мин	1300-1700	1400-1800
Система впрыска	тубронаддув с предохлаждением
Система охлаждения	жидкостная
Кабина
Уровень шума, дБА	72
Трансмиссия
Колёсная формула	4WD
Коробка передач	бесступенчатая: 4 автоматически переключаемых диапазона
Муфта сцепления	в масляной ванне, с гидростатическим управлением
Максимальная скорость, км/ч	40 (50)
ВОМ, об/мин	540/540Eco/1000/1000Eco
ВОМ передний, об/мин	1000
Муфта сцепления ВОМ	многодисковая в масляной ванне
Ходовая часть
Тип рулевого управления	гидростатическая с независимым насосом
Угол поворота управляемых колёс, °	52
Шины задних колес	580/70 R 38	650/65 R 38
Рабочие тормоза	гидростатические дисковые тормоза сзади в масляной ванне и DT
Блокировка дифференциала задней оси	электрогидравлически управляемая
Блокировка дифференциала передней оси	самоблокирующаяся; SBA/ASM: автоматический контроль привода и дифференциала
